请问如何用addr2line定位到动态库dll的函数行？

qq_21042359 2020-01-03 01:50:04

各路大侠你们好。
我原本是编译一整个程序exe，可以打印出crash的log文件，然后使用addr2line工具根据地址找到函数行。现在我拆分了工程，后台业务弄成动态库dll，前台显示为exe，两个工程都确认加了调试信息输出的配置。模拟crash后，如果crash发生在exe的工程，就可以定位到函数行。但是如果发生在动态库里，就是输出？？:0了。其实我知道是动态链接的地址由基地址+偏移造成log的输出地址有误，就是不知道链接这个动态库的基地址要怎么知道？qt能生产map文件之类吗？我用的是minGW 的编译器，所有和VC相关的方法就免了。
谢谢各路大侠。

...全文

400 1 打赏收藏转发到动态举报

写回复

1 条回复

切换为时间正序

请发表友善的回复…

发表回复

qq_21042359 2020-01-03

打赏
举报

回复

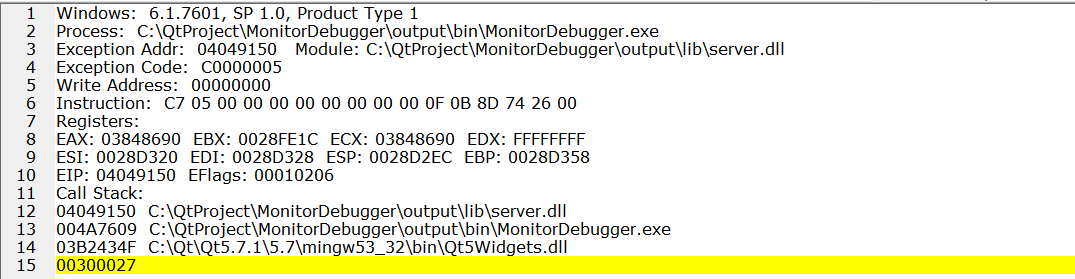

比如像这样的log，我把crash点模拟在dll中，使用addr2line就找不到了。从这里面的信息能获取到那一次运行时动态库链接的基地址吗？
