分享调试C123HAN01.1液晶屏有问题，随机显示花屏
我们做液晶屏驱动板，在测试这款屏当中发现通电和拔插HDMI会随机显示花屏
花屏时测试液晶屏上面的VGL和VGH无电压，我们只有供电脚和信号线到屏，屏上自己升压，是友达原厂出来的屏

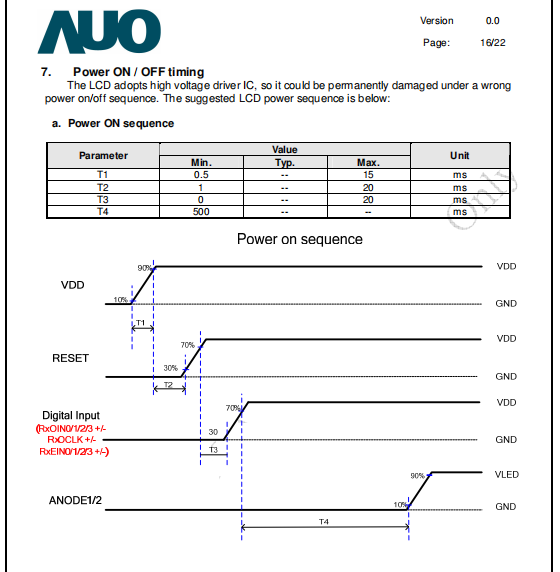

我们有试过不断液晶屏的3.3Ｖ只断信号也会出现，这个时序是怎么控制的，难到信号可以控制液晶屏的ＶＧＬ和ＶＧＨ电压开关吗/
有没有遇到过的大神

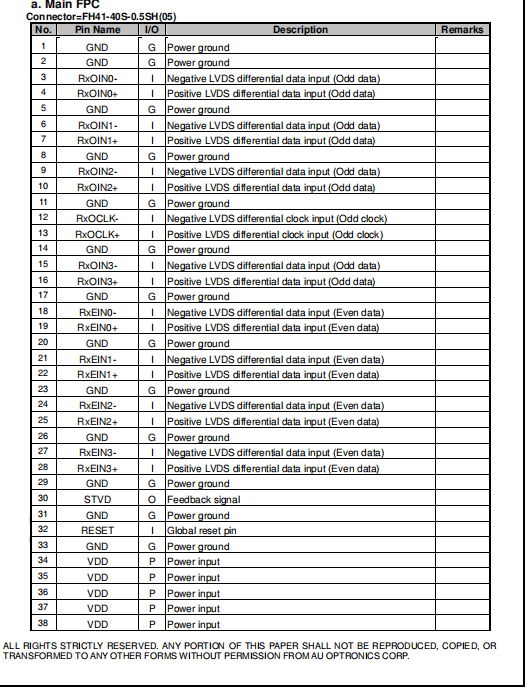

液晶屏定义如下
花屏时测试液晶屏上面的VGL和VGH无电压，我们只有供电脚和信号线到屏，屏上自己升压，是友达原厂出来的屏
我们有试过不断液晶屏的3.3Ｖ只断信号也会出现，这个时序是怎么控制的，难到信号可以控制液晶屏的ＶＧＬ和ＶＧＨ电压开关吗/
有没有遇到过的大神
液晶屏定义如下
...全文
请发表友善的回复…
发表回复
hxxlcd 2020-07-14
- 打赏
- 举报
这款屏花屏原因已找到，画面在白色画面出现，在黑色画面没有这个问题，液晶屏偏置电流有10ＭＡ以上跳动就会造成花屏，偏置电路保护不工作，
martin__mm 2020-01-13
- 打赏
- 举报
check 一下屏的flash和F/W
