求教解答一个关于编码问题，重谢

cl37211314 2020-03-03 08:28:00

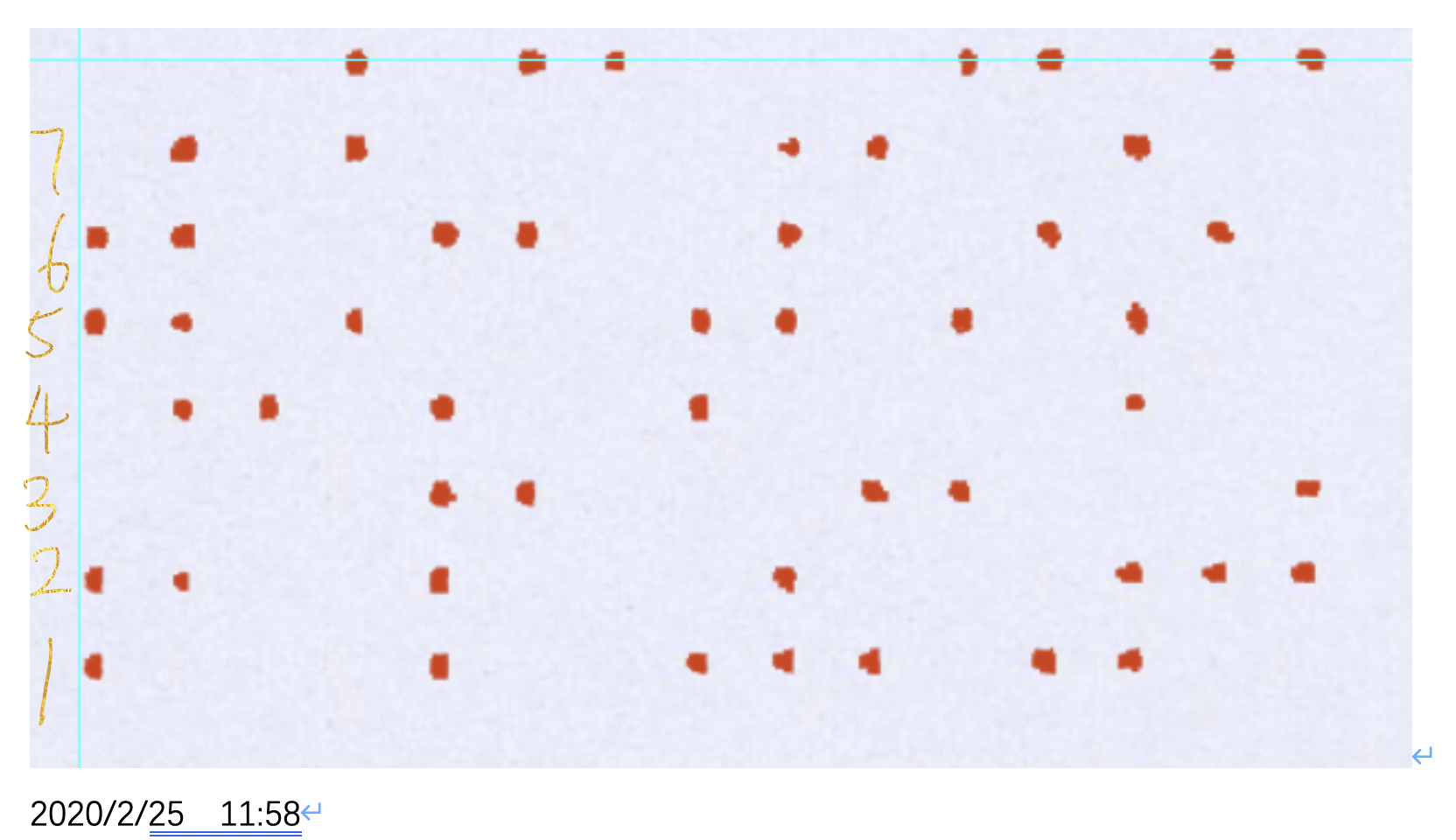

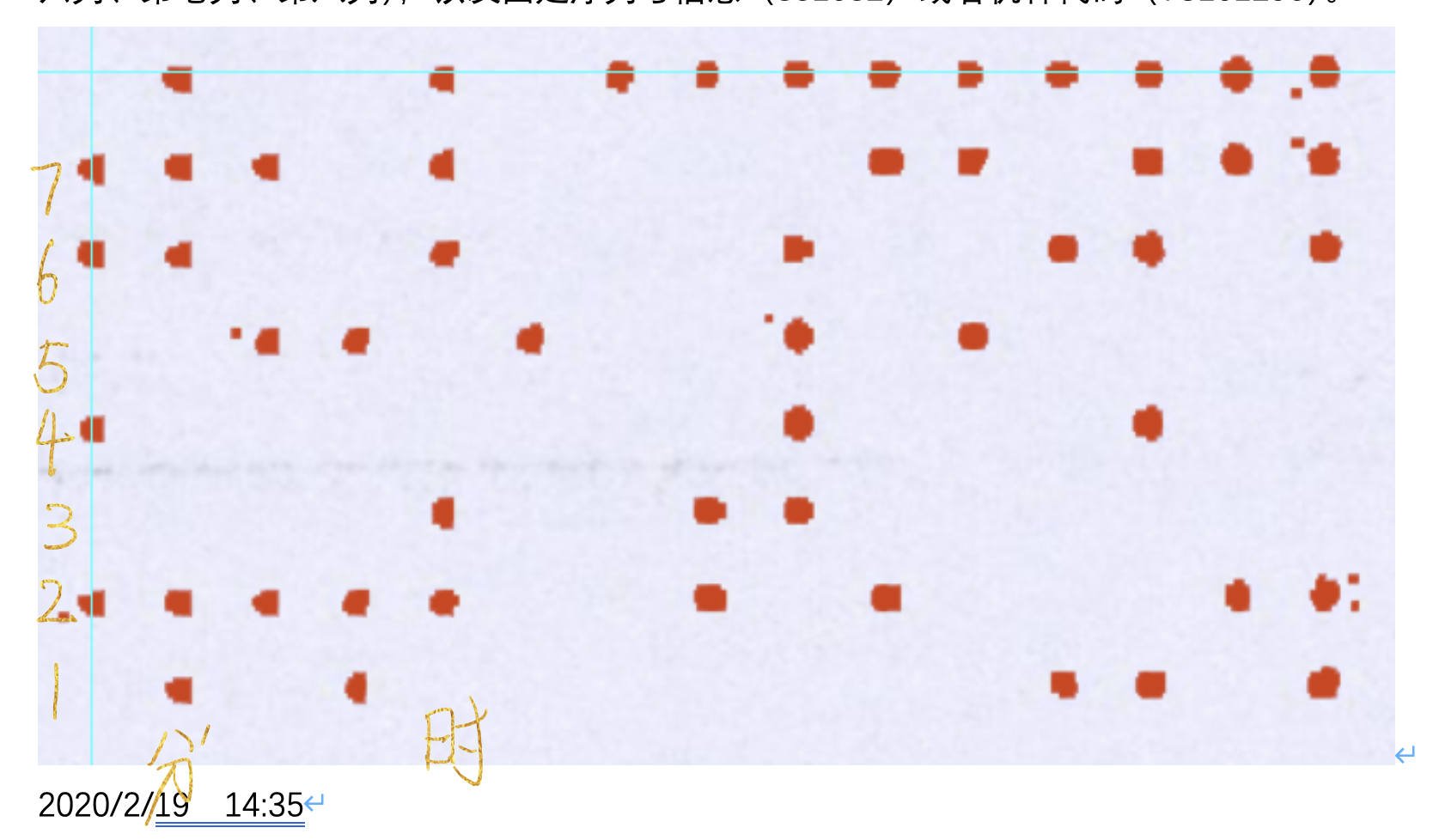

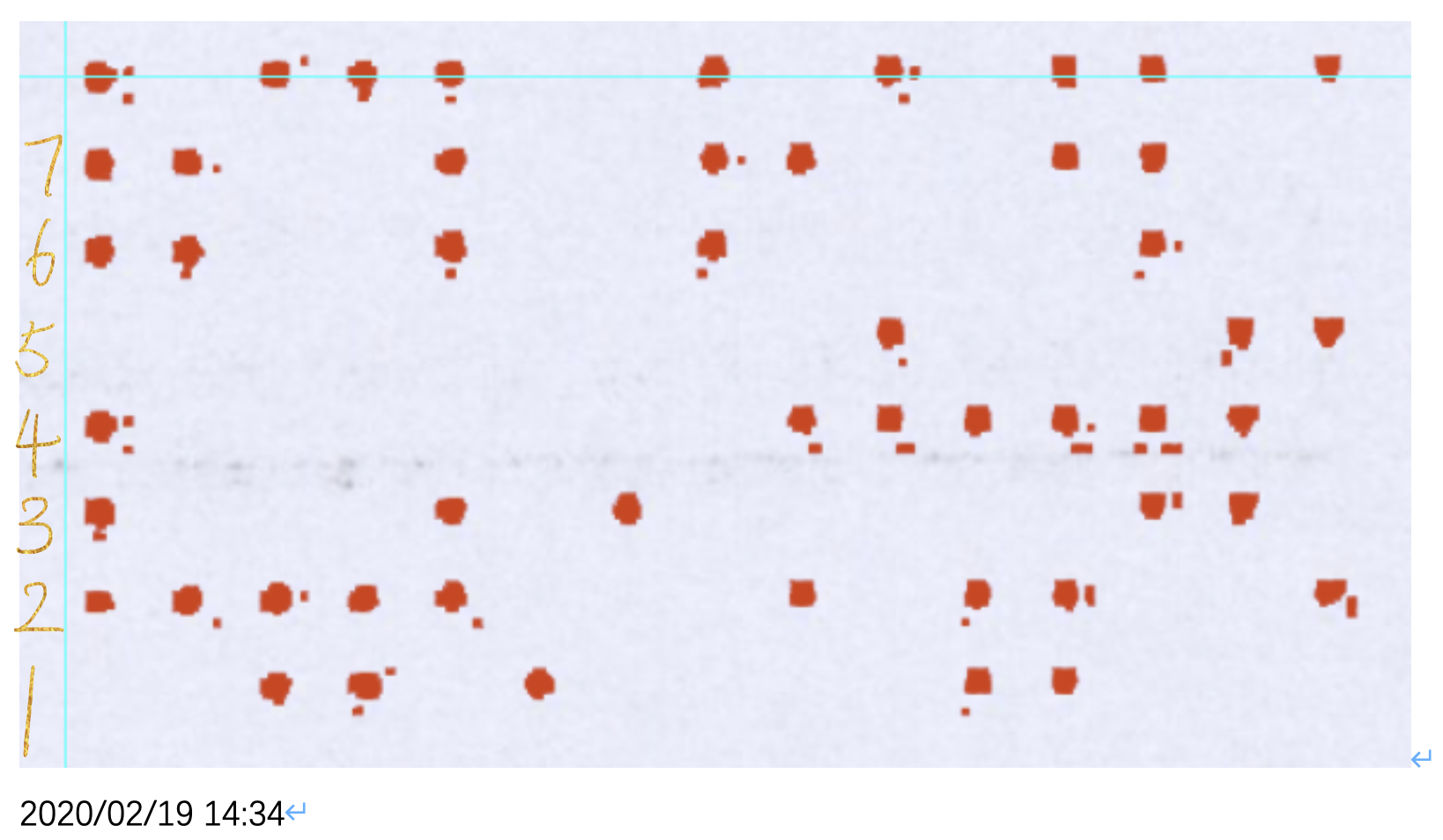

一、 最初形态如下：
第一行与第一列为奇偶校验，确保每行奇数个点，每列奇数个点。其中可以确定的是第二列代表分钟，第五列代表小时，其余待探索。自上而下翻译成二进制，如图1的第二列为1100011（十进制代表99，减去64得到35），图2的第二列为1100010（十进制代表98，减去64得到34），以此类推。但是第五列小时的编码规律不同，感兴趣的可以通过我统计的excel表格研究一下。可以确定的是列信息中还包含了日、月、年的信息（初步推测是第六列、第七列、第八列），以及固定序列号信息（351082）或者机种代码（TC101296）。









二、 去除奇偶校验行与列后翻译成二进制表格
【见附件中excel表】：https://www.jianguoyun.com/p/Daia2DYQqp2xBxj8yOkC
三、 待解决问题
年月日信息分别对应哪几列？与分、时的编码方式貌似存在很大的差异。
序列号信息貌似对于第十一、十二、十三、十四列，但是如何对应毫无头绪。
悬赏不多，只有400，如果能够一起沟通探讨出结果，还望不吝赐教，重谢。
...全文
501 37 打赏 收藏 举报
写回复
37 条回复
切换为时间正序
请发表友善的回复…
发表回复
寻开心 2020-03-11
不会， 它可以直接读取写在硬件芯片里面的信息，而无需和外部其他设备交互的。
自己家的东西，内部通讯处理更简单啊
再说，它也为必须要知道这个序列号啊。 打印机的型号，和序列号，不见得是同一个标注上，可以分开写在不同的地方的
从文章福袋的Xeonx打印机的图上可以看出来， 2005被表示成了数字5。那就是用一列就可以了，从2000年开始，7位可表示128年了
