请教一个关于拜占庭容错(PBFT)的问题

[m0_46479947]

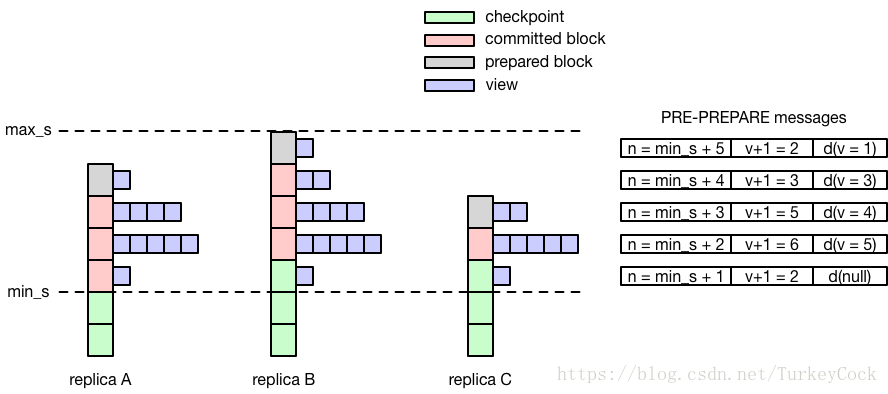

打扰各位了，这张图是从别人文章(《PBFT实用拜占庭容错算法深入详解》https://blog.csdn.net/TurkeyCock/article/details/81672759?utm_source=app) 里复制过来的，我研究了很久，因为能力有限，确实理解不了(我联系了原文的作者，作者应该很长时间没有上线了，所以联系不上)。 我主要有三个问题 一是在这张图里面CHECKPOINT(绿色)为什么是连续的，而CHECKPOINT都是有上百个的间隔(例如100个消息的间隔)。 二是这幅图里面为什么COMMITED消息仍然要被PRE-PREPARE？我记得COMMITED消息已经获得确认而无需再发PRE-PREPARE消息，在P集合中收集的都是没有COMMITTED的消息，难道是在min_s和max_s之间的已经COMMITTED的消息仍然要重新开始PRE-PREPARE? 三是最多的视图VIEW达到了五个，最少的是两个，很奇怪为什么视图会不同步呢？NEW-VIEW应该是由同一个视图的主节点向各个副本发送的，因此我觉得视图应该是同步的，所以非常不理解这幅图的情况。 谢谢大家。
