数字电子技术仿真

[qq_48741333]

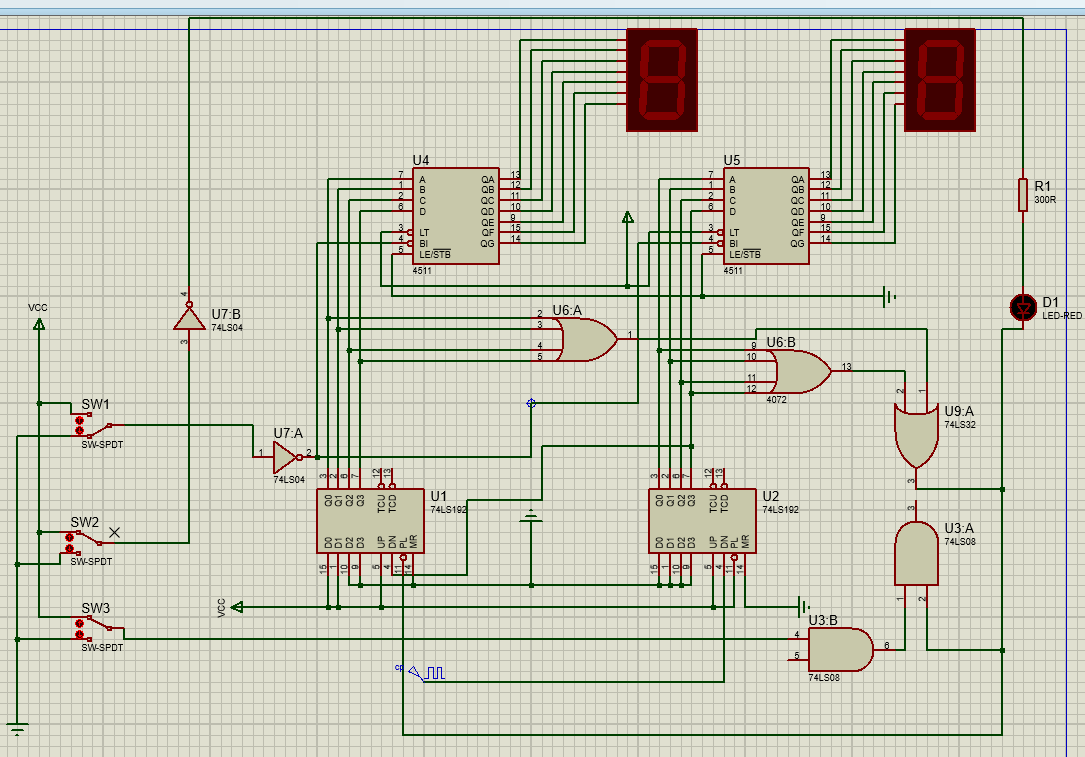

求大佬解答一下 数码管从30开始倒计时，但是到01时，直接跳过00，再从30开始，然后导致发光报警器不会亮 为什么会跳过00，我想知道我的电路哪出了问题 下面是我的电路图

[qq_48741333]

引用 4 楼 智者知已应修善业的回复:

这样看应该看得懂了。

谢谢谢谢(｡>∀<｡)

[智者知已应修善业]

[智者知已应修善业]

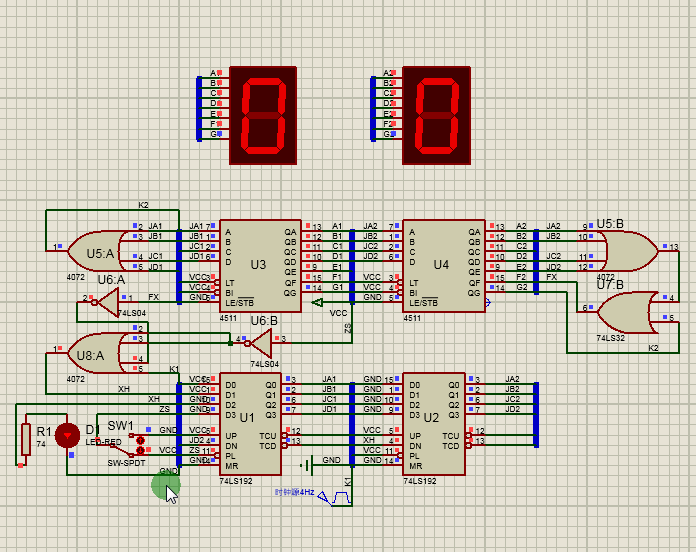

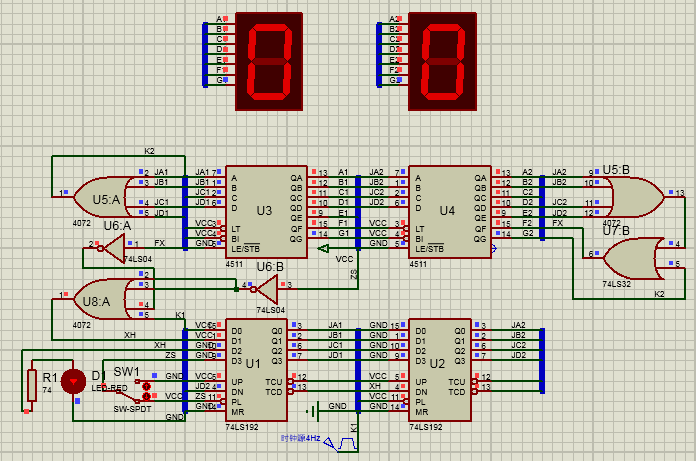

多年没玩数字电路了，现在有仿真太方便了。 0置数1不置数。

[qq_48741333]

引用 7 楼 智者知已应修善业的回复:

多年没玩数字电路了，现在有仿真太方便了。 0置数1不置数。

谢谢你，今天真是麻烦你了

[智者知已应修善业]

把U1的置数端暂时断开试看。

[智者知已应修善业]

1置数0不置数

[qq_48741333]

引用 2 楼 智者知已应修善业的回复:

1置数0不置数

我不是太明白这个意思

[智者知已应修善业]

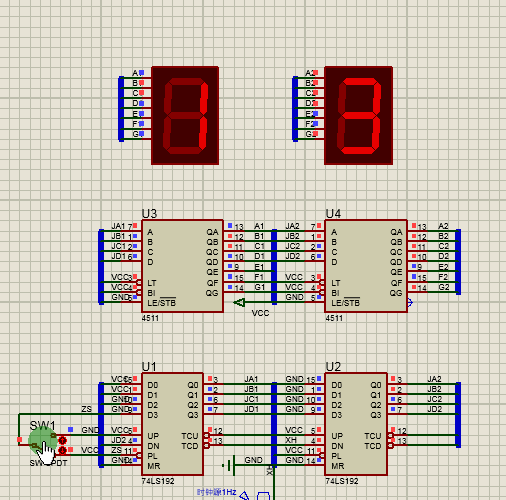

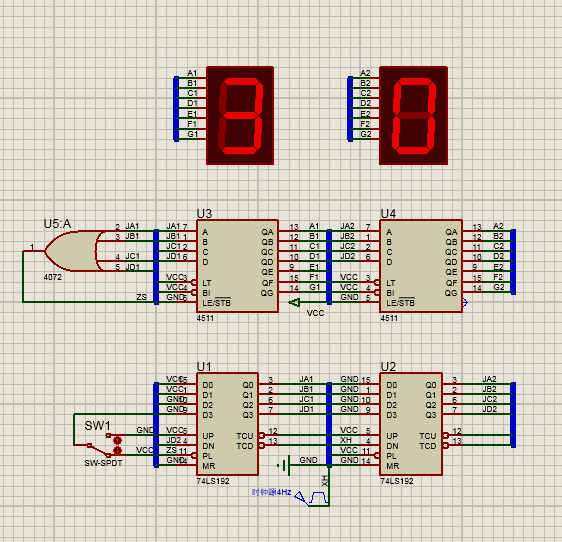

这样看应该看得懂了。

[智者知已应修善业]

嗯，有学习态度，也挺客气，真让人高兴，没事，多年没玩了，今兴起，动动手；若能控制信号源，就更准确计时了，目前信号源是不可控的。若用555做信号源应该可设计控制起振同步。

[qq_48741333]

引用 9 楼 智者知已应修善业的回复:

嗯，有学习态度，也挺客气，真让人高兴，没事，多年没玩了，今兴起，动动手；若能控制信号源，就更准确计时了，目前信号源是不可控的。若用555做信号源应该可设计控制起振同步。

这个设计方案提供了555计时器，但是我在网上可查看可以用proteus中的脉冲信号发生器替代，我就是想试试这个/嘿嘿
