分享PWM开关电源TPS54260如何增大输出电流限制
用了TI的开关电源芯片TPS54260芯片，12V供电输出33V没问题，改成5V供电，结果输出电流上限了，想增高限制，不知道是要改COMP补偿引脚，还是更改RT/CLK改变开关频率？
改变了开关频率，达到了增加输出电流上限的目的，但是觉得方法不对。
想改变COMP引脚，但是不知道阻容要增大还是减小，开关电流个COMP引脚电压怎么做对比？这个原理是怎么样的？有没有大神给讲解下
...全文
请发表友善的回复…
发表回复
Knowledge Beginner 2020-07-21
- 打赏
- 举报
感谢大家的回复，最后发现是电源芯片输入输出压差不够，不能满足2.5A电流输出，所以会出现电压跌落
刘流羽 2020-07-18
- 打赏
- 举报
你想控制电流的最大输出量？
qq_19531285 2020-07-15
- 打赏
- 举报
COMP引脚是做补偿和保护作用的吧,他限制的是peak 电流,你如果把它改大的话会不会对管子和电路的保护造成影响.调整开关频率应该更合理一些吧.如果你觉得需要改comp这块电路的话,我认为你需要把电容改大,因为他按输出电流的等效值进行充放电,同等的时间,电容越大需要的电流更大.
智者知已应修善业 2020-07-15
- 打赏
- 举报
不明白你的意思，从描述看，已经调节到了最大值了，还能再大？已经是器件的极限了！
如果还觉得电流不够用，可以使用2个并联供电，不是光靠调节既定好了的电路参数方法。
常见这样的提问，这是对电子电路不甚明了的思路，这种思路是不对的，也是不成熟的，不可行的。
扩流是有方法的，绝不是靠调节阐述而能大量提高输出电流的思路的，比如2路并联供电，采用大功率管修改电感参数扩流，都算是正确的思路。
Knowledge Beginner 2020-07-15
- 打赏
- 举报
电感的过流量没有问题，但是如何调电流上限呢
智者知已应修善业 2020-07-15
- 打赏
- 举报
增加输出电流一个关键的元件就是电感参数要相应调整，否则有可能会损坏电路。
Knowledge Beginner 2020-07-14
- 打赏
- 举报

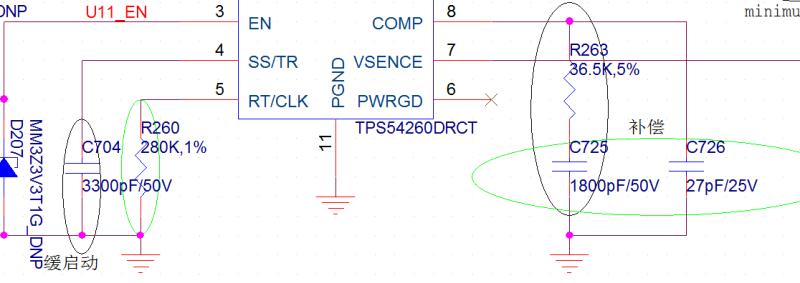

我就想知道如果调节COMP外接的R260、C725、C726，怎么调？增加还是减小，为什么？
