利用两片hc595驱动数码管动态扫描出现显示错误问题

[<Secret>]

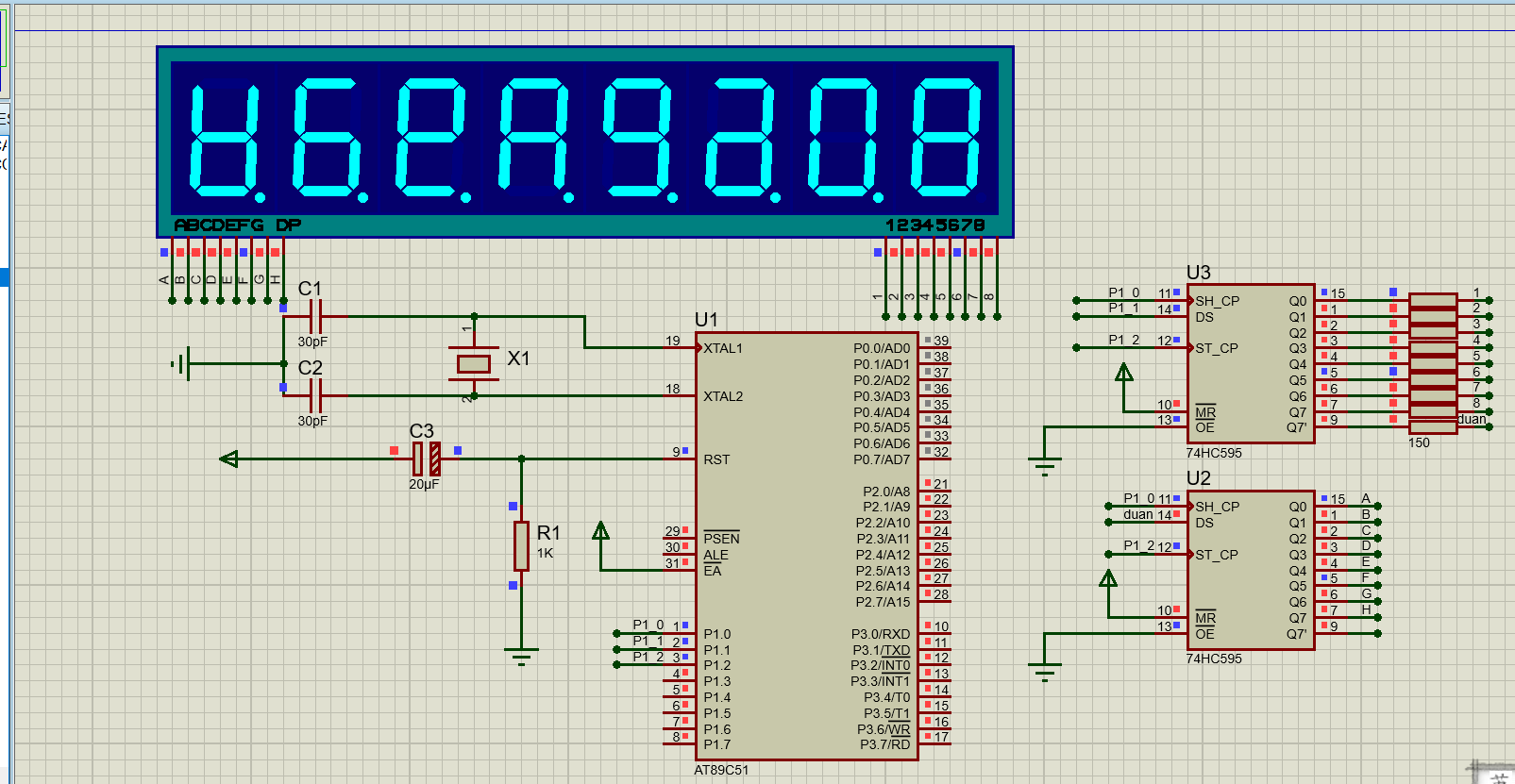

代码跟原理图如下，有无大佬救救小弟，实在想不明白哪里出错了

//利用hc595驱动数码管显示0~7//

#include<reg51.h>
#define uchar unsigned char
uchar code Duan[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07};
uchar code Wei[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};
sbit P_HC595_SER=P1^1;
sbit P_HC595_RCLK=P1^0;
sbit P_HC595_SRCLK=P1^2;
uchar display_index=0;
void delay(int t)
{
while(t--);
}
void Send_595(uchar dat)
{
uchar i;
for(i=0;i<8;i++)
{
dat<<=1;
P_HC595_SER=CY;
P_HC595_SRCLK=1;
P_HC595_SRCLK=0;
}
}
void Display(void)
{
Send_595(Wei[display_index]);
Send_595(Duan[display_index]);
P_HC595_RCLK=1;
P_HC595_RCLK=0;
delay(200);
if(++display_index==8)
display_index=0;
}
void main()
{
while(1)
{
Display();
}
}

[智者知已应修善业]

595驱动可参摆渡百科

[forget345]

1. dispaly() 中的 P_HC595_SRCLK=1; P_HC595_SRCLK=0; 删除
2. Send_595() 的 P_HC595_SRCLK=1; P_HC595_SRCLK=0; 对调
3.确保你的段码是正确的，可全部显示同一个数字测试

[<Secret>]

不好使啊，直接不显示了，照理来说不应该删掉rclk啊。。。

[<Secret>]

不知道是不是我原理图有出入，我是真的看不出来，，，，

[forget345]

那不用 cy 标志位，用 & 0x01 或 & 0x80 的方式，试试

[<Secret>]

我用别人的代码修改了一下导入进去发现可以正常运行，说明是编码的问题，但是哪出问题了。。。。

[<Secret>]

cy没有问题的，问题我感觉是在那个rclk锁存出了问题，之前显示乱码的时候，锁存端跳动频率非常低，说明没有正常工作。

[<Secret>]

问题找到了，我proteus里面的hc595型号跟实验指导书里面的不一样，所以位定义的时候我定义错了型号，怪不得会出现莫名其妙的问题。
