使用RT7272芯片12v转5v,芯片发热并保护怎么解决?
zhaoke198369
2020-07-21 12:22:52
使用RT7272芯片12v转5v,芯片工作1~2秒就保护了,是什么原因?

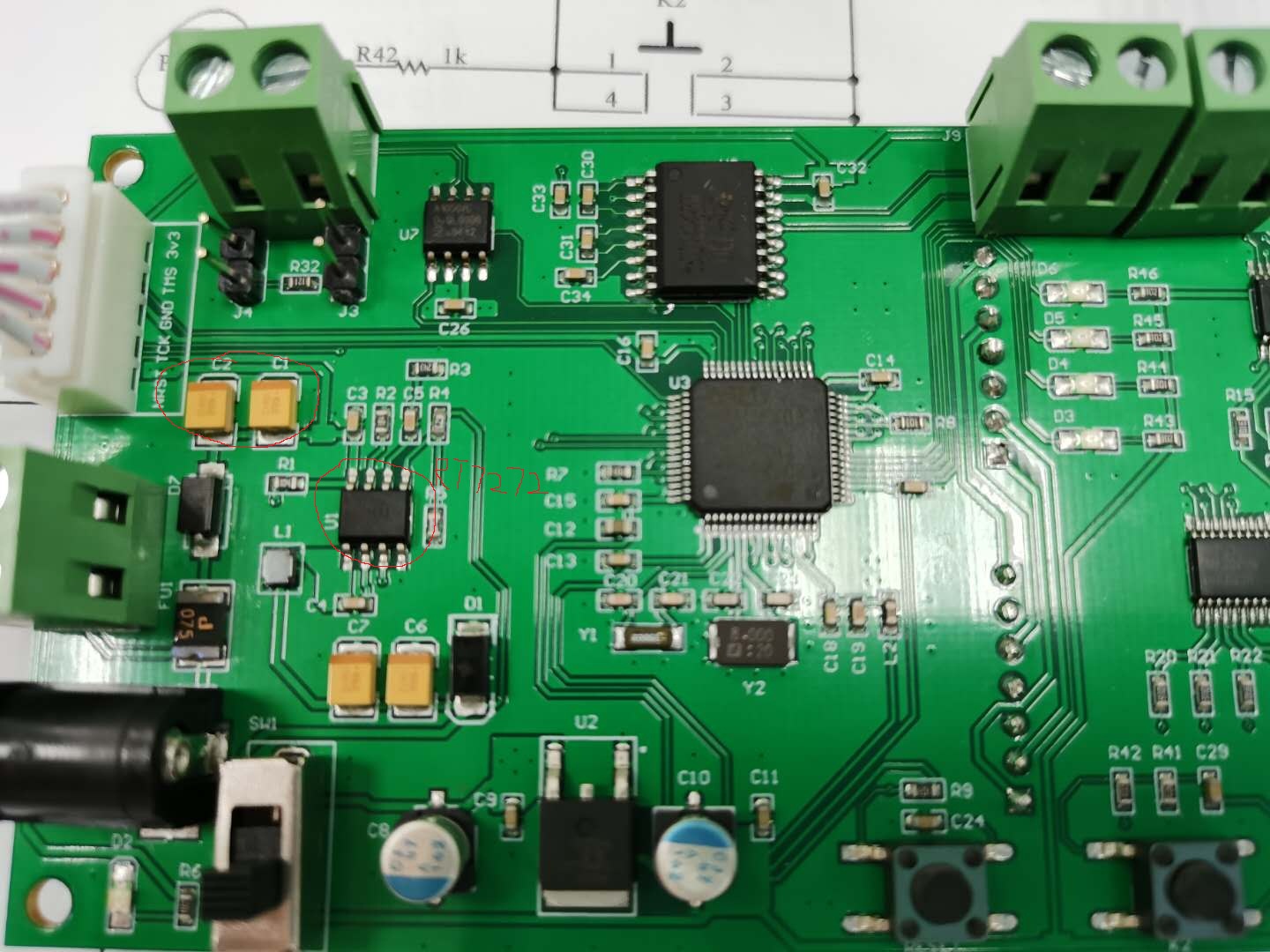

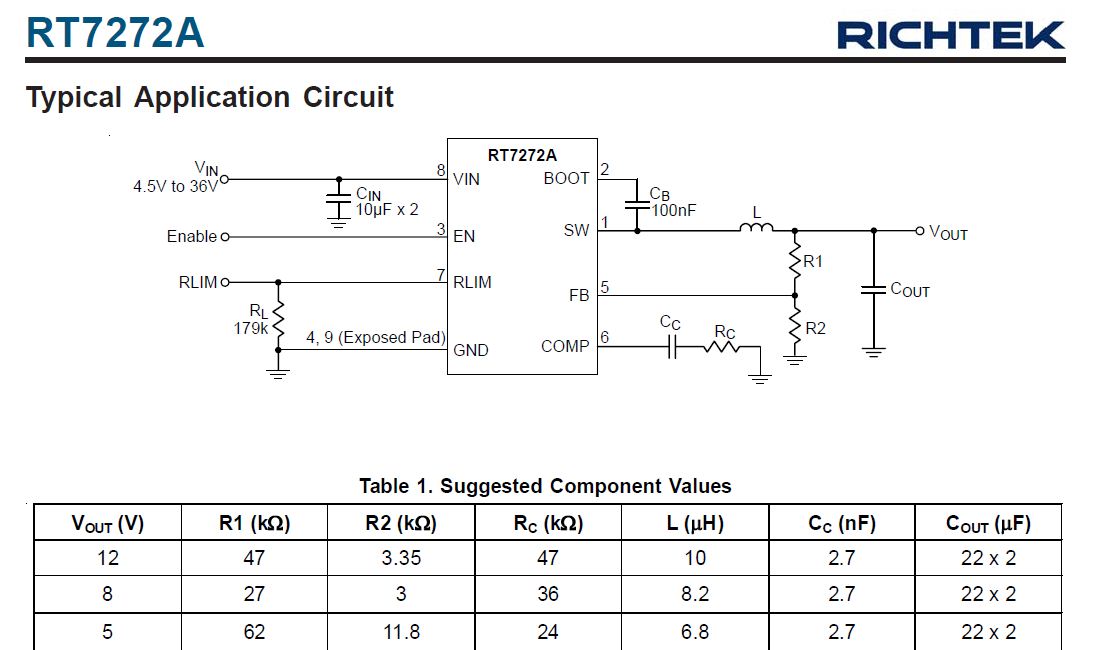

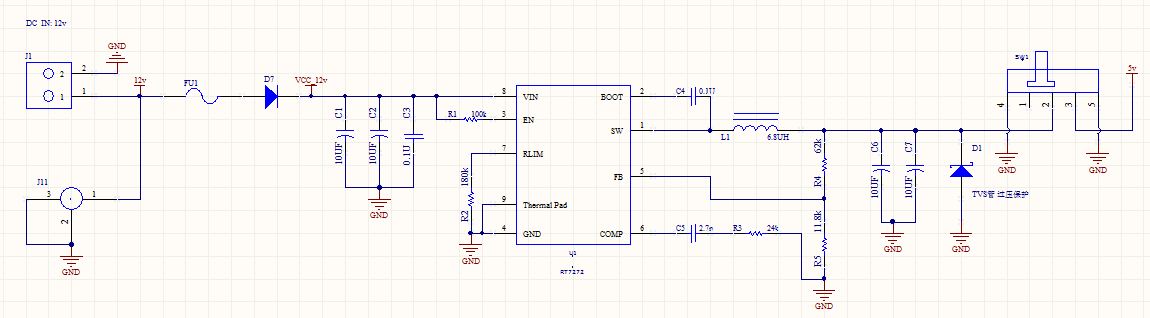

电路原理图见图1,电路板实物见图2,RT7272手册推荐电路见图3
电路板通12v电源后,工作1秒左右就保护了,并且保险 FU1发热严重,电容C1和C2损坏。把C1和C2去掉后,电路板通电工作30秒左右后又保护了,RT7272和FU1很烫手。请问这是哪里的问题呢?
...全文
16162
3
打赏
收藏
使用RT7272芯片12v转5v,芯片发热并保护怎么解决?
使用RT7272芯片12v转5v,芯片工作1~2秒就保护了,是什么原因? 电路原理图见图1,电路板实物见图2,RT7272手册推荐电路见图3 电路板通12v电源后,工作1秒左右就保护了,并且保险 FU1发热严重,电容C1和C2损坏。把C1和C2去掉后,电路板通电工作30秒左右后又保护了,RT7272和FU1很烫手。请问这是哪里的问题呢?
复制链接
扫一扫
分享
转发到动态
举报
AI
作业
写回复
配置赞助广告
用AI写文章
3 条
回复
切换为时间正序
请发表友善的回复…
发表回复
打赏红包
lu啊lu
2020-07-29
打赏
举报
回复
如果电压再高点,是会爆的钽电容。
zhaoke198369
2020-07-21
打赏
举报
回复
谢谢,终于发现了问题!
Brendon_Tan
2020-07-21
打赏
举报
回复
这是一个不容易发现的错误。 钽电容焊接反了,有标志的一端是正极。把C1,C2,C6,C7反过来就行,如果电容损坏,换新的电容。 这个是很多人都不知道的误区,都以为有标志的是负极。
