ESP32烧芯片故障

island0209 2020-07-30 01:37:32

大家有用ESP32芯片的吗？有遇到过烧芯片的故障吗？就是用一段时间，芯片直接短路了。最近生产一批ESP32做的产品，有大批的芯片烧毁情况。

...全文

6570 3 打赏收藏转发到动态举报

写回复

用AI写文章

3 条回复

切换为时间正序

请发表友善的回复…

发表回复

Naiva 2022-04-29

打赏
举报

我也遇到了类似的情况，烧了两块板子了。
用的29V转5V LM2956 降压电路，给ESP32-DevKitC WROOM32 v1 供电，有时候可以正常工作，我怀疑是在测试过程中有电源总开关打开的情况下通过降压电路给开发板供电烧坏的。有一段时间是可以正常工作的。

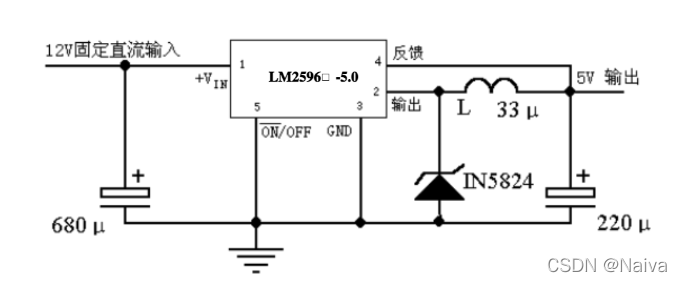

DC-DC LM2596降压电路参考这个：

worldy 2020-07-31

打赏
举报

menuconfig 将flash rom设置为1.8V

Lenged_Zhao 2020-07-30

打赏
举报

建议检查电路设计，芯片都是有最大电流限制的，当引脚输出电流或输入电流大于极限时，是会照成芯片损坏的。比如STM32F103最大输入输出电流为150mA，假设设计使用芯片10路GPIO引脚作为VDD端直接驱动LED灯，每路需要20mA，那STM32输出电流要20*10=200mA，结果可能是灯不亮或者芯片烧掉。假设设计使用芯片10路GPIO引脚作为GND端直接驱动LED灯，每路需要20mA，那STM32输入电流要20*10=200mA，超过了芯片最大灌入电流，结果就是芯片烧掉。
