NI采集卡采集到的传感器电压信号和用万用表测到的数据相差很大
LJmlw00
2020-08-17 10:15:58
传感器 拉线式位移传感器 输出信号0-5v电压信号
NI采集卡 NI USB-6001
用万用表测出来的传感器信号51mv, 基本稳定不会跳动

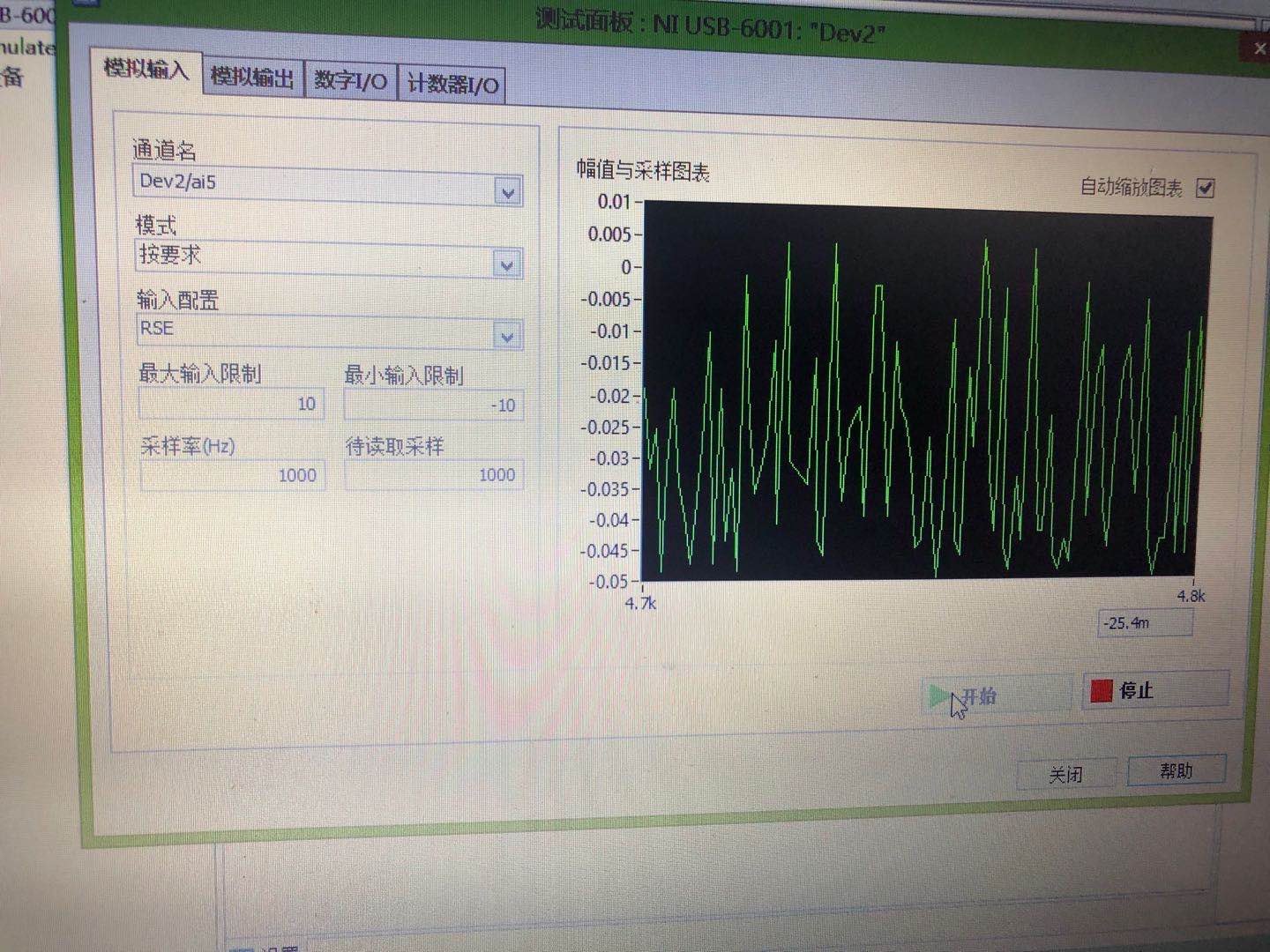

这个是用采集卡采集的时域数据,零飘有点大
请问这个会是什么原因呢,是传感器还是采集卡的问题?
...全文
4259
4
打赏
收藏
NI采集卡采集到的传感器电压信号和用万用表测到的数据相差很大
传感器 拉线式位移传感器 输出信号0-5v电压信号 NI采集卡 NI USB-6001 用万用表测出来的传感器信号51mv, 基本稳定不会跳动 这个是用采集卡采集的时域数据,零飘有点大 请问这个会是什么原因呢,是传感器还是采集卡的问题?
复制链接
扫一扫
分享
转发到动态
举报
AI
作业
写回复
配置赞助广告
用AI写文章
4 条
回复
切换为时间正序
请发表友善的回复…
发表回复
打赏红包
硬件拾遗
2020-08-18
打赏
举报
回复
请问传感器输出是模拟量还是数字量,如果是数字量测这也没意义,如果是模拟量,那就要看传感器精度了
yu
2020-08-18
打赏
举报
回复
1
万用表显示的是有效值,采样率不够。如果数采卡的采样率足够,它上面的就是接近真实的波形。换示波器测应该也是这种噪声大的波形。如果想要减小,我个人认为最好从传感器前端以及传输通道的抗干扰下手。 如果说的不对还望大神们指正。
NM275490806
2020-08-18
打赏
举报
回复
弄个示波器看看最直观,
yishumei
2020-08-18
打赏
举报
回复
万用表有积分稳波(电容),所以波动小。楼主可以试试把采样率改小,比如10Hz再看看效果。
