关于STM32F0的端口复用功能GPIO_PinAFConfig使用疑惑

[futoubang209]

使用STM32F030C8T6的SPI1接口

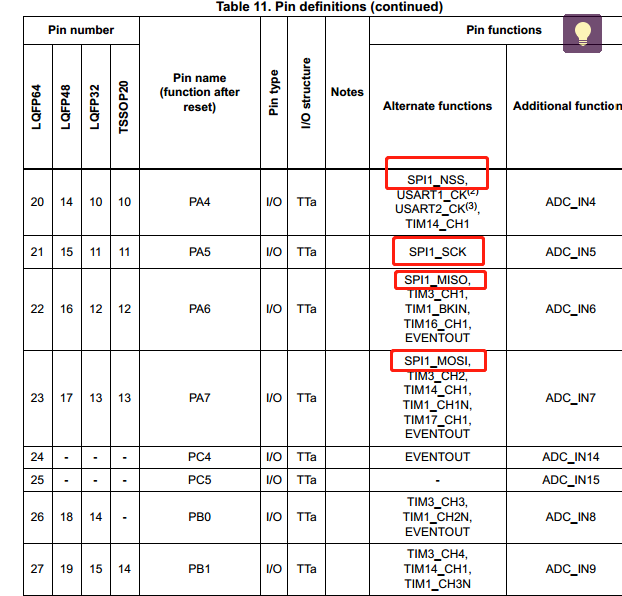

可以看到SPI1的使用是PA4/PA5/PA6/PA7的复用功能，于是代码如下：

void SPI1_INIT(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	SPI_InitTypeDef   SPI_InitStructure;

	RCC_AHBPeriphClockCmd(RCC_AHBPeriph_GPIOA, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1, ENABLE);

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;    //复用功能
	GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;    //推挽输出
	GPIO_InitStructure.GPIO_PuPd  = GPIO_PuPd_DOWN;    //下拉
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_10MHz;    //中速
	GPIO_InitStructure.GPIO_Pin = PIN_SPI1_SCK | PIN_SPI1_MOSI | PIN_SPI1_MISO;
	GPIO_Init(SPI1_PORT, &GPIO_InitStructure);

        GPIO_PinAFConfig(SPI1_PORT, GPIO_PinSource5, GPIO_AF_0);
	GPIO_PinAFConfig(SPI1_PORT, GPIO_PinSource6, GPIO_AF_0);
	GPIO_PinAFConfig(SPI1_PORT, GPIO_PinSource7, GPIO_AF_0);
	GPIO_InitStructure.GPIO_Pin = PIN_SPI1_CSN;    //配置 CSN
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;    //高速
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;    //输出模式
	GPIO_Init(SPI1_PORT, &GPIO_InitStructure);

	SPI_I2S_DeInit(SPI1);    //将寄存器重设为缺省值
	SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;    //双线双向全双工
	SPI_InitStructure.SPI_Mode = SPI_Mode_Master;    //主机模式
	SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;    //8 位帧结构
	SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low;    //通信空闲时 SCK 为低电平
	SPI_InitStructure.SPI_CPHA = SPI_CPHA_1Edge;    //第一个时钟沿捕获
	SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;    //软件控制 NSS
	SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_8;    //SPI 速度 8 分频
	SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;    //数据传输从 MSB 开始
	SPI_InitStructure.SPI_CRCPolynomial = 7;    //CRC 校验
	SPI_Init(SPI1, &SPI_InitStructure);
	SPI_RxFIFOThresholdConfig(SPI1, SPI_RxFIFOThreshold_QF);    //重要，把应答数据位设置为 8 位
	SPI_Cmd(SPI1, ENABLE);
}

上面代码使用引脚功能映射函数：
GPIO_PinAFConfig(SPI1_PORT, GPIO_PinSource5, GPIO_AF_0);
GPIO_PinAFConfig(SPI1_PORT, GPIO_PinSource6, GPIO_AF_0);
GPIO_PinAFConfig(SPI1_PORT, GPIO_PinSource7, GPIO_AF_0);


问题：不使用上述映射函数，SPI也能正常工作，请问GPIO_PinAFConfig函数是必须使用的吗？

[C_Rabbit]

GPIO_PinAFConfig是库函数，其本质是对这几个PIN的寄存器进行初始化设置，如果不对寄存器初始化的话（这样这几个PIN就会处于默认状态），一般是不会能使用SPI的。如果你的程序没有使用库函数，但是单独对寄存器进行了设置（前提是正确的配置），则和使用了库函数效果是一样的。 PS:库函数的本质就是设置寄存器，如果直接对寄存器操作，MCU的堆栈开销是显著小于使用库函数的，缺点就是修改或移植的时候会有更大的工作量。

[zgl7903]

GPIO_AF_0 A端口的功能0， 功能0一般是上电后的默认功能
但是建议保留映射函数， 这样换端口、查问题的时候不容易遗漏

[futoubang209]

引用 1 楼 C_Rabbit 的回复:

GPIO_PinAFConfig是库函数，其本质是对这几个PIN的寄存器进行初始化设置，如果不对寄存器初始化的话（这样这几个PIN就会处于默认状态），一般是不会能使用SPI的。如果你的程序没有使用库函数，但是单独对寄存器进行了设置（前提是正确的配置），则和使用了库函数效果是一样的。
PS:库函数的本质就是设置寄存器，如果直接对寄存器操作，MCU的堆栈开销是显著小于使用库函数的，缺点就是修改或移植的时候会有更大的工作量。

嗯 明白你的意思 直接使用寄存器是提高效率
我的问题是这个函数不使用，SPI也能正常使用，到底还需不需要使用这个函数，或者说配置这个寄存器，是不是因为端口配置使用了
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF; //复用功能
所以才就不需要用到映射函数？

[futoubang209]

引用 2 楼 zgl7903 的回复:

GPIO_AF_0 A端口的功能0， 功能0一般是上电后的默认功能
但是建议保留映射函数， 这样换端口、查问题的时候不容易遗漏

谢谢，你的意思是如果使能IO对应相关功能模块就默认是功能0 ，不需要再使用重映射功能，如果是映射其他功能就需要是吗？

[C_Rabbit]

引用 3 楼 futoubang209 的回复:

[quote=引用 1 楼 C_Rabbit 的回复:]GPIO_PinAFConfig是库函数，其本质是对这几个PIN的寄存器进行初始化设置，如果不对寄存器初始化的话（这样这几个PIN就会处于默认状态），一般是不会能使用SPI的。如果你的程序没有使用库函数，但是单独对寄存器进行了设置（前提是正确的配置），则和使用了库函数效果是一样的。 PS:库函数的本质就是设置寄存器，如果直接对寄存器操作，MCU的堆栈开销是显著小于使用库函数的，缺点就是修改或移植的时候会有更大的工作量。

嗯 明白你的意思 直接使用寄存器是提高效率 我的问题是这个函数不使用，SPI也能正常使用，到底还需不需要使用这个函数，或者说配置这个寄存器，是不是因为端口配置使用了 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF; //复用功能 所以才就不需要用到映射函数？[/quote] 这个要看你的整体程序，如果程序的前面初始化部分，已经出现了 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF，那么就可以不用再使用库函数。 另外，我没注意过这个MCU的PIN初始状态，在datasheet里可以查到的，如果是如2楼所说的初始值就是AF模式，那么其实也不用进行设置。

[hhhh63]

GPIO_PinAFConfig不是必须的，默认是0，不过最好加上，到时候出点问题不好找。
