STM32F103VE FSMC ILI9488TFT 能读到ID但是不管如何操作都是一片白

myrelativity 2020-10-11 01:44:18
厂家的程序和正点原子的程序都改了，使用A18地址线，FSMC_bank1驱动，另外我增加了1个LCD屏幕电源芯片，用于单独管理屏幕功耗。
不管如何操作写入D3名返回ID9488 这是正常的 然后初始化了一堆代码 最后设置屏幕位蓝色，但是实际没有任何反应。一片白茫茫，求助大神姥爷帮忙，我吧工程和原理图放到附件中了。
调了4天了，脸都绿了，是在是搞不明白了，焊接上肯定没问题，老拖焊手不是白练的。


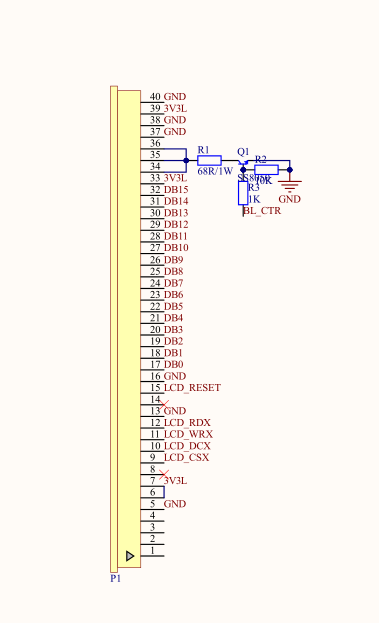

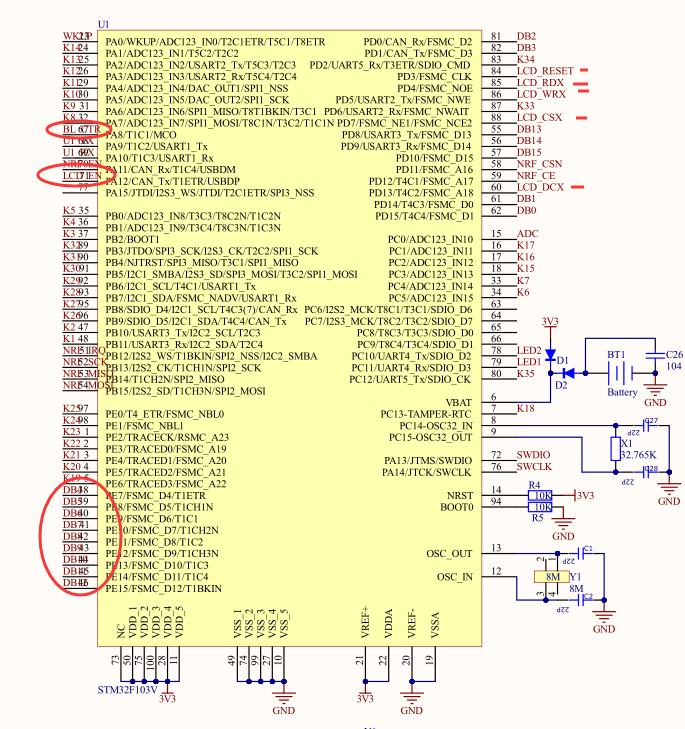

void LCD_Init(void)

{

	u16 i;



 	GPIO_InitTypeDef GPIO_InitStructure;

	FSMC_NORSRAMInitTypeDef  FSMC_NORSRAMInitStructure;

  FSMC_NORSRAMTimingInitTypeDef  readWriteTiming;

	FSMC_NORSRAMTimingInitTypeDef  writeTiming;



		RCC->AHBENR|=1<<8;        //??FSMC??

   RCC->APB2ENR|=1<<0;      //??PORTB??

   RCC->APB2ENR|=1<<3;      //??PORTB??

	RCC->APB2ENR|=1<<5;      //??PORTD??

	RCC->APB2ENR|=1<<6;      //??PORTE??



  RCC_AHBPeriphClockCmd(RCC_AHBPeriph_FSMC,ENABLE);	//使能FSMC时钟

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOD|RCC_APB2Periph_GPIOE|RCC_APB2Periph_GPIOB,ENABLE|RCC_APB2Periph_AFIO);//使能PORTB,D,E,G以及AFIO复用功能时钟





 	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8|GPIO_Pin_11|GPIO_Pin_12;				 //PB0 推挽输出 背光

 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 //推挽输出

 	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

 	GPIO_Init(GPIOA, &GPIO_InitStructure);



 	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3;				 //PB0 推挽输出 背光

 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 //推挽输出

 	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

 	GPIO_Init(GPIOD, &GPIO_InitStructure);



 	//PORTD复用推挽输出

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_7|GPIO_Pin_8|GPIO_Pin_9|GPIO_Pin_10|GPIO_Pin_13|GPIO_Pin_14|GPIO_Pin_15;				 //	//PORTD复用推挽输出

 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; 		 //复用推挽输出

 	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

 	GPIO_Init(GPIOD, &GPIO_InitStructure);



	//PORTE复用推挽输出

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7|GPIO_Pin_8|GPIO_Pin_9|GPIO_Pin_10|GPIO_Pin_11|GPIO_Pin_12|GPIO_Pin_13|GPIO_Pin_14|GPIO_Pin_15;				 //	//PORTD复用推挽输出

 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; 		 //复用推挽输出

 	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

 	GPIO_Init(GPIOE, &GPIO_InitStructure);



//   	//	//PORTG12复用推挽输出 A0

//	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_12;	 //	//PORTD复用推挽输出

// 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; 		 //复用推挽输出

// 	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

// 	GPIO_Init(GPIOG, &GPIO_InitStructure);



	readWriteTiming.FSMC_AddressSetupTime = 0x01;	 //地址建立时间（ADDSET）为2个HCLK 1/36M=27ns

  readWriteTiming.FSMC_AddressHoldTime = 0x00;	 //地址保持时间（ADDHLD）模式A未用到

  readWriteTiming.FSMC_DataSetupTime = 0xf;		 // 数据保存时间为16个HCLK,因为液晶驱动IC的读数据的时候，速度不能太快，尤其对1289这个IC。

  readWriteTiming.FSMC_BusTurnAroundDuration = 0x00;

  readWriteTiming.FSMC_CLKDivision = 0x00;

  readWriteTiming.FSMC_DataLatency = 0x00;

  readWriteTiming.FSMC_AccessMode = FSMC_AccessMode_A;	 //模式A





	writeTiming.FSMC_AddressSetupTime = 0x00;	 //地址建立时间（ADDSET）为1个HCLK

  writeTiming.FSMC_AddressHoldTime = 0x0;	 //地址保持时间（A

  writeTiming.FSMC_DataSetupTime = 0x3;		 ////数据保存时间为4个HCLK

  writeTiming.FSMC_BusTurnAroundDuration = 0x00;

  writeTiming.FSMC_CLKDivision = 0x00;

  writeTiming.FSMC_DataLatency = 0x00;

  writeTiming.FSMC_AccessMode = FSMC_AccessMode_A;	 //模式A





  FSMC_NORSRAMInitStructure.FSMC_Bank = FSMC_LCD_BACKx;//  这里我们使用NE4 ，也就对应BTCR[6],[7]。

  FSMC_NORSRAMInitStructure.FSMC_DataAddressMux = FSMC_DataAddressMux_Disable; // 不复用数据地址

  FSMC_NORSRAMInitStructure.FSMC_MemoryType =FSMC_MemoryType_SRAM;// FSMC_MemoryType_SRAM;  //SRAM

  FSMC_NORSRAMInitStructure.FSMC_MemoryDataWidth = FSMC_MemoryDataWidth_16b;//存储器数据宽度为16bit

  FSMC_NORSRAMInitStructure.FSMC_BurstAccessMode =FSMC_BurstAccessMode_Disable;// FSMC_BurstAccessMode_Disable;

  FSMC_NORSRAMInitStructure.FSMC_WaitSignalPolarity = FSMC_WaitSignalPolarity_Low;

	FSMC_NORSRAMInitStructure.FSMC_AsynchronousWait=FSMC_AsynchronousWait_Disable;

  FSMC_NORSRAMInitStructure.FSMC_WrapMode = FSMC_WrapMode_Disable;

  FSMC_NORSRAMInitStructure.FSMC_WaitSignalActive = FSMC_WaitSignalActive_BeforeWaitState;

  FSMC_NORSRAMInitStructure.FSMC_WriteOperation = FSMC_WriteOperation_Enable;	//  存储器写使能

  FSMC_NORSRAMInitStructure.FSMC_WaitSignal = FSMC_WaitSignal_Disable;

  FSMC_NORSRAMInitStructure.FSMC_ExtendedMode = FSMC_ExtendedMode_Enable; // 读写使用不同的时序

  FSMC_NORSRAMInitStructure.FSMC_WriteBurst = FSMC_WriteBurst_Disable;



  FSMC_NORSRAMInitStructure.FSMC_ReadWriteTimingStruct = &readWriteTiming; //读写时序

  FSMC_NORSRAMInitStructure.FSMC_WriteTimingStruct = &writeTiming;  //写时序



  FSMC_NORSRAMInit(&FSMC_NORSRAMInitStructure);  //初始化FSMC配置



 	FSMC_NORSRAMCmd(FSMC_LCD_BACKx, ENABLE);  // 使能BANK1



	LCD_EN=1;//开启TFT电源

 	LCD_LED=1;				//点亮背光

	LCD_RESET=1;						 //复位引脚

	delay_ms(5); 					// delay 5 ms

 	LCD_RESET=0;						 //复位

	delay_ms(200); 					// delay 50 ms

  LCD_RESET=1;						 //复位完成

  delay_ms(300); // delay 50 ms

 LCD_WriteReg(0x0000,0x0001);



//		if(lcddev.id<0XFF||lcddev.id==0XFFFF||lcddev.id==0X9300)//读到ID不正确,新增lcddev.id==0X9300判断，因为9341在未被复位的情况下会被读成9300

//	{

 		//尝试9341 ID的读取

		LCD_WR_REG(0XD3);

		lcddev.id=LCD_RD_DATA();	//dummy read

 		lcddev.id=LCD_RD_DATA();	//读到0X00

  	lcddev.id=LCD_RD_DATA();   	//读取93	或者94

 		lcddev.id<<=8;

		lcddev.id|=LCD_RD_DATA();  	//读取41 	 	或者86或者88

//	}



// 	printf(" LCD ID:%x\r\n",lcddev.id); //打印LCD ID

//		LCD_WR_REG( 0x11 );

//	delay_ms( 120 );

//	LCD_WR_REG( 0x29 ); /* Display ON (29h) */





	LCD_WR_REG( 0XF7 );

	LCD_WR_DATA( 0xA9 );

	LCD_WR_DATA( 0x51 );

	LCD_WR_DATA( 0x2C );

	LCD_WR_DATA( 0x82 ); /* DSI write DCS command, use loose packet RGB 666 */



/* Power Control 1 (C0h)  */

	LCD_WR_REG( 0xC0 );

	LCD_WR_DATA( 0x11 );

	LCD_WR_DATA( 0x09 );



/* Power Control 2 (C1h) */

	LCD_WR_REG( 0xC1 );

	LCD_WR_DATA( 0x41 );



/* VCOM Control (C5h)  */

	LCD_WR_REG( 0XC5 );

	LCD_WR_DATA( 0x00 );

	LCD_WR_DATA( 0x0A );

	LCD_WR_DATA( 0x80 );



/* Frame Rate Control (In Normal Mode/Full Colors) (B1h) */

	LCD_WR_REG( 0xB1 );

	LCD_WR_DATA( 0xB0 );

	LCD_WR_DATA( 0x11 );



/* Display Inversion Control (B4h) */

	LCD_WR_REG( 0xB4 );

	LCD_WR_DATA( 0x02 );



/* Display Function Control (B6h)  */

	LCD_WR_REG( 0xB6 );

	LCD_WR_DATA( 0x02 );

	LCD_WR_DATA( 0x22 );



/* Entry Mode Set (B7h)  */

	LCD_WR_REG( 0xB7 );

	LCD_WR_DATA( 0xc6 );



/* HS Lanes Control (BEh) */

	LCD_WR_REG( 0xBE );

	LCD_WR_DATA( 0x00 );

	LCD_WR_DATA( 0x04 );



/* Set Image Function (E9h)  */

	LCD_WR_REG( 0xE9 );

	LCD_WR_DATA( 0x00 );



	LCD_WR_REG( 0x36 );

	LCD_WR_DATA( 0x08 );



/* Interface Pixel Format (3Ah) */

	LCD_WR_REG( 0x3A );

	LCD_WR_DATA( 0x55 ); /* 0x55 : 16 bits/pixel  */



/* PGAMCTRL (Positive Gamma Control) (E0h) */

	LCD_WR_REG( 0xE0 );

	LCD_WR_DATA( 0x00 );

	LCD_WR_DATA( 0x07 );

	LCD_WR_DATA( 0x10 );

	LCD_WR_DATA( 0x09 );

	LCD_WR_DATA( 0x17 );

	LCD_WR_DATA( 0x0B );

	LCD_WR_DATA( 0x41 );

	LCD_WR_DATA( 0x89 );

	LCD_WR_DATA( 0x4B );

	LCD_WR_DATA( 0x0A );

	LCD_WR_DATA( 0x0C );

	LCD_WR_DATA( 0x0E );

	LCD_WR_DATA( 0x18 );

	LCD_WR_DATA( 0x1B );

	LCD_WR_DATA( 0x0F );



/* NGAMCTRL (Negative Gamma Control) (E1h)  */

	LCD_WR_REG( 0XE1 );

	LCD_WR_DATA( 0x00 );

	LCD_WR_DATA( 0x17 );

	LCD_WR_DATA( 0x1A );

	LCD_WR_DATA( 0x04 );

	LCD_WR_DATA( 0x0E );

	LCD_WR_DATA( 0x06 );

	LCD_WR_DATA( 0x2F );

	LCD_WR_DATA( 0x45 );

	LCD_WR_DATA( 0x43 );

	LCD_WR_DATA( 0x02 );

	LCD_WR_DATA( 0x0A );

	LCD_WR_DATA( 0x09 );

	LCD_WR_DATA( 0x32 );

	LCD_WR_DATA( 0x36 );

	LCD_WR_DATA( 0x0F );



LCD_WR_REG(0x11);

delay_ms(120);

LCD_WR_REG(0x29);

LCD_Display_Dir(0);		//默认为竖屏

LCD_Clear(BLUE);//显示蓝色背景

//	LCD_Fill(0,0,200,200,BLUE);



}

L

头文件如下
//LCD重要参数集

typedef struct

{

	u16 width;			//LCD 宽度

	u16 height;			//LCD 高度

	u16 id;				//LCD ID

	u8  dir;			//横屏还是竖屏控制：0，竖屏；1，横屏。

	u16	wramcmd;		//开始写gram指令

	u16  setxcmd;		//设置x坐标指令

	u16  setycmd;		//设置y坐标指令

}_lcd_dev;



//LCD参数

extern _lcd_dev lcddev;	//管理LCD重要参数

//LCD的画笔颜色和背景色

extern u16  POINT_COLOR;//默认红色

extern u16  BACK_COLOR; //背景颜色.默认为白色

#define FSMC_LCD_BACKx                 FSMC_Bank1_NORSRAM1

//////////////////////////////////////////////////////////////////////////////////

//-----------------LCD端口定义----------------

#define	LCD_LED PAout(8) //LCD背光  PB0

#define	LCD_EN PAout(12) //LCD背光  PB0

#define	LCD_RESET PDout(3) //LCD背光  PB0

#define	LCD_DCX PDout(13) //LCD背光  PB0

#define	LCD_CS PDout(13) //LCD背光  PB0

//LCD地址结构体

typedef struct

{

	vu16 LCD_REG;

	vu16 LCD_RAM;

} LCD_TypeDef;

//使用NOR/SRAM的 Bank1.sector4,地址位HADDR[27,26]=11 A10作为数据命令区分线

//注意设置时STM32内部会右移一位对其!

#define LCD_BASE        ((u32)(0x60000000 | 0x0007FFFE))

#define LCD             ((LCD_TypeDef *) LCD_BASE)

//////////////////////////////////////////////////////////////////////////////////



//扫描方向定义

#define L2R_U2D  0 //从左到右,从上到下

#define L2R_D2U  1 //从左到右,从下到上

#define R2L_U2D  2 //从右到左,从上到下

#define R2L_D2U  3 //从右到左,从下到上



#define U2D_L2R  4 //从上到下,从左到右

#define U2D_R2L  5 //从上到下,从右到左

#define D2U_L2R  6 //从下到上,从左到右

#define D2U_R2L  7 //从下到上,从右到左



#define DFT_SCAN_DIR  L2R_U2D  //默认的扫描方向



//画笔颜色

#define WHITE         	 0xFFFF

#define BLACK         	 0x0000

#define BLUE         	 0x001F

#define BRED             0XF81F

#define GRED 			 0XFFE0

#define GBLUE			 0X07FF

#define RED           	 0xF800

#define MAGENTA       	 0xF81F

#define GREEN         	 0x07E0

#define CYAN          	 0x7FFF

#define YELLOW        	 0xFFE0

#define BROWN 			 0XBC40 //棕色

#define BRRED 			 0XFC07 //棕红色

#define GRAY  			 0X8430 //灰色

//GUI颜色



#define DARKBLUE      	 0X01CF	//深蓝色

#define LIGHTBLUE      	 0X7D7C	//浅蓝色

#define GRAYBLUE       	 0X5458 //灰蓝色

//以上三色为PANEL的颜色



#define LIGHTGREEN     	 0X841F //浅绿色

//#define LIGHTGRAY        0XEF5B //浅灰色(PANNEL)

#define LGRAY 			 0XC618 //浅灰色(PANNEL),窗体背景色



#define LGRAYBLUE        0XA651 //浅灰蓝色(中间层颜色)

#define LBBLUE           0X2B12 //浅棕蓝色(选择条目的反色)

void LCD_WR_DATA(u16 data);

void LCD_WR_REG(u16 regval);

void LCD_Init(void);													   	//初始化
...全文
13057 12 打赏 收藏 转发到动态 举报
写回复
用AI写文章
12 条回复
切换为时间正序
请发表友善的回复…
发表回复
ldmf 2022-10-21
  • 打赏
  • 举报
 回复

Hi 楼主，我使用https://github.com/RobertoBenjami/stm32_graphics_display_drivers 中的STM32F407VET6 FSMC16 ILI9488，能够正常显示，但是竖屏是从右上角开始显示的，并且如果显示字符，也是反着的。想问一下你的LCD_Display_Dir这个里面是如何配置的？我有尝试去设置0x36寄存器，但是也不能正确的从左上角显示。

TheOne_99 2022-04-09
  • 打赏
  • 举报
 回复 1

ID都读对了，怎么D0和D1会反呢？

myrelativity 2021-10-07
  • 打赏
  • 举报
 回复

一年了，这么长的时间忘记结束了，这个事情解决了，是FSMC_D0 D1搞错顺序了

ssxcfffff 2020-11-12
  • 打赏
  • 举报
 回复
请问问题解决了吗？
myrelativity 2021-10-07
  • 举报
 回复
@ssxcfffff 这个事情解决了，是FSMC_D0 D1搞错顺序了
myrelativity 2020-10-12
  • 打赏
  • 举报
 回复
如何回读，直接读取吗？像读取ID那样？
myrelativity 2020-10-12
  • 打赏
  • 举报
 回复
引用 5 楼 yoveldf 的回复:
引用 3 楼 myrelativity 的回复:
如何回读，直接读取吗？像读取ID那样？
就像iic读写一样，你写进去了 还可以读出来这个寄存器值，你的这个不清楚是哪种通讯方式？点屏 初始化参数 时序 供电 就这么几个
听大神的有饭吃 马上试试 真是奇怪了
myrelativity 2020-10-12
  • 打赏
  • 举报
 回复
引用 4 楼 Lenged_Zhao 的回复:
屏幕供电电源有没有问题，是不是电源设计提供不了那么大的电流
也有可能 RT9193芯片 按常理说100MA没问题 我找个别的3.3V 飞线过来尝试一下 改了好多代码了 FSMC玩的很溜了 没测试线序 示波器看了 读、写口 命令数据口 CS使能口 复位口都有动作 除了复位 其他都有脉冲发出来
yoveldf 2020-10-12
  • 打赏
  • 举报
 回复
引用 3 楼 myrelativity 的回复:
如何回读，直接读取吗？像读取ID那样？
就像iic读写一样，你写进去了 还可以读出来这个寄存器值，你的这个不清楚是哪种通讯方式？点屏 初始化参数 时序 供电 就这么几个
Lenged_Zhao 2020-10-12
  • 打赏
  • 举报
 回复
屏幕供电电源有没有问题，是不是电源设计提供不了那么大的电流
yoveldf 2020-10-11
  • 打赏
  • 举报
 回复
初始化参数都有写进去吗？回读看下！另外 确保屏供电都正常！还有就是屏是否有个测试模式 看能否进入测试模式验证下
myrelativity 2020-10-11
  • 打赏
  • 举报
 回复
自己顶自己个肺吧
