请问各位大侠谁知道问题所在？谢谢了！
-
貌似stm32 做外部输入计数器时很困难，前期在STM32F103C8TX上时就费了不少劲。后来因功耗和内部ADC误差问题，改用STM32L151C8TX，不想调试了2天，计数器也没有工作。
请问各位大侠谁知道问题所在？谢谢了！
展开阅读全文
-
等级
本版专家分：0勋章
-
- 签到新秀 累计签到获取，不积跬步，无以至千里，继续坚持！
-
-
是STM32CubeMX 生成的初始化代码，HAL函数。这些代码在STM32F103c8t6上可以计数。
但在STM32L151C8T6时，在kell，IAR上都试验过，均没有计数，（示波器量管脚信号正常）。
初始化函数。
static void MX_TIM2_Init(void)
{
/* USER CODE BEGIN TIM2_Init 0 */
/* USER CODE END TIM2_Init 0 */
TIM_ClockConfigTypeDef sClockSourceConfig = {0};
TIM_MasterConfigTypeDef sMasterConfig = {0};
/* USER CODE BEGIN TIM2_Init 1 */
/* USER CODE END TIM2_Init 1 */
htim2.Instance = TIM2;
htim2.Init.Prescaler = 0;
htim2.Init.CounterMode = TIM_COUNTERMODE_UP;
htim2.Init.Period = 0xffff;
htim2.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
htim2.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_DISABLE;
if (HAL_TIM_Base_Init(&htim2) != HAL_OK)
{
Error_Handler();
}
sClockSourceConfig.ClockSource = TIM_CLOCKSOURCE_ETRMODE2;
sClockSourceConfig.ClockPolarity = TIM_CLOCKPOLARITY_NONINVERTED;
sClockSourceConfig.ClockPrescaler = TIM_CLOCKPRESCALER_DIV1;
sClockSourceConfig.ClockFilter = 0;
if (HAL_TIM_ConfigClockSource(&htim2, &sClockSourceConfig) != HAL_OK)
{
Error_Handler();
}
sMasterConfig.MasterOutputTrigger = TIM_TRGO_RESET;
sMasterConfig.MasterSlaveMode = TIM_MASTERSLAVEMODE_DISABLE;
if (HAL_TIMEx_MasterConfigSynchronization(&htim2, &sMasterConfig) != HAL_OK)
{
Error_Handler();
}
/* USER CODE BEGIN TIM2_Init 2 */
/* USER CODE END TIM2_Init 2 */
}
main 函数里只有3句相关
MX_TIM2_Init();
// __HAL_TIM_ENABLE( &htim2 );
HAL_TIM_Base_Start( &htim2 );
Cnt = __HAL_TIM_GET_COUNTER( &htim2 );
-
等级
本版专家分：0勋章
-
- 签到新秀 累计签到获取，不积跬步，无以至千里，继续坚持！
-
-

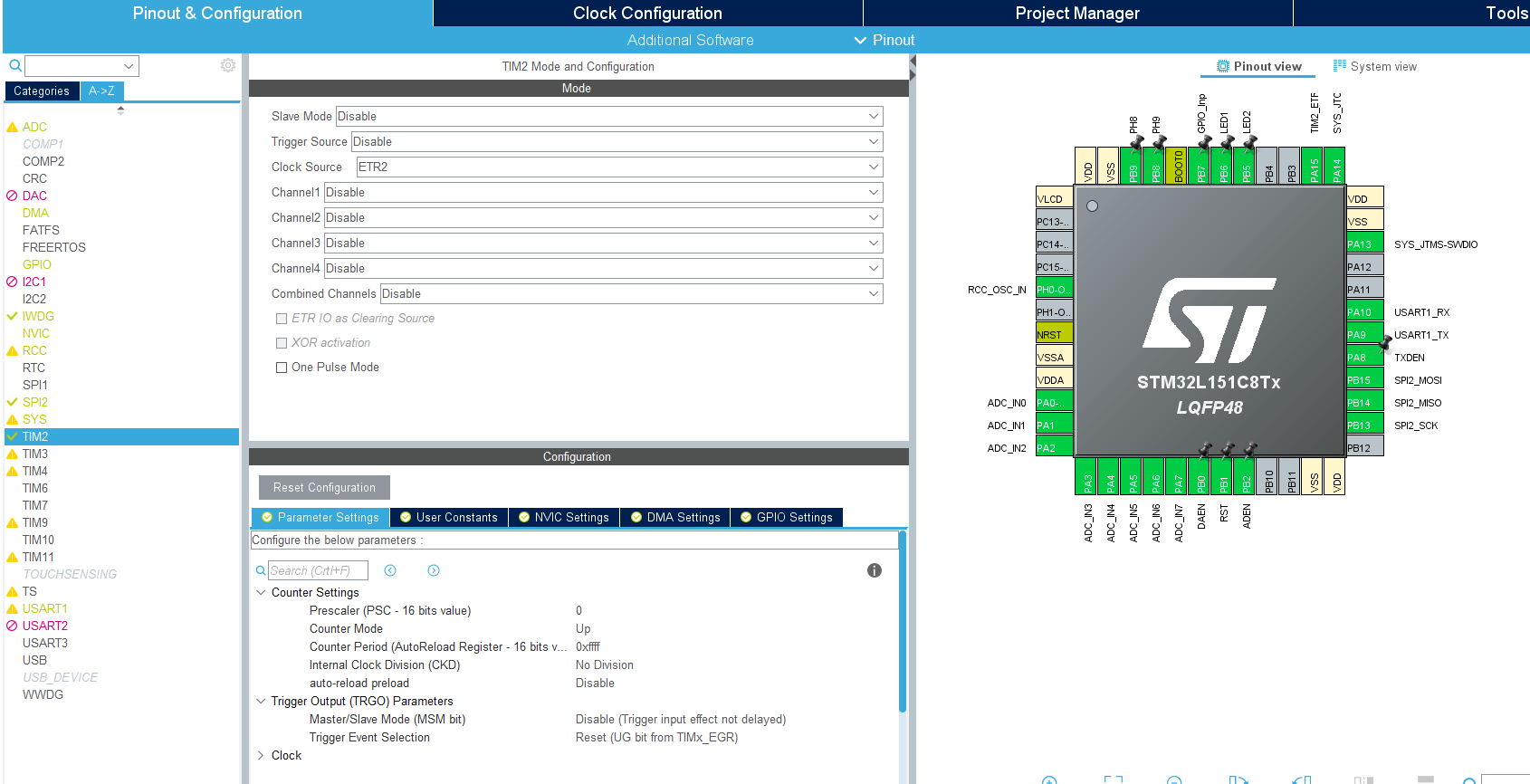

管脚及CUBEMX设置。
