全加器的电路图是：
按照图1给出的公式， 图2中红色方框内不应该是个或门吗？ 怎么是个异或门？
-
等级
本版专家分：717结帖率 21.67% -

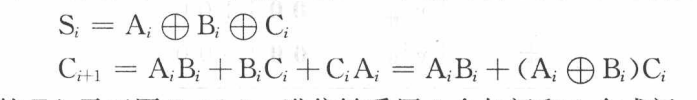

下图是一个全加器的逻辑公式。中Si表示和 Ci表示进位位 Ai,Bi表示加数和被加数的位

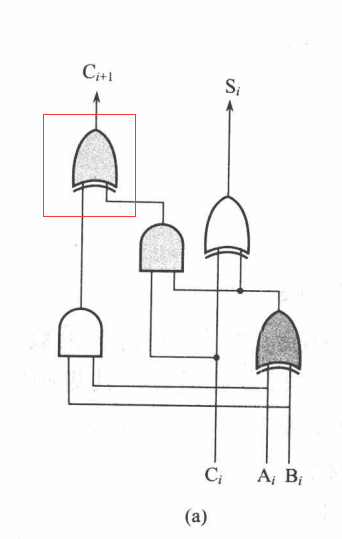

全加器的电路图是：
按照图1给出的公式， 图2中红色方框内不应该是个或门吗？ 怎么是个异或门？
展开阅读全文
-
等级
本版专家分：24881勋章
-
- 技术圈认证 用户完成年度认证，即可获得
-
- 签到王者 累计签到获取，不积跬步，无以至千里，继续坚持！
-
-
红花
2020年6月 扩充话题大版内专家分月排行榜第一
2020年5月 扩充话题大版内专家分月排行榜第一
2020年4月 扩充话题大版内专家分月排行榜第一
-
-
蓝花
2020年8月 扩充话题大版内专家分月排行榜第三
2020年7月 扩充话题大版内专家分月排行榜第三
-
-
虽然我很菜，也看出来错了，应该是或门
-
等级
本版专家分：168431勋章
-
- 技术圈认证 用户完成年度认证，即可获得
-
- 签到王者 累计签到获取，不积跬步，无以至千里，继续坚持！
-
-
红花
2020年7月 扩充话题大版内专家分月排行榜第一
2019年9月 扩充话题大版内专家分月排行榜第一
-
-
黄花
2020年9月 扩充话题大版内专家分月排行榜第二
2019年8月 扩充话题大版内专家分月排行榜第二
-
-
卧槽 你这是打算跨界吗？
-
等级
本版专家分：9200勋章
-
- 签到新秀 累计签到获取，不积跬步，无以至千里，继续坚持！
-
-
红花
2019年2月 其他开发语言大版内专家分月排行榜第一
2019年1月 Delphi大版内专家分月排行榜第一
2018年8月 Delphi大版内专家分月排行榜第一
2018年7月 Delphi大版内专家分月排行榜第一
2018年4月 Delphi大版内专家分月排行榜第一
2018年3月 Delphi大版内专家分月排行榜第一
-
- 黄花 2016年11月 Delphi大版内专家分月排行榜第二
-
-
蓝花
2011年10月 其他开发语言大版内专家分月排行榜第三
2010年8月 其他开发语言大版内专家分月排行榜第三
2007年5月 其他开发语言大版内专家分月排行榜第三
-
-
逻辑等价即可
