请教一个防火墙透明模式的问题

weixin_45788499 2020-12-23 04:30:25

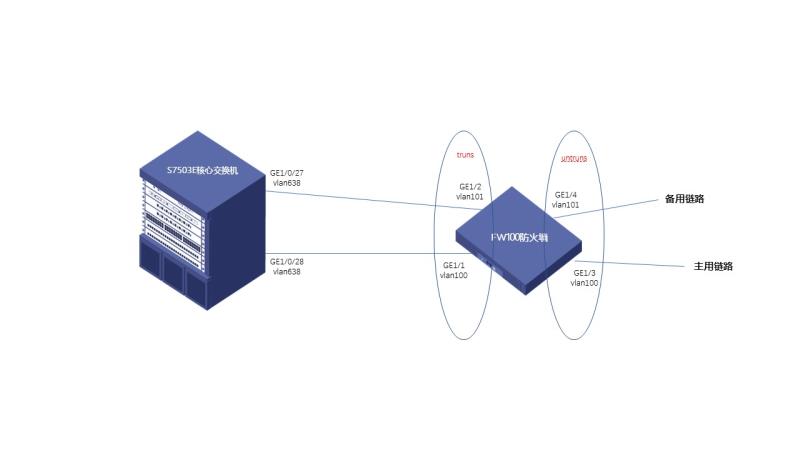

1、防火墙是h3c的f100-m-g,工作在透明模式。上面划分了两个vlan,vlan100和vlan101。端口1,3在vlan100,2,4在vlan101。端口1接核心交换机端口28,端口2接核心交换机端口27,端口3接外网主用链路,端口4接外网备用链路。 2、核心交换机是h3c的s7503e。端口27属于vlan638,28属于vlan538。核心交换机开启ospf。 3、防火墙端口1,2放在truns域,3,4在untruns域。 4、truns访问untruns策略为所有源ip到所有目的ip放通,所有源的服务和所有目的的服务放通。 5、untruns域访问truns域的策略同上。 问题: 通过上述方式连接后,备用链路不通,断开主用链路后备用链路恢复。 将防火墙换成一台二层交换机,同样方式划分vlan连接后,主、备链路均无问题。 请各位大大不吝赐教,万分感谢!
...全文
24891 5 打赏 收藏 转发到动态 举报
AI 作业
写回复
用AI写文章
5 条回复
切换为时间正序
请发表友善的回复…
发表回复
  • 打赏
  • 举报
回复
其实这个容易判断,换成二层交换机问题就解决的话,十有八九是数据包来回路径不一致的问题。
weixin_45788499 2021-03-06
  • 打赏
  • 举报
回复
不是的,一个是538,一个是638。问题已经解决了,h3c防火墙上要开启单向流检测功能
  • 打赏
  • 举报
回复
问题就是核心交换的27和28端口都在VLAN638里,图不是很清楚我看着像都是638 。
xiaoning552 2020-12-24
  • 打赏
  • 举报
回复
再看看防火墙端口设置,应该是防火墙端口的原因。
weixin_45788499 2020-12-24
  • 打赏
  • 举报
回复
引用 楼主 weixin_45788499的回复:
1、防火墙是h3c的f100-m-g,工作在透明模式。上面划分了两个vlan,vlan100和vlan101。端口1,3在vlan100,2,4在vlan101。端口1接核心交换机端口28,端口2接核心交换机端口27,端口3接外网主用链路,端口4接外网备用链路。 2、核心交换机是h3c的s7503e。端口27属于vlan638,28属于vlan538。核心交换机开启ospf。 3、防火墙端口1,2放在truns域,3,4在untruns域。 4、truns访问untruns策略为所有源ip到所有目的ip放通,所有源的服务和所有目的的服务放通。 5、untruns域访问truns域的策略同上。 问题: 通过上述方式连接后,备用链路不通,断开主用链路后备用链路恢复。 将防火墙换成一台二层交换机,同样方式划分vlan连接后,主、备链路均无问题。 请各位大大不吝赐教,万分感谢!
现在在三层交换机和防火墙上开通stp,结果发现居然有环路,搞不懂怎么会有环路
