自制开发板jtag识别不到zynq-7000 FPGA芯片

[l07aixuexi]

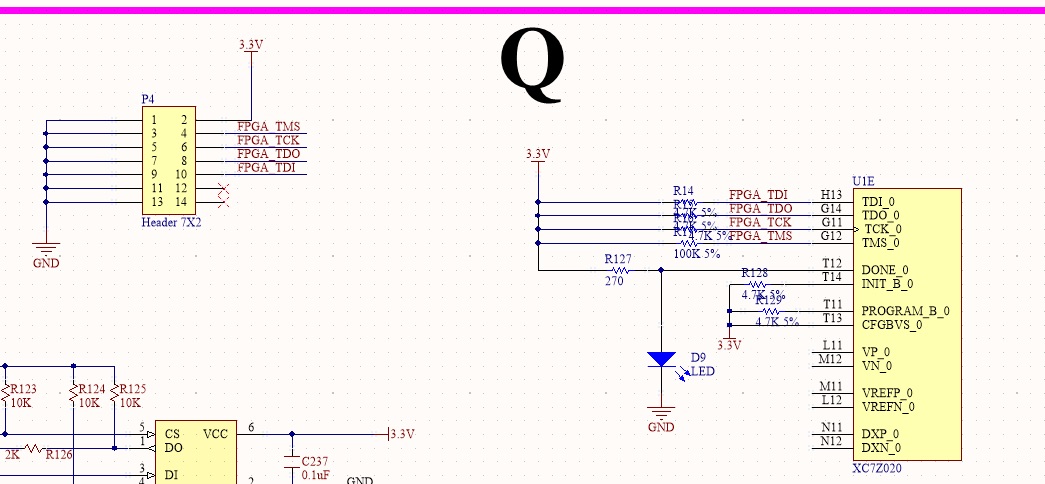

电源供电是正常的，应该也连接上了TCK\TMS\TDO\TDI,上拉电阻用的是100k，但是vivado就是识别不到芯片！

[老皮芽子]

识别不了芯片，不光是要检查JTAGE 电路，还需要检查FPGA的供电，1.0v/1.8v/1.5v/3.3v 供电是否正常，上电顺序是否按手册上的要求。

[l07aixuexi]

请问上电顺序怎么看，可以用示波器观察到吗

[l07aixuexi]

引用 1 楼 qq_708907433 的回复：

识别不了芯片，不光是要检查JTAGE 电路，还需要检查FPGA的供电，1.0v/1.8v/1.5v/3.3v 供电是否正常，上电顺序是否按手册上的要求。

请问上电顺序怎么看，可以用示波器观察到吗

[老皮芽子]

一般的示波器看不到上电的顺序，有些逻辑分析仪能抓到。主要是检查电源电路，注意各路电源的使能端 ENA 是否接对，要参考官方的设计文档。

[老皮芽子]

https://blog.csdn.net/weixin_43813325/article/details/106644326?utm_medium=distribute.wap_relevant_bbs_down.none-task-blog-baidujs-2.nonecase&depth_1-utm_source=distribute.wap_relevant_bbs_down.none-task-blog-baidujs-2.nonecase
看看这个对你应该有所帮助

[ksqnhm]

电源电压正确的前提下，看你的软复位引脚及POR复位先后顺序，要先进行软复位（或软复位一直拉高处理），再POR复位，才满足时序要求，不然就可能扫不到链。

[l07aixuexi]

引用 6 楼 ksqnhm 的回复：

电源电压正确的前提下，看你的软复位引脚及POR复位先后顺序，要先进行软复位（或软复位一直拉高处理），再POR复位，才满足时序要求，不然就可能扫不到链。

测了一下ps_POR_B和PS_SRST_B电压，一个是3.3V，一个是1.8V，PS_POR_B是通过电阻上拉连的3.3V，要是给早了，怎么让它延时呢

[l07aixuexi]

现在又测了一下jtag四根线的对地阻抗，发现TCK的阻抗不正常，不知道怎么回事[face]monkey2:053.png[/face]
