自举电容和旁路电容的关系如何？

NPN型电子羊 2021-02-23 10:27:12

本人昨天看《唐老师讲电赛之电机控制》里提到，栅极驱动芯片用到自举电路，老师讲电源处的旁路电容要十倍于自举电容。

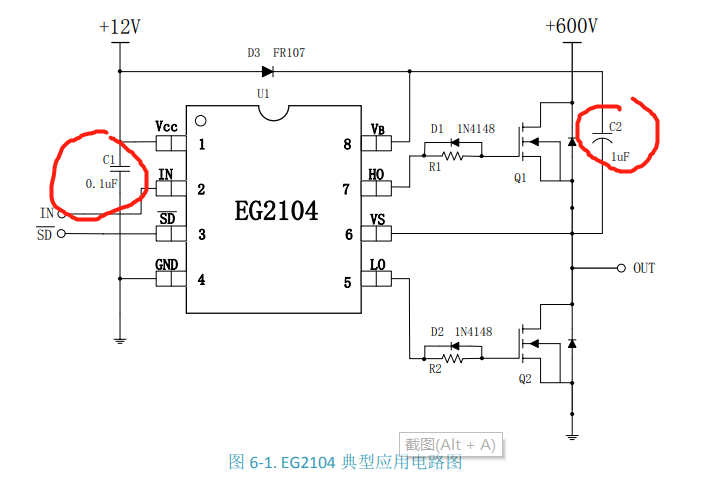

但是今天我看了一下EG2104的芯片手册，发现示例电路中，两者的关系反过来了，所以很疑惑哪个才是正确的？谁该更大？

...全文

438 3 打赏收藏转发到动态举报

写回复

用AI写文章

3 条回复

切换为时间正序

请发表友善的回复…

发表回复

NPN型电子羊 2021-03-18

打赏
举报

引用 1 楼 worldy 的回复:

原则上，旁路电容和自举电容没有什么关系，大小主要要考虑其所在的回路的时间常数是否合适；比如说，你这个电路，自举电容C2，OUT高电平期间，电容储存的电量要充分满足Q1驱动所需的电量，而在Out低期间，要要能给C2充电到12V，要从这个角度考虑C2的容量；而旁路电容C1主要的滤除高频，电压稳定主要要靠电解来承担，容量其实关系不大，效果要在实际中调整

原来如此。前些日子看了本书，书上讲的大意与你相同。谢谢

NPN型电子羊 2021-03-18

打赏
举报

原来如此。前些日子看了本书，书上讲的大意与你相同。谢谢

worldy 2021-02-23

打赏
举报

原则上，旁路电容和自举电容没有什么关系，大小主要要考虑其所在的回路的时间常数是否合适；比如说，你这个电路，自举电容C2，OUT高电平期间，电容储存的电量要充分满足Q1驱动所需的电量，而在Out低期间，要要能给C2充电到12V，要从这个角度考虑C2的容量；而旁路电容C1主要的滤除高频，电压稳定主要要靠电解来承担，容量其实关系不大，效果要在实际中调整
