422和485的区别

lulutianxaidier 2021-02-23 10:36:36

我们都知道422是全双工的
但485却有半双工的也有全双工的
那么全双工的485和422有什么区别

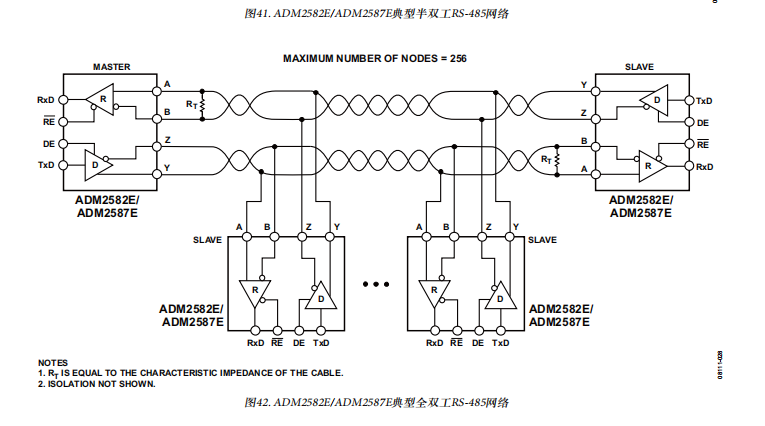

上面这个是ADM2587带隔离的422和485发射芯片

...全文

707 7 打赏收藏转发到动态举报

写回复

用AI写文章

7 条回复

切换为时间正序

请发表友善的回复…

发表回复

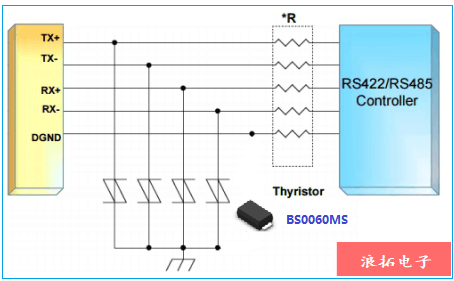

dianlubaohu 2021-03-05

打赏
举报

lulutianxaidier 2021-03-02

打赏
举报

大哥，，所以你说一下全双工485和422的区别呀，，，，我不懂才发帖的呀

worldy 2021-02-25

打赏
举报

引用 6 楼 Idolulu 的回复:

[quote=引用 1 楼 worldy 的回复:]哪里来的485全双工？ 485不能全双工！

485可以全双工[/quote] 两线方式，如何全双工，请指教？

事在人wёi 2021-02-24

打赏
举报

485不能全双工！

worldy 2021-02-23

打赏
举报

哪里来的485全双工？ 485不能全双工！

worldy 2021-02-23

打赏
举报

引用 2 楼 lulutianxaidier 的回复:

额，，，你看看图啊，，，，全双工485，，，，，ADUM2587手册你可以看一下，，，，，我就是不明白全双工的485 的422的区别才发帖的。。。。。

好好去研究一下什么是422，什么是485，各有什么特征

lulutianxaidier 2021-02-23

打赏
举报

额，，，你看看图啊，，，，全双工485，，，，，ADUM2587手册你可以看一下，，，，，我就是不明白全双工的485 的422的区别才发帖的。。。。。

本文主要为rs422转rs485接口转换器原理图。希望对你的学习有所帮助。

1、RS-232-C是美国电子工业协会EIA（Electronic Industry Association）制定的一种串行物理接口标准。RS是英文“推荐标准”的缩写，232为标识号，C表示修改次数。RS-232-C总线标准设有25条信号线，包括一个主通道和一个辅助通道，在多数情况下主要使用主通道，对于一般双工通信，仅需几条信号线就可实现，如一条发送线、一条接收线及一条地线。RS-232-C标准规定的数据传输速率为每秒50、75、 100、150、300、600、1200、2400、4800、9600、19200波特。RS-232-C标准规定，驱动器允许有2500pF的电容负载，通信距离将受此电容限制，例如，采用150pF/m的通信电缆时，最大通信距离为15m；若每米电缆的电容量减小，通信距离可以增加。传输距离短的另一原因是RS-232属单端信号传送，存在共地噪声和不能抑制共模干扰等问题，因此一般用于20m以内的通信。 2、RS-485总线,在要求通信距离为几十米到上千米时，广泛采用RS-485 串行总线标准。RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。加上总线收发

RS-232、RS422和RS-485区别

RS232，RS422，RS485的区别 1、RS-232-C 　　RS-232-C是美国电子工业协会EIA（Electronic Industry Association）制定的一种串行物理接口标准。RS是英文“推荐标准”的缩写,232为标识号,C表示修改次数。RS-232-C总线标准设有25条信号线,包括一个主通道和一个辅助通道。在多数情况下主要使用主通道,对于一般双工通信,仅需几条信号线就可实现,如一条发送线、一条接收线及一条地线。　　RS-232-C标准规定的数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。　　RS-232-C标准规定,驱动器允许有2500pF的电容负载,通信距离将受此电容限制,例如,采用150pF/m的通信电缆时,最大通信距离为15m;若每米电缆的电容量减小,通信距离可以增加。传输距离短的另一原因是RS-232属单端信号传送,存在共地噪声和不能抑制共模干扰等问题,因此一般用于20m以内的通信。 2、RS-485 　　RS-485总线,在要求通信距离为几十米到上千米时,广泛采用RS-485 串行总线　　RS-485采用平衡发送和差分接收,因此具有抑制共模干扰的能力。加上总线收发器具有高灵敏度,能检测低至200mV的电压,故传输信号能在千米以外得到恢复。　　RS-485采用半双工工作方式,任何时候只能有一点处于发送状态,因此,发送电路须由使能信号加以控制。　　RS-485用于多点互连时非常方便,可以省掉许多信号线。应用RS-485可以联网构成分布式系统,其允许最多并联32台驱动器和32台接收器。 3、RS-422 　　RS422总线,RS485和RS422电路原理基本相同,都是以差动方式发送和接受,不需要数字地线。　　差动工作是同速率条件下传输距离远的根本原因,这正是二者与RS232的根本区别,因为RS232是单端输入输出,双工工作时至少需要数字地线。发送线和接受线三条线（异步传输）,还可以加其它控制线完成同步等功能。　　RS422通过两对双绞线可以全双工工作收发互不影响,而RS485只能半双工工作,发收不能同时进行,但它只需要一对双绞线。　　RS422和RS485在19kpbs下能传输1200米。用新型收发器线路上可连接台设备。

RS422&RS485的应用笔记，讲述串口通信协议与标准。另附翻译。
