C#如何将【记录了图片信息的二进制文件】转为正常可打开的图片文件？

[Dust_Evc]

一个原始二进制文件，一个正常图片文件，利用C#语言，前者该如何转为后者？

数据源链接(免费下载)：https://download.csdn.net/download/Dust_Evc/16675902

在尝试了网上介绍的方法后还是失败（主体如下代码），故恳请各位大佬帮助！

FileStream ReadStream = new FileStream(openFile.FileName, FileMode.Open, FileAccess.Read);
byte[] data = new byte[ReadStream.Length];
ReadStream.Read(data, 0, data.Length);

 // 将读取的数据转为图片
 MemoryStream bs = new MemoryStream(data);
pictureBox1.Image = Image.FromStream(bs);
或者：pictureBox1.Image = new Bitmap(bs);

ReadStream.Close();
WriteStream.Close();

[兔子-顾问]

无法下载，提示需要下载码，你放百度网盘吧

• 打赏
• 举报

回复 赞

[Dust_Evc]

链接：https://pan.baidu.com/s/1Ae5oAo4t7nyOIAEGZbBXnQ 提取码：9958 好的，第一次在论坛提问，感谢大神帮助！

• 打赏
• 举报

回复 赞

[Dust_Evc]

引用 1 楼 兔子党-顾问 的回复:

无法下载，提示需要下载码，你放百度网盘吧

您好！已贴出百度网盘链接

• 打赏
• 举报

回复 赞

[desperaso]

首先你那个raw文件，用raw查看器打不开，谁知道是啥格式。
好吧，就算是raw格式的吧，用这个

public class ReadTIF
    {
        public static  int[][] ReadTifData(string FileName)
        {
            Bitmap bmp = Bitmap.FromFile(FileName) as Bitmap ;
            FileStream stream = new FileStream(FileName, FileMode.Open, FileAccess.Read);
            BinaryReader TIFReader = new BinaryReader(stream);

            int Width = bmp.Width ;
            int Height = bmp.Height ;


            int colr = 0;
            byte[] pixelData = new byte[2];
            int[][] Imdata = new int[Width][];
            for (int i = 0; i < Width; i++)
            {
                Imdata[i] = new int[Height];
            }
            for (int j = 0; j < Height; j++)
            {
                for (int i = 0; i < Width; i++)
                {
                    pixelData = TIFReader.ReadBytes(2);
                    colr = (pixelData[1] * 256 + pixelData[0]);
                    Imdata[i][j] = colr;

                }
            }
            stream.Close();
            return Imdata;
        }


        public static int[][] ReadRawData(string FileName,int Width,int Height)
        {
            int[][] result = new int[Width][];
            for(int i=0;i<Width;i++)
            {
                result[i] = new int[Height];
            }
            ushort[] pix16;

                BinaryReader br = new BinaryReader(File.Open(FileName, FileMode.Open));
                ushort pixShort;

                long iTotalSize = br.BaseStream.Length;
                int iNumberOfPixels = (int)(iTotalSize / 2);
                pix16 = new ushort[iNumberOfPixels];
                for (int i = 0; i < iNumberOfPixels; ++i)
                {
                    pixShort = (ushort)(br.ReadUInt16());
                    pix16[i] = pixShort;
                }
            for(int i=0;i<Width;i++)
            {
                for(int j=0;j<Height;j++)
                {
                    result[i][j]= (int)(pix16[i *Height  + j]);
                }
            }
            return result;
        }



        public static int[][] ReadRawData(string FileName, int Width, int Height,out int MaxValue,out int MinValue)
        {
            MaxValue = 0;
            MinValue = 65535;
            int[][] result = new int[Width][];
            for (int i = 0; i < Width; i++)
            {
                result[i] = new int[Height];
            }
            ushort[] pix16;

            BinaryReader br = new BinaryReader(File.Open(FileName, FileMode.Open));
            ushort pixShort;

            long iTotalSize = br.BaseStream.Length;
            int iNumberOfPixels = (int)(iTotalSize / 2);
            pix16 = new ushort[iNumberOfPixels];
            for (int i = 0; i < iNumberOfPixels; ++i)
            {
                pixShort = (ushort)(br.ReadUInt16());
                pix16[i] = pixShort;
            }
            for (int i = 0; i < Width; i++)
            {
                for (int j = 0; j < Height; j++)
                {
                    result[i][j] = (int)(pix16[i * Height + j]);
                    if (MaxValue < result[i][j])
                        MaxValue = result[i][j];
                    if (MinValue > result[i][j])
                        MinValue = result[i][j];
                }

            }
            return result;
        }

    }

• 打赏
• 举报

回复 赞

[desperaso]

接上面

public static Bitmap TifToBmp(int[][] TifData, int maxv, int minv)
        {
            int Width = TifData.Length;
            int Height = TifData[1].Length;
            Bitmap TifMap = new Bitmap(Width, Height);
            int diff = maxv - minv;

            Rectangle rect = new Rectangle(0, 0, TifMap.Width, TifMap.Height);
            BitmapData srcBmpData = TifMap.LockBits(rect, ImageLockMode.ReadWrite, PixelFormat.Format24bppRgb);
            IntPtr srcPtr = srcBmpData.Scan0;
            int scanWidth = srcBmpData.Width * 3;
            int src_bytes = scanWidth * TifMap.Height;
            byte[] srcRGBValues = new byte[src_bytes];
            Marshal.Copy(srcPtr, srcRGBValues, 0, src_bytes);
            for (int j = 0; j < Height; j++)
            {
                for (int i = 0; i < Width; i++)
                {
                    int colr = (int)((double)(TifData[i][j] - minv) * 256 / diff);
                    if (colr > 255)
                        colr = 255;
                    if (colr < 0)
                        colr = 0;
                    srcRGBValues[j * scanWidth + i * 3 + 2] = (byte)colr;
                    srcRGBValues[j * scanWidth + i * 3 + 1] = (byte)colr;
                    srcRGBValues[j * scanWidth + i * 3 + 0] = (byte)colr;
                }
            }

            Marshal.Copy(srcRGBValues, 0, srcPtr, src_bytes);
            TifMap.UnlockBits(srcBmpData);
            return TifMap;
        }

调用
public int Maxv =65535;
public int Minv = 0;
TifData = ReadTIF.ReadRawData(open.FileName, ImgWidth宽, ImgHeight高, out Maxv,out Minv);
Pic_Show.BackgroundImage = ImageProcess.TifToBmp(TifData, Maxv, Minv);

• 打赏
• 举报

回复 赞

[xuzuning]

tzbh...... 你这是 CAD 的加密数据文件

• 打赏
• 举报

回复 赞

[Dust_Evc]

引用 11 楼 xuzuning 的回复:

既然 ps 也只认为是 二进制映射，那个 1210，1240 也真能想得出

非常感谢大佬的帮助！但发现您的代码把行列弄混了，导致转换后的图行列对调了。对您的代码略微改动后，成功转换成正常位图格式。

        private void button2_Click(object sender, EventArgs e)
        {
            var ar = File.ReadAllBytes("输入文件.raw");
            int w = 1240;
            int h = 1210;
            Bitmap bitm = new Bitmap(w, h);

            int i = 0;
            for (var y = 0; y < h; y++)
            {
                for (var x = 0; x < w; x++)
                {
                    var n = ar[i++];
                    bitm.SetPixel(x, y, Color.FromArgb(n, n, n));
                }
            }
            pictureBox1.Image = bitm;
            bitm.Save(@"输出文件.png", System.Drawing.Imaging.ImageFormat.Png);

• 打赏
• 举报

回复 赞

[Dust_Evc]

引用 10 楼 desperaso 的回复:

那要不试一试这个吧 链接: https://pan.baidu.com/s/1FhjbmXcm4MkJUKaXM3oh1A 提取码: ubga 在google上找找，很多的

好的，非常感谢大佬帮助！

• 打赏
• 举报

回复 赞

[desperaso]

我跟raw较了个什么劲。。。。

• 打赏
• 举报

回复 赞

[Dust_Evc]

作为论坛新人，在下可用分目前只有两位数，不好意思未能给予各位太多积分

• 打赏
• 举报

回复 赞

[desperaso]

引用 8 楼 Dust_Evc 的回复:

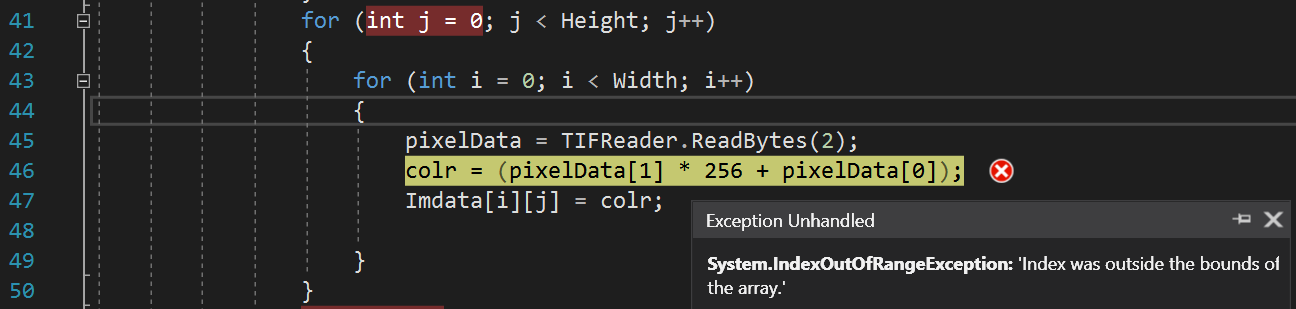

[quote=引用 5 楼 desperaso 的回复:]接上面 您好！您的ReadTifData、ReadRawData方法都出错了呢~ ReadTifData正常的位图格式(tif、jpg、png)也打不开，报错如下图

那要不试一试这个吧 链接: https://pan.baidu.com/s/1FhjbmXcm4MkJUKaXM3oh1A 提取码: ubga 在google上找找，很多的

• 打赏
• 举报

回复 赞

[xuzuning]

既然 ps 也只认为是 二进制映射，那个 1210，1240 也真能想得出

var ar = File.ReadAllBytes("原始二进制文件.raw");
            int h = 1240;
            int w = 1210;
            bm = new Bitmap(w, h);
            int i = 0;
            for (var x = 0; x < w; x++)
            {
                for (var y = 0; y < h; y++)
                {
                    var n = ar[i++];
                    bm.SetPixel(x, y, Color.FromArgb(n, n, n));

                }

            }
            bm.Save("1,jpg", System.Drawing.Imaging.ImageFormat.Jpeg);

• 打赏
• 举报

回复 赞

[xuzuning]

不过就是把每个字节当作亮度信号而已

• 打赏
• 举报

回复 赞

[Dust_Evc]

[quote=引用 5 楼 desperaso 的回复:]接上面 您好！您的ReadTifData、ReadRawData方法都出错了呢~ ReadTifData正常的位图格式(tif、jpg、png)也打不开，报错如下图

• 打赏
• 举报

回复 赞

[Dust_Evc]

引用 6 楼 xuzuning 的回复:

tzbh...... 你这是 CAD 的加密数据文件

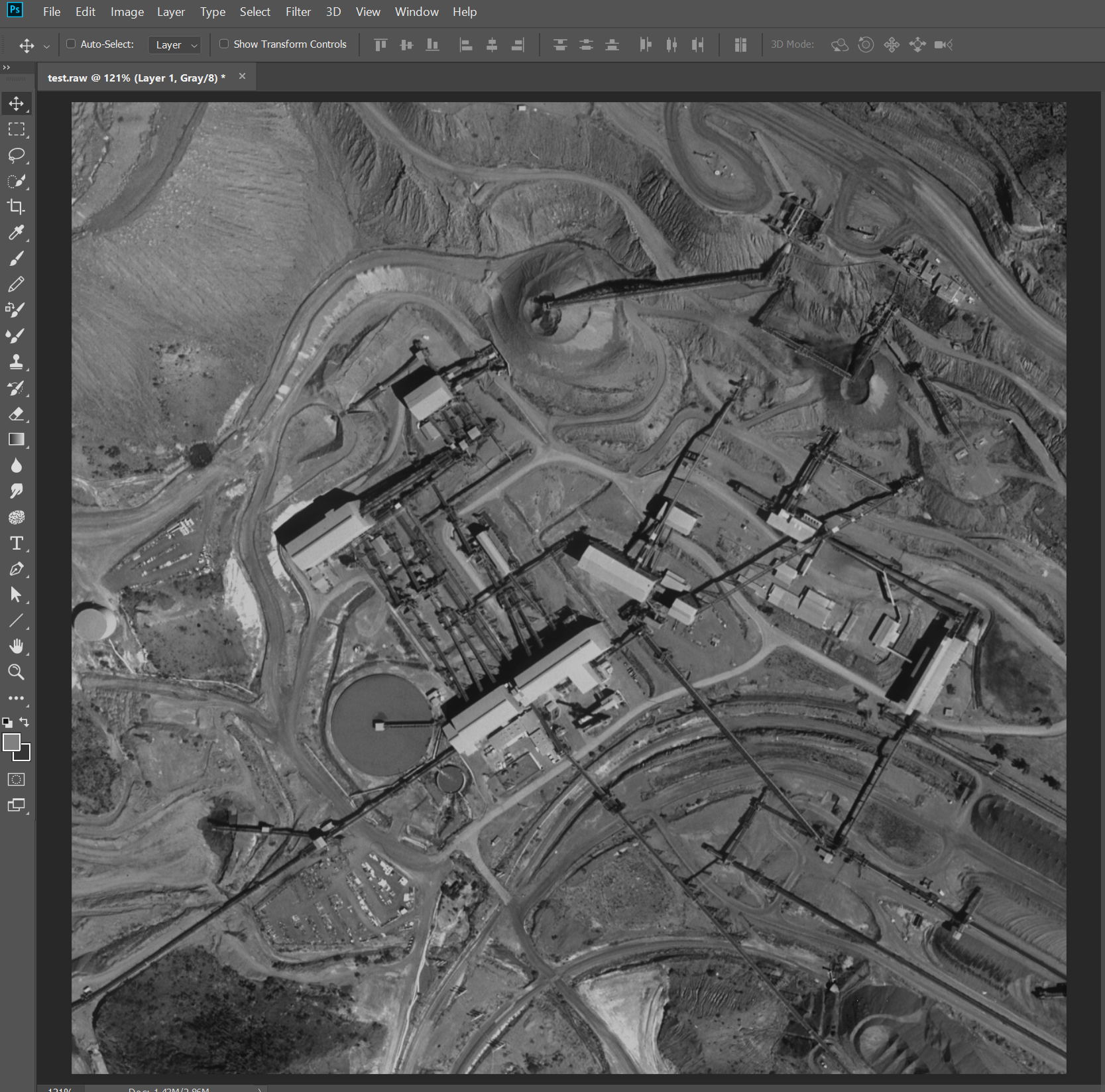

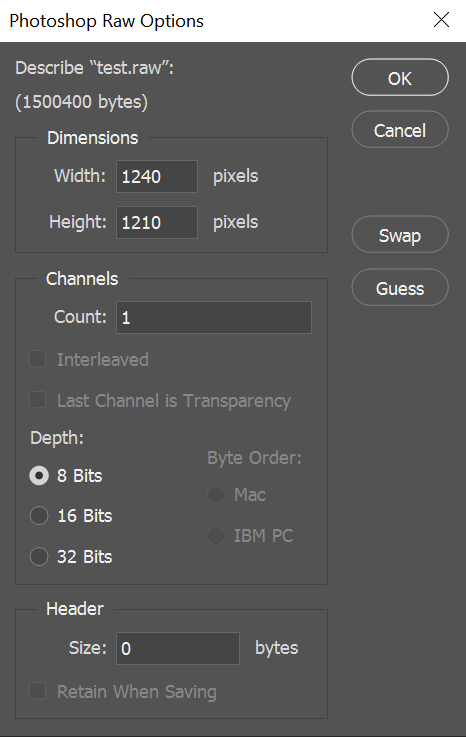

请问大佬是怎么知道该文件实际格式的呢？ 我今天看这个帖子：https://blog.csdn.net/huddheaven/article/details/37807379，尝试用PS打开，结果成功了，直接将test.raw拖进PS，默认设置即可正确显示出图片，之后就可以导出为正常位图格式。 那问题是该如何在C#里实现呢？

• 打赏
• 举报

回复 赞
