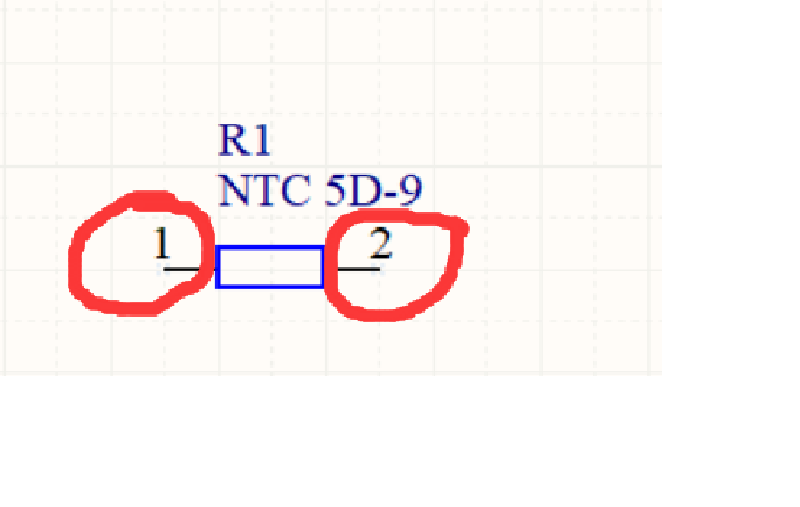

请问AD画图里元件两侧的数字怎么去掉

Wesitomc 2021-05-02 12:11:23

...全文

1796 5 打赏收藏转发到动态举报

写回复

5 条回复

切换为时间正序

请发表友善的回复…

发表回复

englightened 2022-05-20

打赏
举报

回复

Xa_L 2021-05-12

打赏
举报

回复

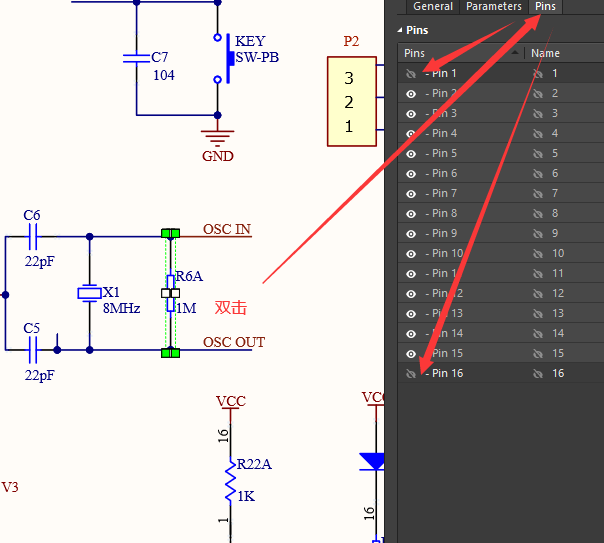

双击器件就出现了器件信息，可以选择隐藏或者删除

worldy 2021-05-04

打赏
举报

回复

进入元件的库编辑。双击引脚，将diaplayname 和 designator 的visible勾选去掉

seedundersnow 2021-05-03

打赏
举报

回复

你可以把图画的大一点，或者分开到几张图上面去，没有必要搞太挤。

seedundersnow 2021-05-03

打赏
举报

回复

为什么要去掉？你可以打开对应的原理图库编辑，或者自己做原理图库。
