mfc+opengl画几何图形，屏幕坐标与OpenGl坐标关系。

[草履虫程序员]

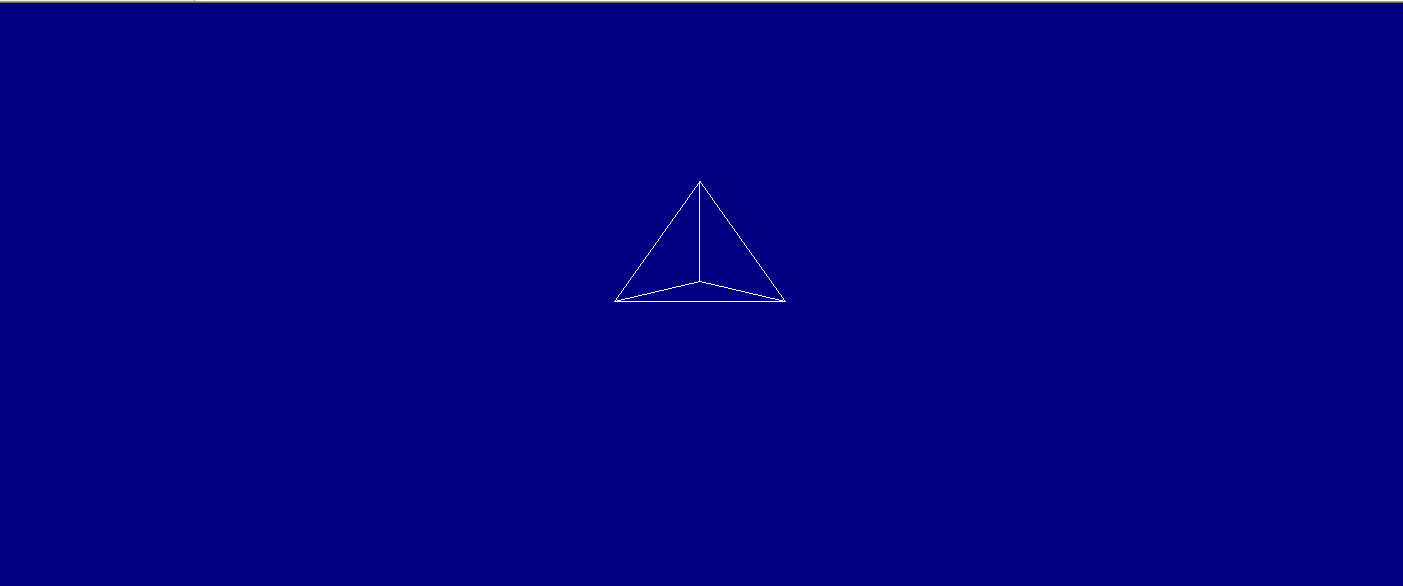

我按照网上的例子，画了这样一个图形。如下图：

对应的OpenGL函数是这样：
glTranslatef(0.0f, 0.0f, -6.0f); //移动物体到显示区
glPolygonMode(GL_FRONT_AND_BACK, GL_LINE); //以边线方式绘制三角形
//绘制3个三角形的三个顶点
glBegin(GL_TRIANGLES);
glVertex3f(-0.6f, 0.0f, 0.0f);
glVertex3f(0.6f, 0.0f, 0.0f);
glVertex3f(0.0f, 0.15f, 0.6f);

glVertex3f(-0.6f, 0.0f, 0.0f);
glVertex3f(0.0f, 0.15f, 0.6f);
glVertex3f(0.0f, 0.9f, 0.6f);

glVertex3f(0.0f, 0.9f, 0.6f);
glVertex3f(0.0f, 0.15f, 0.6f);
glVertex3f(0.6f, 0.0f, 0.0f);
glEnd();
关键的是glVertex3f(x,y,z);
这个数值跟屏幕当中的屏幕坐标的关系，想请教这方面的朋友。

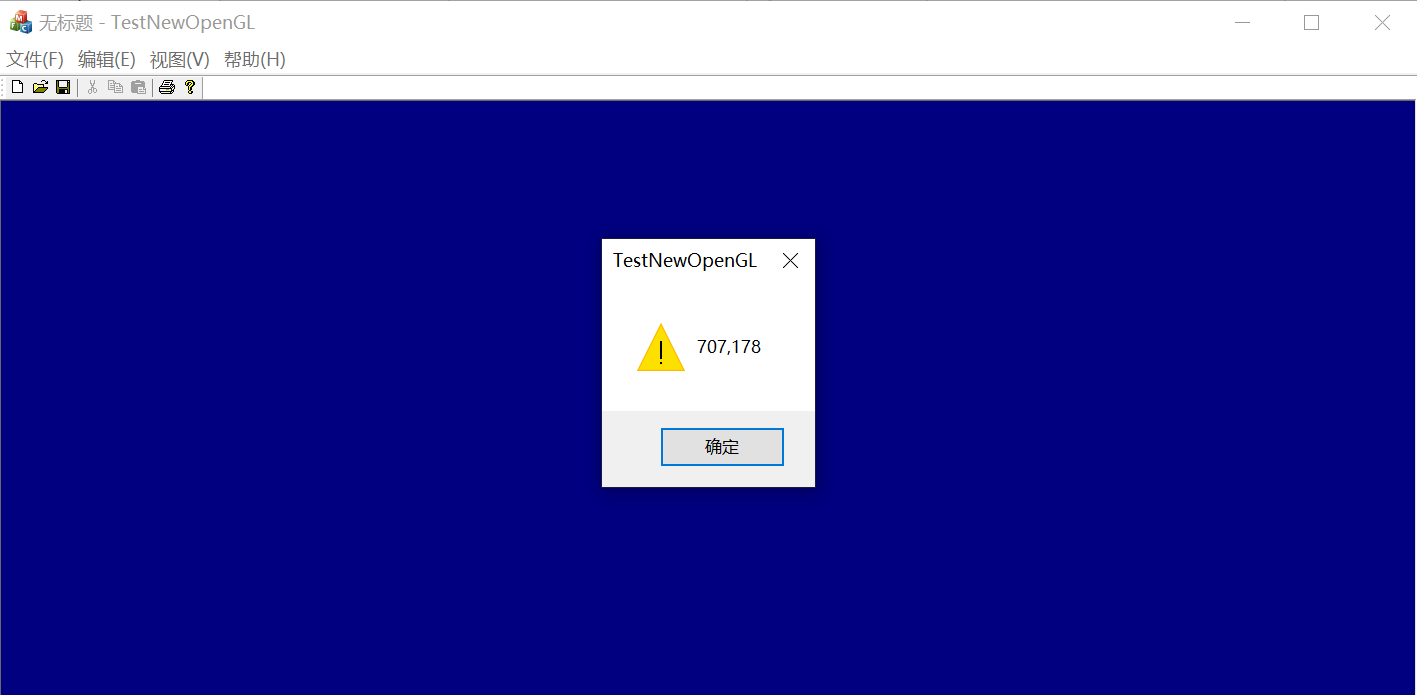

我在三角形顶部这里鼠标单击，获取的坐标数值是：如下图所示：

我就想知道，现在我想鼠标任意的画线，这个坐标点确定了，如何转换成opengl的坐标数值，包括模型的坐标值。

[schlafenhamster]

// 目标：测试OpenGL窗口视口坐标 // 结果：glutInitWindowSize(640, 480); 指定的是windows概念中窗口(看得见，可移动， // 最大化，最小化等操作)大小，以像素为单位 . // OpenGL中的窗口和视口是逻辑上的概念，其中窗口范围是画图时指定顶点坐标使用的坐标， // 而视口范围是将windows中概念中实际窗口映射成的范围 #define GLUT_DISABLE_ATEXIT_HACK void myInit(void) { glClearColor(1.0, 1.0, 1.0, 0.0); // 设置背景色为白色 glColor3f(0.0f, 0.0f, 0.0f); // 绘图颜色为黑色 glPointSize(4.0); // 设置点大小为4x4像素 // 1. 如果不做任何处理，OpenGL默认坐标范围为 x=[-1,1] y=[-1,1] // 2. 只指定世界窗口坐标范围，默认视口坐标范围与世界窗口一样，按世界窗口绘图即可 /*glMatrixMode(GL_PROJECTION); glLoadIdentity(); gluOrtho2D(0.0, 500, 0.0, 100);*/ // 3. 同时指定世界窗口坐标和视口范围，会发生从世界窗口坐标转换为视口坐标，按世界窗口绘图即可 glMatrixMode(GL_PROJECTION); glLoadIdentity(); gluOrtho2D(-2, 2, -1, 1); glViewport(73, -250, 11, 100); }

[草履虫程序员]

引用 1 楼 schlafenhamster 的回复:

// 目标：测试OpenGL窗口视口坐标 // 结果：glutInitWindowSize(640, 480); 指定的是windows概念中窗口(看得见，可移动， // 最大化，最小化等操作)大小，以像素为单位 . // OpenGL中的窗口和视口是逻辑上的概念，其中窗口范围是画图时指定顶点坐标使用的坐标， // 而视口范围是将windows中概念中实际窗口映射成的范围 #define GLUT_DISABLE_ATEXIT_HACK void myInit(void) { glClearColor(1.0, 1.0, 1.0, 0.0); // 设置背景色为白色 glColor3f(0.0f, 0.0f, 0.0f); // 绘图颜色为黑色 glPointSize(4.0); // 设置点大小为4x4像素 // 1. 如果不做任何处理，OpenGL默认坐标范围为 x=[-1,1] y=[-1,1] // 2. 只指定世界窗口坐标范围，默认视口坐标范围与世界窗口一样，按世界窗口绘图即可 /*glMatrixMode(GL_PROJECTION); glLoadIdentity(); gluOrtho2D(0.0, 500, 0.0, 100);*/ // 3. 同时指定世界窗口坐标和视口范围，会发生从世界窗口坐标转换为视口坐标，按世界窗口绘图即可 glMatrixMode(GL_PROJECTION); glLoadIdentity(); gluOrtho2D(-2, 2, -1, 1); glViewport(73, -250, 11, 100); }

可否转换呢？给一个提示。

[schlafenhamster]

搜索 OpenGL视口变换

[草履虫程序员]

引用 3 楼 schlafenhamster 的回复:

搜索 OpenGL视口变换

网上的代码写进去，基本上没有结果。

[schlafenhamster]

关键在 鼠标 取的 点 和 窗口 一致 void main (int argc, char** argv) { glutInit (&argc, argv); glutInitWindowPosition (180,180);// window glutInitWindowSize (WIN_WIDTH,WIN_HEIGHT);// client glutCreateWindow("triangle"); // 投影 init(); // printf ("Press 1 to 9"); // glutKeyboardFunc(keyFcn); glutMouseFunc(mouse); glutDisplayFunc(pointTriangle); glutIdleFunc(pointTriangle); glutMainLoop(); } #include <stdlib.h> #include <stdio.h> #include <math.h> // #include "glut.h" // #define WIN_WIDTH 600 #define WIN_HEIGHT 600 //GLint number = 1; GLfloat pt1[2] = {300,200};// GLfloat pt2[2] = {100,400};// GLfloat pt3[2] = {500,400}; void init (void) { glClearColor (1.0, 1.0, 1.0, 0.0); glMatrixMode (GL_PROJECTION); // 投影 和窗口 一致 gluOrtho2D(0.0, WIN_WIDTH, 0.0, WIN_HEIGHT); } 检查 点的位置 void mouse(int button, int state, int x, int y) { if (button == GLUT_LEFT_BUTTON) { if (state == GLUT_DOWN) { printf("left x=%d y=%d\n",x,WIN_HEIGHT-y); } } }

[schlafenhamster]

绘制 函数 void pointTriangle (void) { glPointSize(5); glClear (GL_COLOR_BUFFER_BIT); // green point are covered by glColor3f (0.0, 1.0, 0.0);// green glBegin (GL_POINTS);// . . // . glVertex2fv (pt2);// {200,400} x=200 y=400 glVertex2fv (pt3);// {600,400} x=600 y=400 glVertex2fv (pt1);// {400,200} x=400 y=200 glEnd (); glColor3f (1.0, 0.0, 0.0);// red glBegin(GL_LINES); glVertex2fv (pt2); glVertex2fv (pt3); // glVertex2fv (pt3); glVertex2fv (pt1); // glVertex2fv (pt1); glVertex2fv (pt2); glEnd(); // glFlush(); }

[schlafenhamster]

我想鼠标任意的画线 因为 投影的 问题 2D 的 可以 做 3D 的 不行

[草履虫程序员]

引用 5 楼 schlafenhamster 的回复:

我想鼠标任意的画线 因为 投影的 问题 2D 的 可以 做 3D 的 不行

2D的也可以，能否提供一个最简单例子。
