关于矩阵键盘的Proteus仿真问题

[weixin_50356963]

新手刚学Proteus不久，想用Proteus做一个51的开发板，但是其实对电路结构并不是很熟悉，只能摸索着来。在弄矩阵键盘的时候出现了一点问题，如下所示。

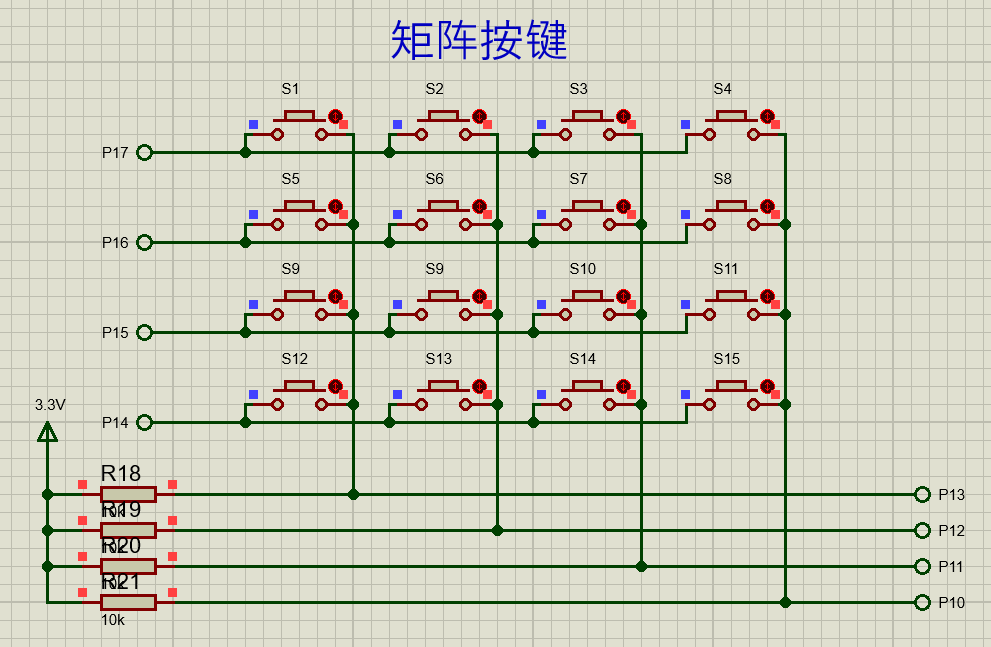

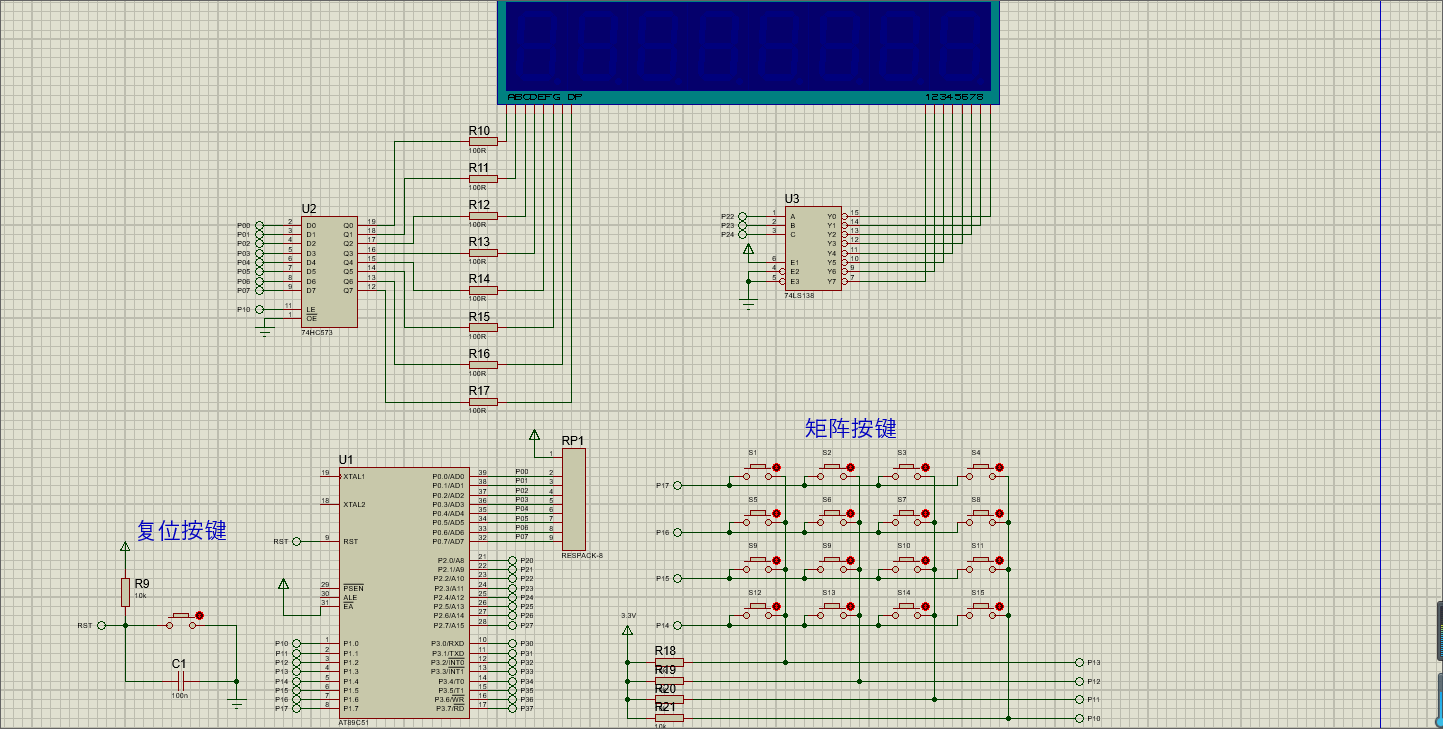

这是电路结构

先用简单的代码试一下是否可行

#include "reg52.h"

typedef unsigned char u8;
typedef unsigned int u16;

#define GPIO_DIG P0
#define GPIO_KEY P1

u8 code smgduan[10]={0x3f,0x6,0x5B,0x4F,0x66,0x6D,0x7D,0x7,0x7F,0x6F};

u8 keyvalue;

void delay(u16 i)
{
     	 while(i--);
}

void keydown()
{
	  u8 a=0;
	  GIPO_KEY=0x0f;
	  if(GPIO_KEY!=0x0f)
	  {
	  		delay(1000);
			if(GPIO_KEY!=0x0f)
			{
				  switch(GPIO_KEY)
				  {
					   case(0x07):keyvalue=1;break;
					   case(0x0b):keyvalue=2;break;
					   case(0x0d):keyvalue=3;break;
					   case(0x0e):keyvalue=4;break;
				  }
				  GPIO_KEY=0xf0;
				  switch(GPIO_KEY)
				  {
					   case(0x70):keyvalue=keyvalue;break;
					   case(0xb0):keyvalue=keyvalue+4;break;
					   case(0xd0):keyvalue=keyvalue+8;break;
					   case(0xe0):keyvalue=keyvalue+12;break;
				  }
				  while((a<50)&&(GPIO_KEY!=0x0f))
				  {
						delay(1000);
						a++;
				  }
			}
	  }
}

void main()
{
		 while(1)
		 {
			  keydown();
			  GPIO_DIG=smgduan[keyvalue];
		 }
}

用一个4×4矩阵，分别代表1~16这16个数字，按下一个键以后数码管就显示该数字。

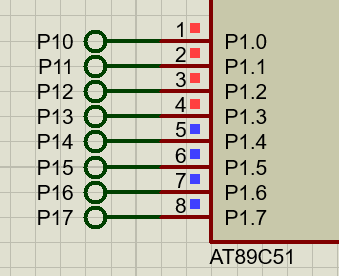

出现的问题是，开始仿真时，给高四位P14~P17输出低电平，低四位P10~P13输出高电平，如图所示。

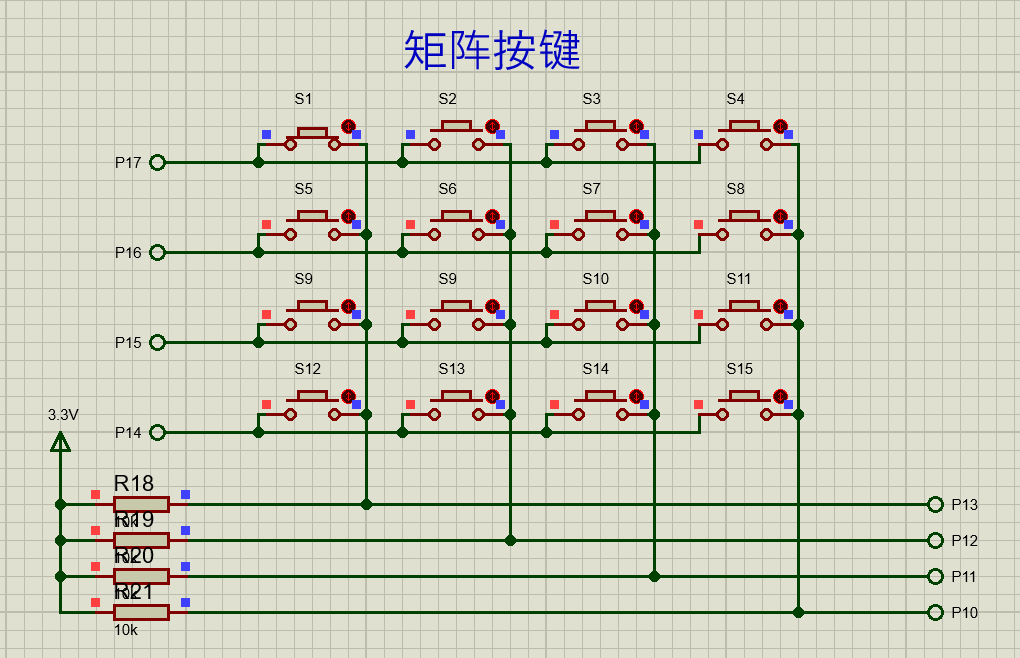

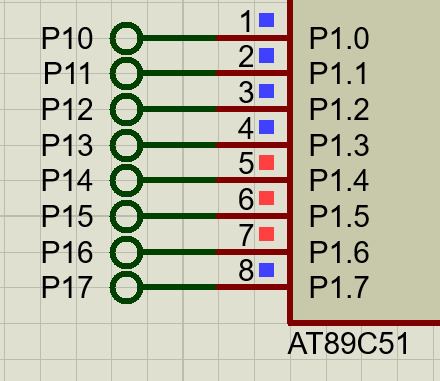

按照我的想法，按下S1以后，低四位应该是只有P13才变成低，结果低四位全部变成了低电平，并且高四位的P14~P16也发生了变化。

思考了一天这个问题，不知道问题出现在哪里，本人是刚上路的小白，求各位大佬帮我指出问题所在！！！谢谢各位大佬！

[智者知已应修善业]

https://blog.csdn.net/xianfajushi/article/details/80884859?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522162707965216780262553468%2522%252C%2522scm%2522%253A%252220140713.130102334.pc%255Fblog.%2522%257D&request_id=162707965216780262553468&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2~blog~first_rank_v2~rank_v29-1-80884859.pc_v2_rank_blog_default&utm_term=%E7%9F%A9%E9%98%B5&spm=1018.2226.3001.4450

[智者知已应修善业]

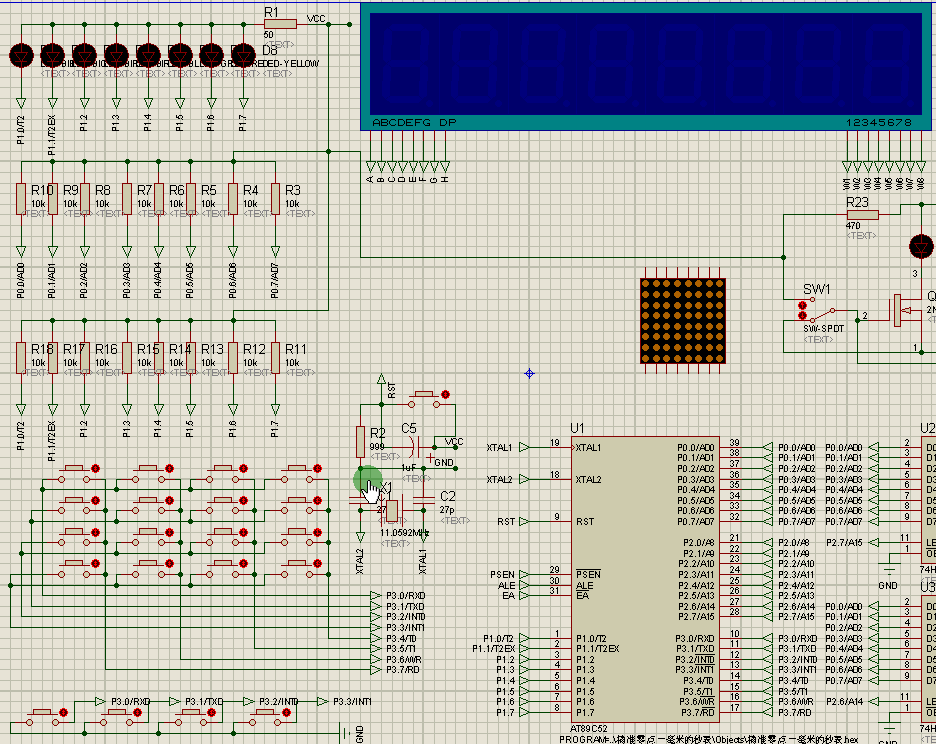

https://img-blog.csdnimg.cn/20190726201834157.gif

[智者知已应修善业]

@weixin_50356963 已经给你电路图和代码例子了

[weixin_50356963]

@智者知已应修善业 我取消过，但出现的问题是，不是低四位的高电平被拉低，而是高四位的低电平被拉高了（我不知道这两者会不会是都可以，因为自己学的时候是讲到低四位的高电平被拉低）。然后按下按键，每一行都是显示同样的四个数字，第一行4个显示1~4，第二行第三行第四行也同样。

[智者知已应修善业]

矩阵电阻可取消

[weixin_44908940]

1/键盘没有消抖检测;
2/第21代码GPIO写错了,低4位并没有被初始化.
