从EdgeX设备数据到Grafana可视化

[ProgrammerHe2021]

前言

我们之前说了一下从EdgeX设备数据发送到TDengine，这里使用Grafana可以通过使用两个不同的插件实现一些炫酷的数据可视化效果。在Grafana中可以通过安装TDengine插件，配置TDengine的数据源。那为啥选TDengine呢？大概是因为比influexDB快吧。配置好数据源可以使用Grafana的图表进行展示，或者可以使用drawio画图工具来展示（使用插件flowcharting）。



Grafana安装TDengine插件

插件地址：https://github.com/taosdata/grafanaplugin

1. 安装插件。将插件复制到容器里面的 /var/lib/grafana/plugins目录下

docker cp grafanaplugin/ manager-grafana:/var/lib/grafana/plugins

2. 插件未签名的问题

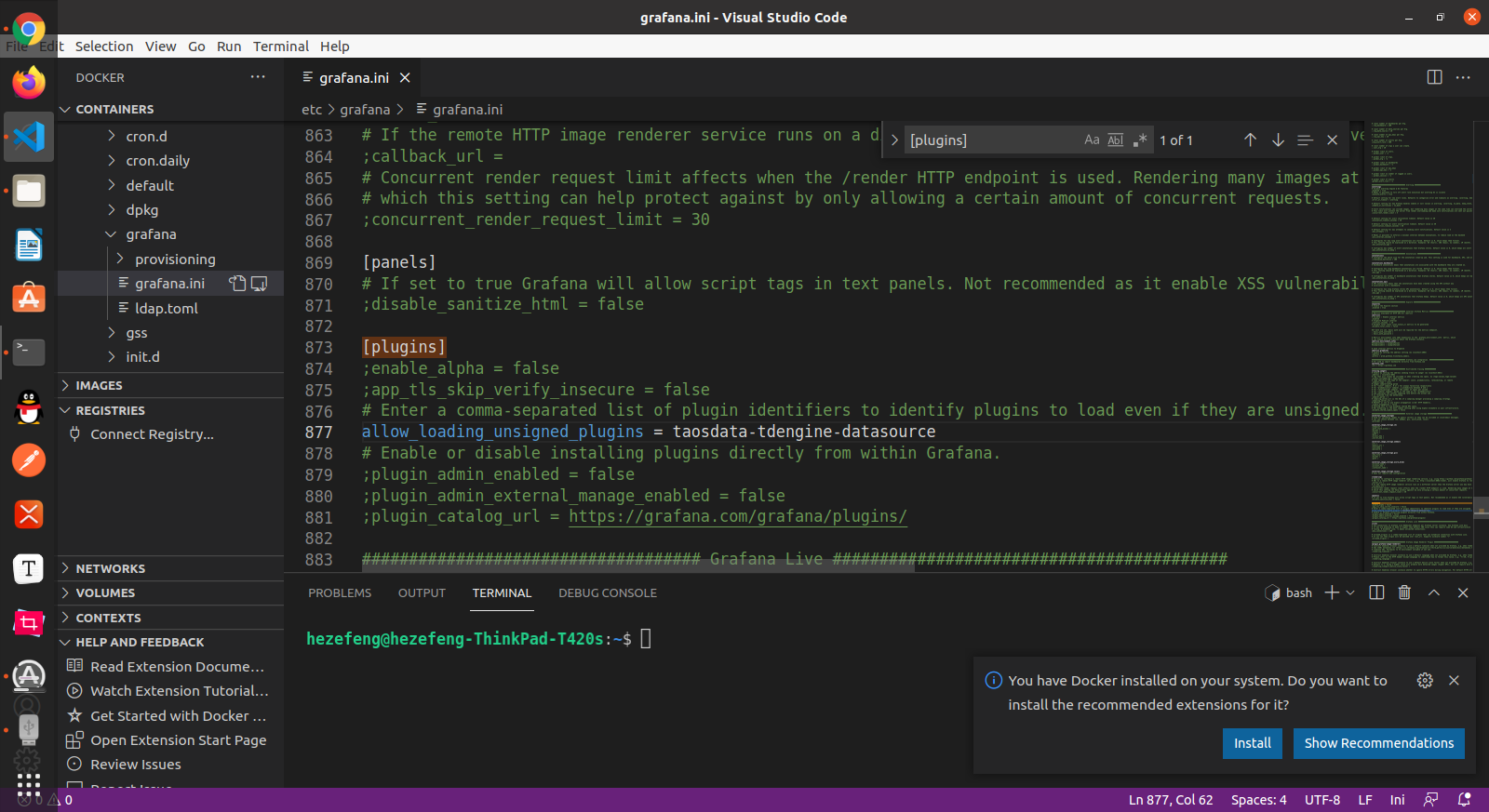

这是Grafana自己的安全策略，需要修改一下配置允许使用未签名的插件。需要进入容器中的目录 /etc/grafana，编辑grafana.ini配置文件，找到[plugins]那一项，以及下面一项 `allow_loading_unsigned_plugins`，把前面的 `;`删掉（就是注释的意思），添加`taosdata-tdengine-datasource`。完成之后重启Grafana。

3.给数据库插入几条数据

taos> create database sensordata;


taos> use sensordata;
Database changed.

taos> create stable sensorstable (time timestamp,temperature float,humidity float) tags(location binary(64));
Query OK, 0 of 0 row(s) in database (0.007447s)

taos> create table t1001 using sensorstable tags ("bedroom");
Query OK, 0 of 0 row(s) in database (0.047497s)

taos> create table t1002 using sensorstable tags ("balcony");
Query OK, 0 of 0 row(s) in database (0.033528s)

# 插入数据 x 几条
taos> insert into t1001(time,temperature,humidity) VALUES (now,29.9,60.2);
Query OK, 1 of 1 row(s) in database (0.000806s)

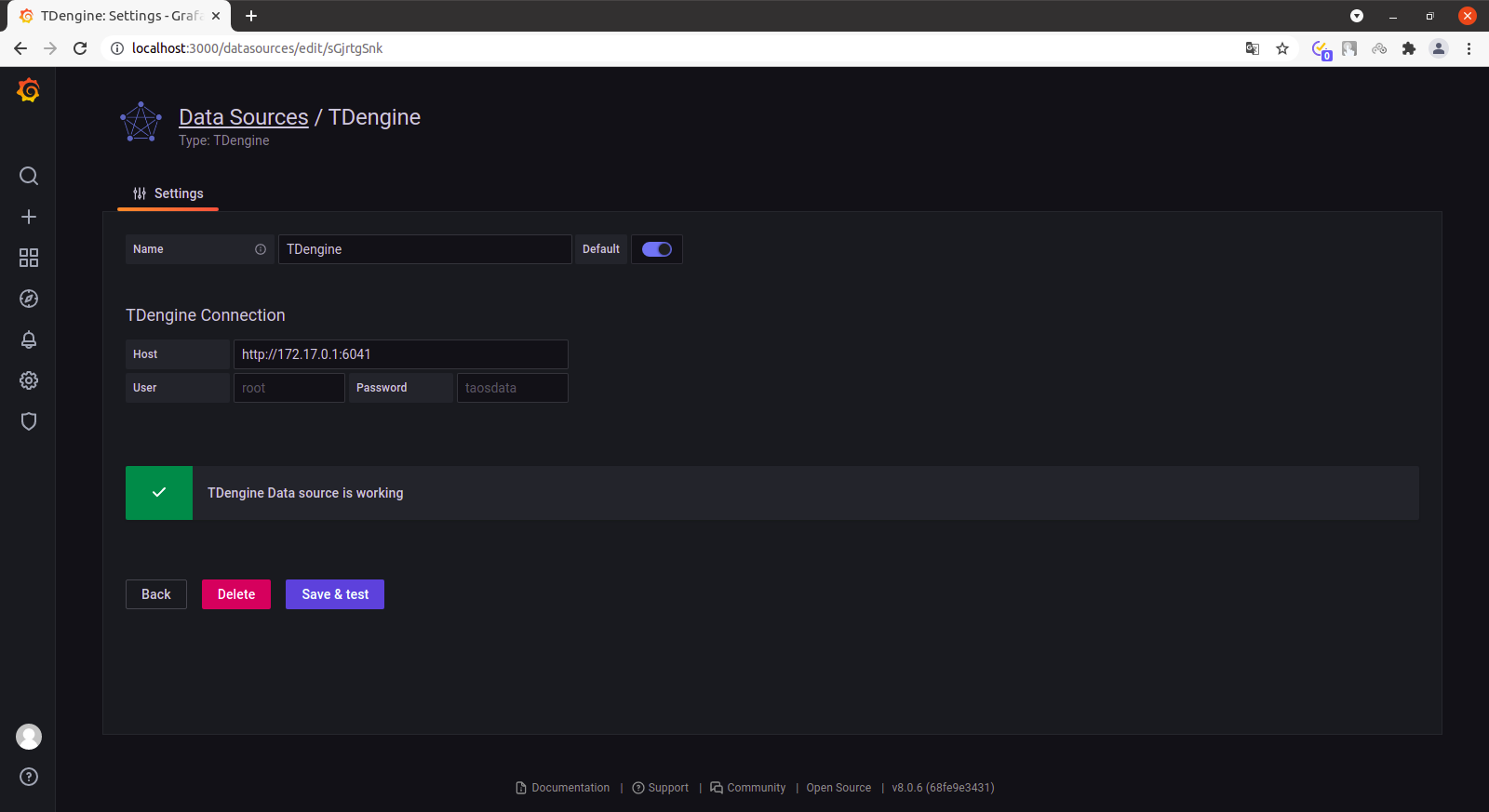

4. 配置数据源。如果本地配置数据源有点问题的话可以使用 ifconfig查一下docker0的地址是多少，使用那个地址试一下。然后配置下面的SQL语句以及其他一些东西等等。那我们就可以根据曲线看到温湿度的变化了。



flowcharting插件

插件地址：https://github.com/algenty/grafana-flowcharting/archive/master.zip

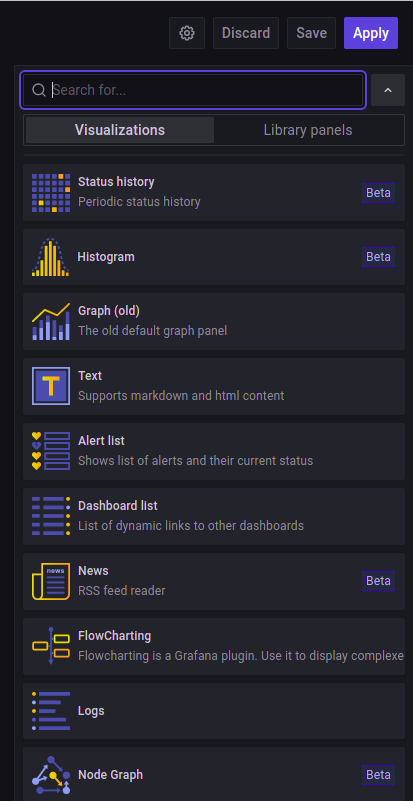

1. 安装插件。将插件复制到Grafana容器内 /var/lib/grafana/plugins里面的文件夹。之后重启Grafana之后就能在面板看到flowcharting插件了。

wget --no-check-certificate https://github.com/algenty/grafana-flowcharting/archive/master.zip
unzip master.zip
//之后将其复制放到Grafana容器下的 /var/lib/grafana 里面的plugins文件夹，弄好之后重启Grafana

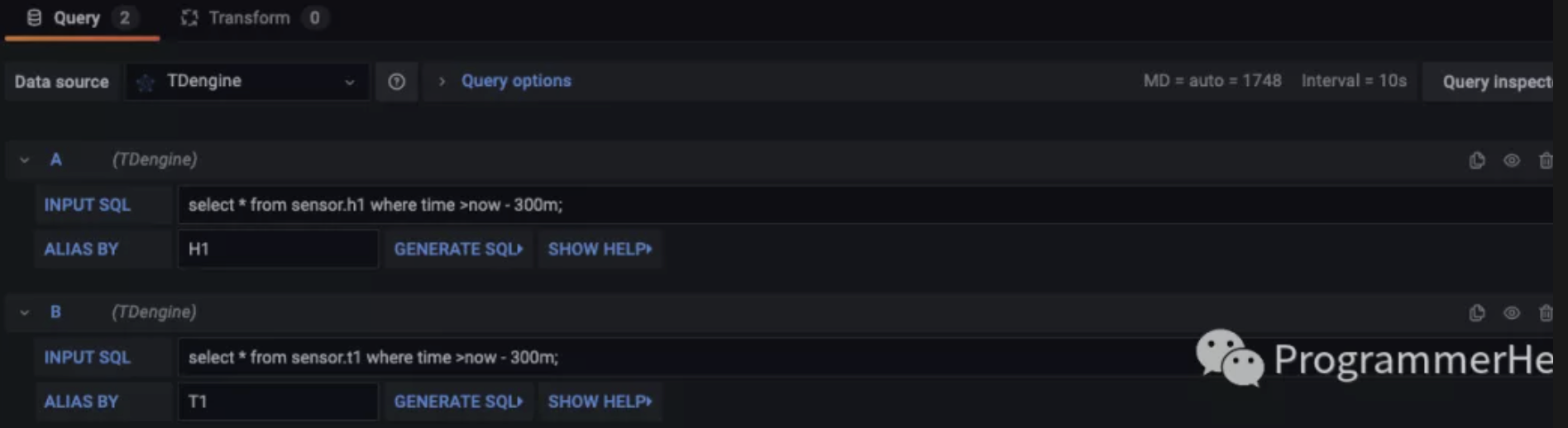

2. 选好了flowCharting插件之后就可以配置数据源了。这边还是配置温湿度计的数据。这里的sql语句是筛选前300分钟的所有温/湿度数据。

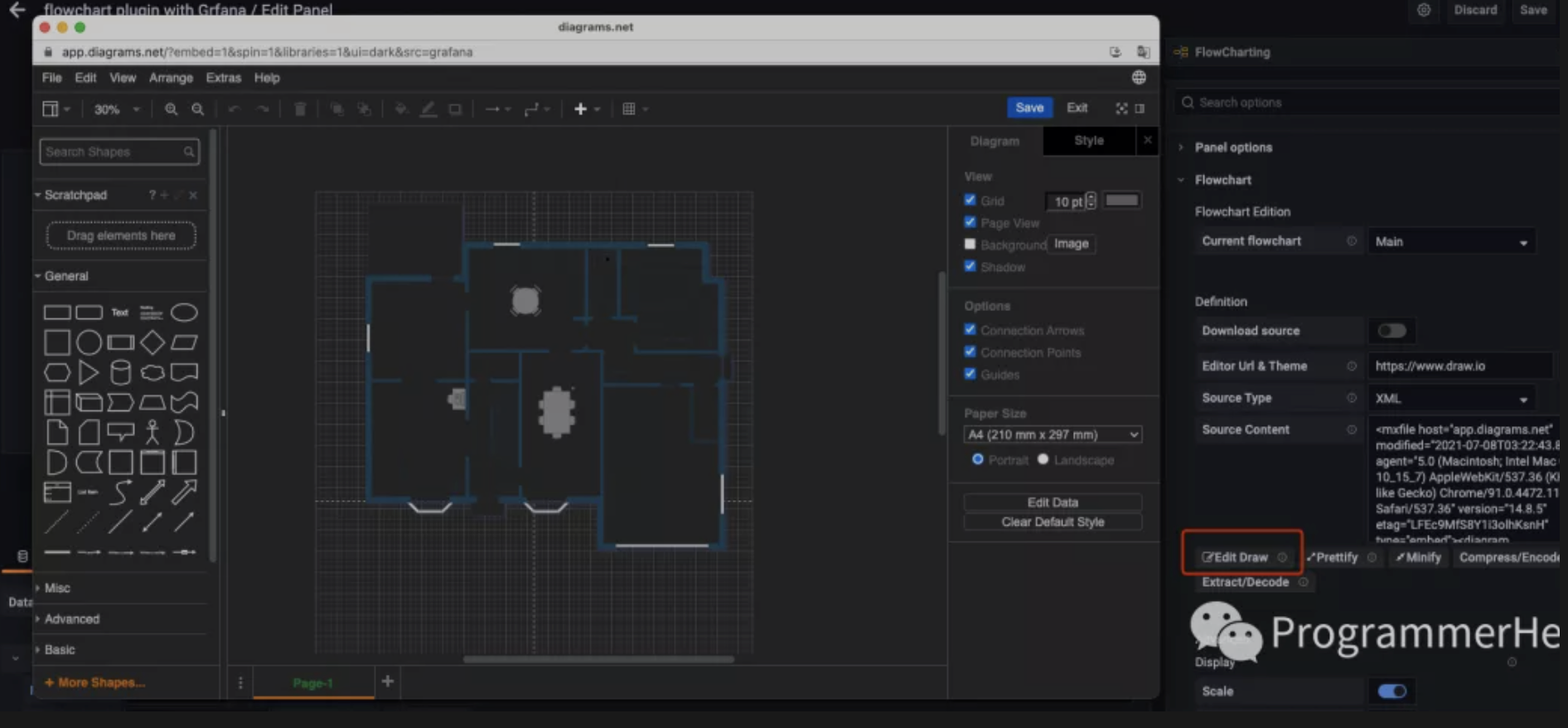

3. 设置好drawio的图像(点下面的Edit Draw)，在drawio画好之后点保存。我这里使用的面板是复制FlowCharting例子里的模板（平面图那个）；

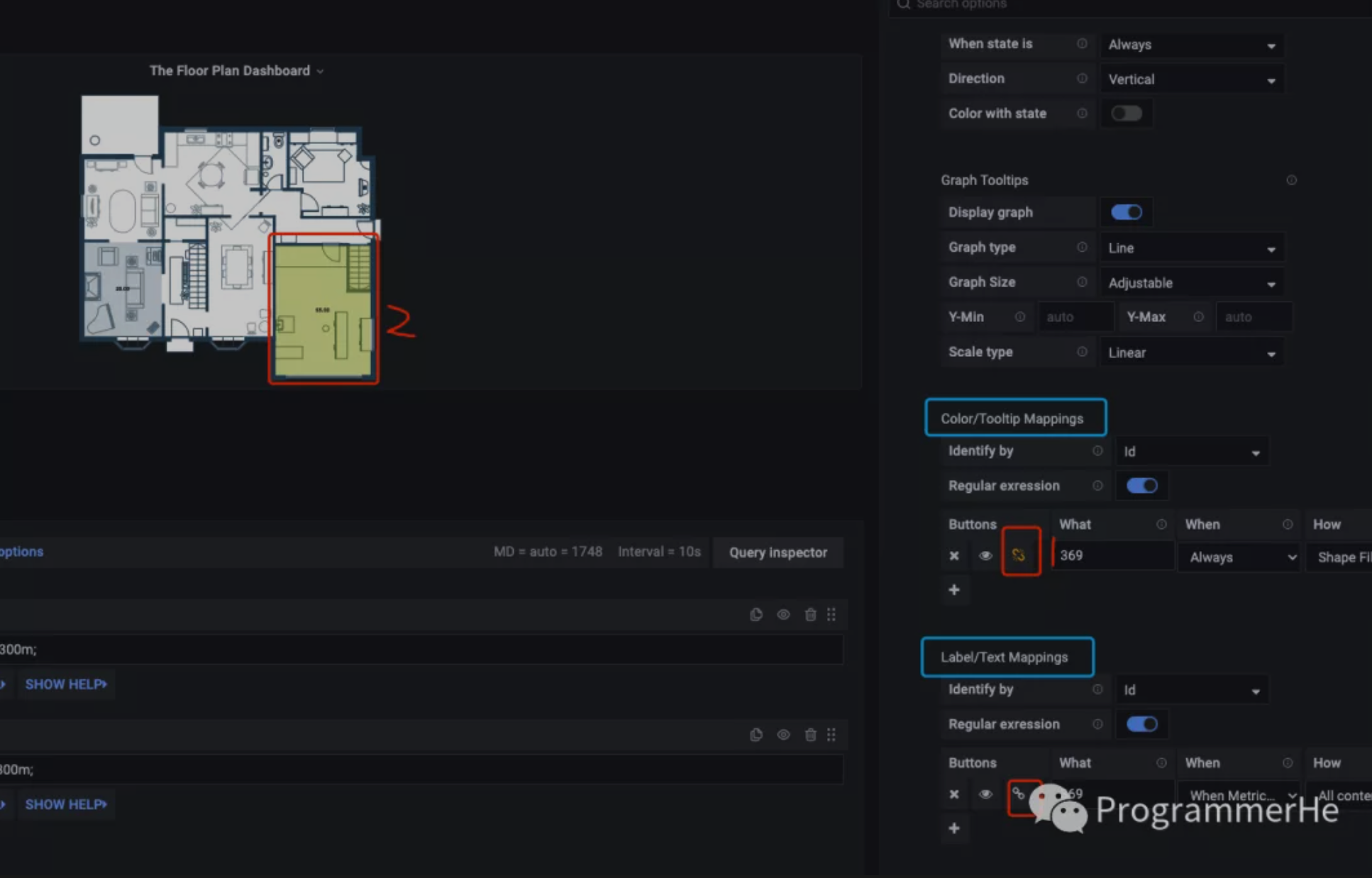

4. 在Mapping处添加规则，并绑定颜色和文字。绑定之后就有数据了。

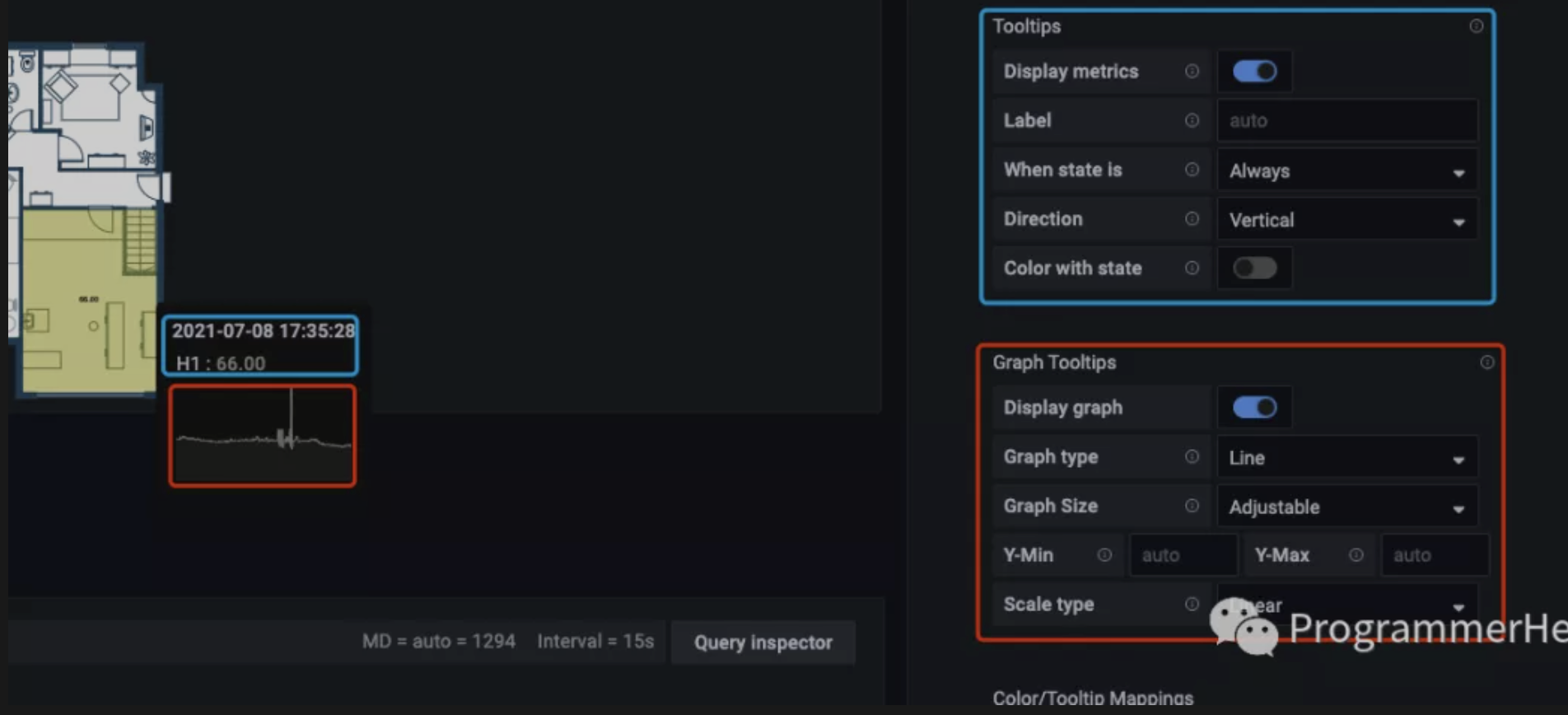

5. Tooltips和Graph Tooltips分别表示显示数据和显示图标



写在最后

如果你觉得文章对你有点帮助，或者觉得写得还可以，欢迎关注公众号 ProgrammerHe 。写得不好/不对的地方烦请指出，谢谢。
