通过按键SW2(连接在P2_0口)控制LED1~LED2的亮灭状态,要求如下: 1.系统上电后,LED1~LED2熄灭。 2.第一次按下SW2后,LED1点亮。 3.第二次按下SW2后,LED2点亮。 4.第三次按下SW2后,LED1熄灭。 5.第四-CSDN社区

凯撒大帝他爸 2021-09-22 17:22:28

通过按键SW2(连接在P2_0口)控制LED1~LED2的亮灭状态,要求如下: 1.系统上电后,LED1~LED2熄灭。 2.第一次按下SW2后,LED1点亮。 3.第二次按下SW2后,LED2点亮。 4.第三次按下SW2后,LED1熄灭。 5.第四次按下SW2后,LED2熄灭。 6.再次按下按键后,要求从步骤2开始进入新的控制周期。

...全文

1121 4 打赏收藏转发到动态举报

写回复

4 条回复

切换为时间正序

请发表友善的回复…

发表回复

↑善§水↑ 2021-10-15

打赏
举报

回复

这个就比较简单了，提供给你个思路，设置一个变量，按键每按下一次该变量加1，变量值大于4置零，然后根据变量值来设置LED1和LED2；

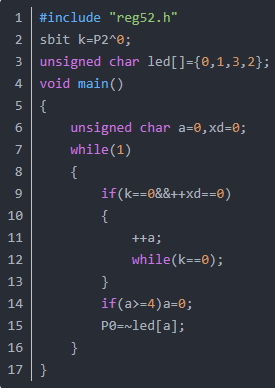

智者知已应修善业 2021-09-24

打赏
举报

回复 1

智者知已应修善业 2021-09-23

打赏
举报

回复

LED1~LED2接哪里?这个很简单的控制而已,用数组定义好值,循环数组即可.

凯撒大帝他爸 2021-09-22

打赏
举报

回复

有人会吗？
