1、项目概述

随着互联网业务量的不断激增，单机数据库无论是从存储空间还是访问速度上，都已经远达不到目前业务的需求，目前业界的主流方案是对数据库进行分库分表，并由此产生了大量中间件。但是这种方案对于业务的侵入性最高，存在兼容性问题。况且由业务方来实现分布式事务处理和容灾，并不是非常好的选择。在这种背景下，分布式数据库的方案是一种更优秀的解决方案，某种程度上也是一种未来的趋势。基于上述背景，选择了基于强一致性共识算法raft的非关系型K/V键值对存储服务作为工程实践的课题。

这个课题一共由两个模块组成，一是raft模块的实现，二是K/V存储模块的实现，其中Raft模块实现也是项目的核心部分。

2、用例建模

raft集群中共包含三种角色：

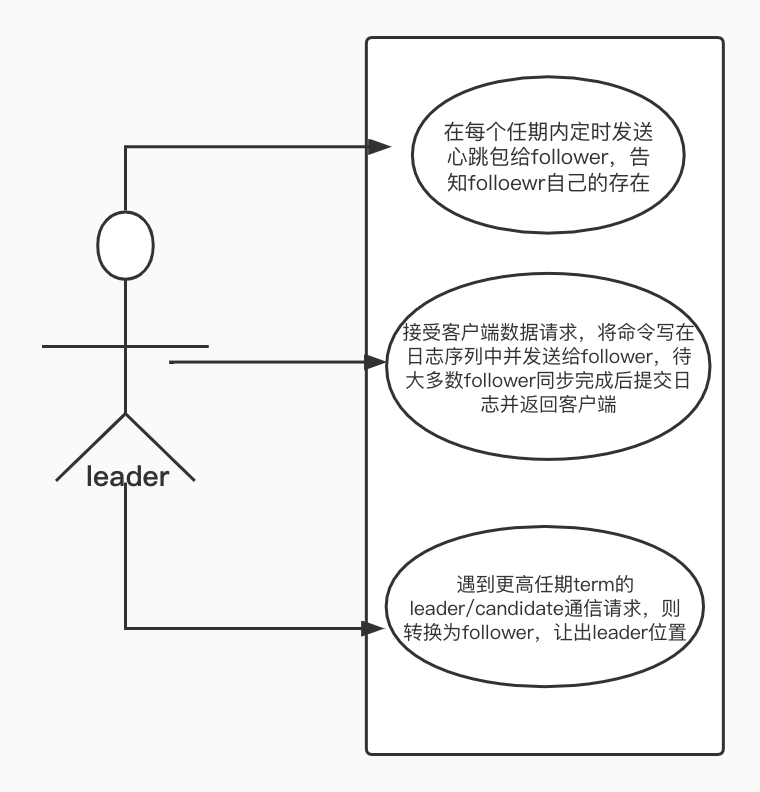

• leader：负责日志的同步管理，处理来自客户端的请求，与follower保持心跳通信；

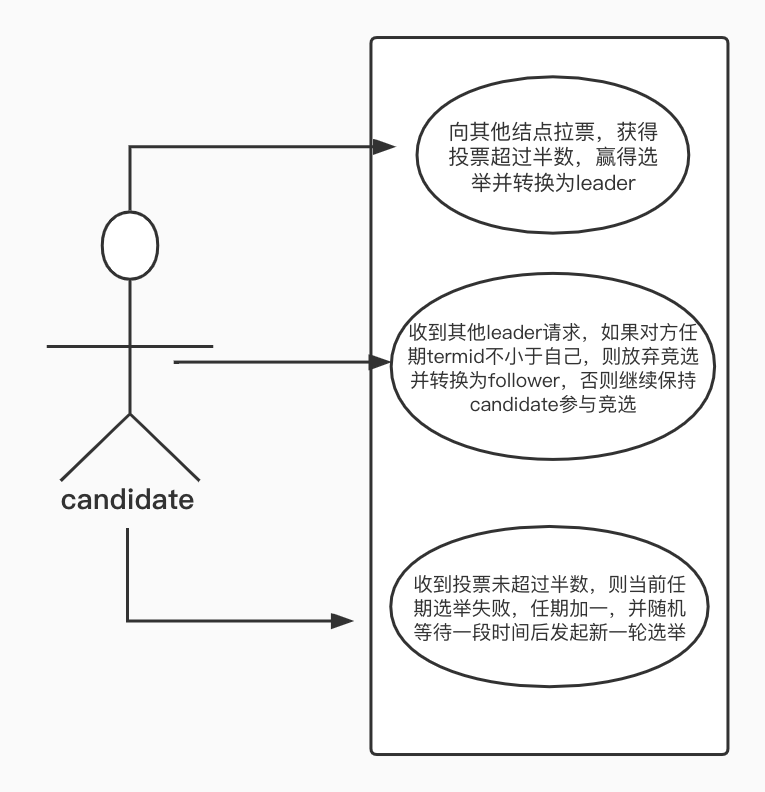

• candidate：负责选举投票，集群启动或是leader宕机时，状态follower的节点转换为candidate并发起选举，选举获胜后（获得超过半数节点的投票）转换为leader；
• follower：响应leader的日志同步请求，响应candidate的投票请求，并把客户端发给follower的请求转发给leader。











kv模块则包含两种角色：

• kvserver：kv服务模块维护一个简易版的K/V键值对数据库，key和value的值均是字符串，并提供Put(key, value)、 Append(key, arg)和Get(key)三种方法；
• kvclient：kv客户端就是使用KV存储服务的用户，可以调用服务模块提供的方法。





3、业务领域建模

业务领域建模步骤:

1. 收集应用业务领域的信息。聚焦在功能需求层面，也考虑其他类型的需求和资料；
2. 头脑风暴。列出重要的应用业务领域概念，给出这些概念的属性，以及这些概念之间的关系；
3. 给这些应用业务领域概念分类。分别列出哪些是类、哪些属性和属性值、以及列出类之间的继承关系、聚合关系和关联关系；
4. 将结果用 UML 类图画出来。



对于raft模块，功能主要有三部分构成，分别是领导选举、日志复制和安全性要求。

3.1、领导选举

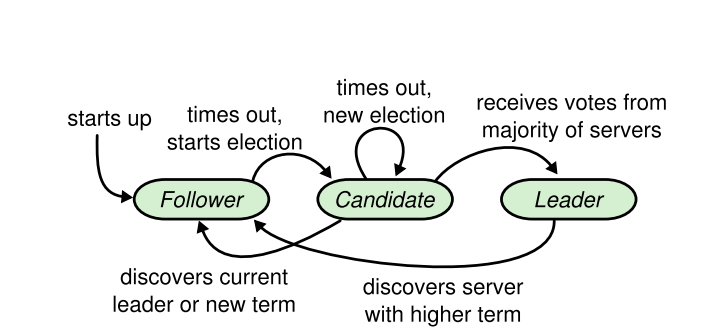

Raft算法把时间轴划分为不同任期 Term。每个任期 Term 都有自己的编号 TermId，该编号全局唯一且单调递增

1. 根据Raft协议，一个Raft集群在刚启动时，所有节点都处于follower状态，初始 Term（任期）为 0。同时启动选举定时器，每个节点的选举定时器超时时间都在 100~500 毫秒之间且并不一致（避免同时发起选举）。
2. 没有 Leader，Followers 无法与 Leader 保持心跳（Heart Beat），节点启动后在一个选举定时器周期内未收到心跳和投票请求，则状态转为候选者 Candidate 状态，且 Term 自增，并向集群中所有节点发送投票请求并且重置选举定时器。
3. 节点收到投票请求后会根据以下情况决定是否接受投票请求（每个 follower 刚成为 Candidate 的时候会将票投给自己）：请求节点的 Term 大于自己的 Term，且自己尚未投票给其它节点，则接受请求，把票投给它；请求节点的 Term 小于自己的 Term，且自己尚未投票，则拒绝请求，将票投给自己。其余情况的投票按照先到先得的顺序。
4. 一轮选举过后，正常情况下，会有一个 Candidate 收到超过半数节点（N/2 + 1）的投票，它将胜出并升级为 Leader。然后定时发送心跳给其它的节点，其它节点会转为 Follower 并与 Leader 保持同步，到此，本轮选举结束。



3.2、日志复制

1. Leader 在收到客户端请求后，会将它作为日志条目（Entry）写入本地日志中。需要注意的是，此时该 Entry 的状态是未提交（Uncommitted），Leader并不会更新本地数据。
2. Leader 与 Followers 之间保持着心跳联系，随心跳 Leader 将追加的 Entry（AppendEntries）并行地发送给其它的 Follower，并让它们复制这条日志条目，这一过程称为复制（Replicate）。
3. Followers 接收到 Leader 发来的复制请求后，有两种可能的回应：写入本地日志中，返回 Success；一致性检查失败，拒绝写入，返回 False，原因和解决办法上面已做了详细说明。
4. 完成前三个阶段后，Leader会向客户端回应 OK，表示写操作成功。Leader 回应客户端后，将随着下一个心跳通知 Followers，Followers 收到通知后也会将 Entry 标记为提交状态。至此，Raft 集群超过半数节点已经达到一致状态，可以确保强一致性。

3.3、安全性要求

1. Election Safety 选举安全性：避免脑裂问题
2. Leader Append-Only 日志只能由 leader 添加修改
3. Log Matching 日志匹配特性
4. Leader Completeness 选举完备性：leader 必须具备最新提交日志



3.4、K/V模块

对于K/V存储模块，功能主要是存储服务提供的Put(key, value)、 Append(key, arg)和Get(key)方法，Put(key, value)替换数据库中特定键的值，Append(key, arg) 将 arg 附加到键的值，而Get(key)获取键的当前值。

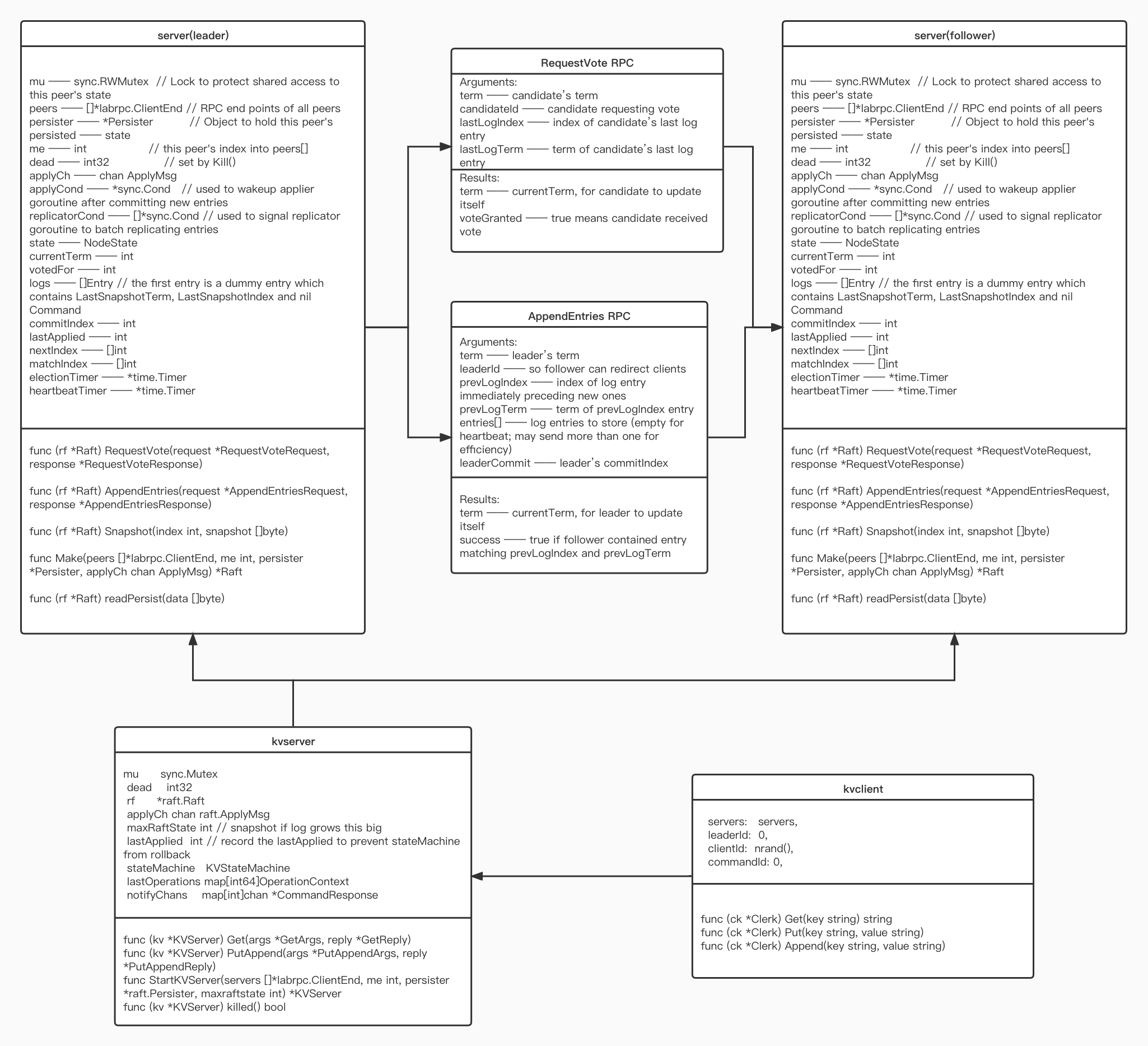

3.5、UML类图







4、基本架构

本项目中提供存储服务的集群模块采用了简单的分层模式，具体如下图所示：

其中图中的数字表示不同模块相互通信、进行数据交互的方式

1. 客户端可以访问集群中的任一节点，当访问到 leader节点时，可以进行正常读写操作；当访问到 follower节点时，会返回 leader节点的信息，并通过返回的信息访问 leader节点；
2. 状态机读取存储模块的快照（snapshot）从而决定返回哪种状态的存储信息；
3. 状态机启动raft模块，并通过获取raft模块的状态来决定需要返回的信息；
4. raft模块调用存储模块进行持久化存储，并在存储模块保存自身信息；
5. 各个节点的 raft模块相互间可以通过 RPC的方式进行通信，其中 leader模块需要用 follower模块进行心跳通信。



5、重要API接口

func (ps *Persister) SaveRaftState(state []byte)	保存持久化raft节点状态的函数
func (ps *Persister) ReadRaftState()	读取持久化raft节点状态的函数
func (ps *Persister) SaveStateAndSnapshot()	存储快照点的函数
func (ps *Persister) ReadSnapshot()	读取快照点的函数
func (rf *Raft) GetState()	获取当前任期节点状态的函数
func (rf *Raft) AppendEntries()	处理心跳或者日志的rpc通信函数
func (rf *Raft) sendAppendEntries(）	发送心跳或者日志的rpc通信函数
func (rf *Raft) RequestVote	获取投票结果的rpc通信函数
func (rf *Raft) sendRequestVote	向其他结点发起投票的rpc通信函数
func (rf *Raft) PutAppend()	KV存储的写操作（含有插入、修改等）
func (rf *raft) Get	KV存储的读操作



6、总结



1、通过进行需求分析和设计这两方面的工作，认识到需求分析和设计在软件开发中是至关重要的。一方面，由于它们是软件开发的前期工作，后续的编码和测试等等其他流程都要已它们为依托，如果没有做好，出现的问题会在后续被逐级放大，从而产生更多更严重的问题。另一方面，如果前期把这两项功能工作做好，后续的编码工作思路会非常清晰，按部就班把需求和模块翻译成代码即可，不会出现开发到一半进行卡壳的现象；
