基于Linux平台上的外文文献阅读软件

[RIb_123]

目录

• 1 项目背景
• 2 需求概述
• 3 用例建模
• 3.1 抽象用例
• 3.2 高层用例
• 3.3 扩展用例
• 4 业务领域建模
• 4.1 业务领域概念分类
• 4.2 类图
• 5 数据模型
• 6 概念原型
• 7 设计模式
• 8 软件架构

1 项目背景

Windows/MacOS平台上，可以借助知云文献阅读器等软件实现英文文献的翻译、阅读和批注，Linux平台却缺乏该类软件,因此通过Qt框架，调用百度翻译接口，实现一个围绕翻译功能展开的PDF阅读工具

2 需求概述

用户通过打开此阅读软件，进行文档的浏览，标注以及外文文献翻译;用户还可选择注册,登录账号，将文档上传至远程云端，可随时随地查看当前文档和历史文档

3 用例建模

从需求表示中找出用例，通常为动名词短语表示的抽象用例
描述用例的开始和结束状态，用TUCBW和TUCEW表示高层用例
对用例进行分类，描述用例之间，用例和参与者之间的上下文，并画出用例图
对用例进行扩展，将整个过程做成扩展用例

3.1 抽象用例

参与者：用户

需求中的动词短语：注册、登录、标注、翻译、上传、查看历史版本

3.2 高层用例

通过对用例的边界进行界定，区分开始和结束位置；使用TUCBW和TUCEW表示高层用例

• TUCBW

  参与者向系统提交的业务请求，用例的起始位置

• TUCEW

  参与者受到业务请求处理后的结果，用例的结束位置

	TUCBW	TUCEW
注册	用户点击注册按钮	注册成功返回登录页面
登录	用户点击登录按钮	登录成功返回主页
翻译	用户点击翻译按钮	返回翻译后的文档
上传	用户点击上传按钮	将用户的文档保存至云端
查看历史版本	用户点击历史版本按钮	恢复/删除历史版本

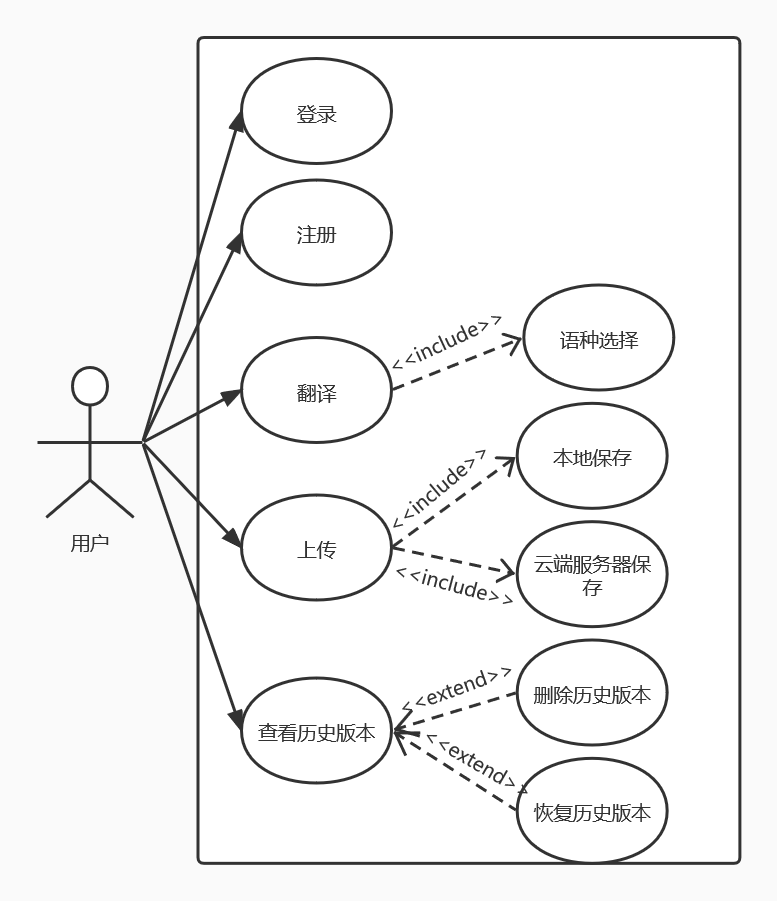

通过以上的分析，我们可以如下的用例图

3.3 扩展用例

文档翻译

用户	系统
TUCBW：点击翻译按钮	告诉用户正在生成翻译文档
等待	返回翻译文档
TUCEW：获得翻译后的外文文献

历史版本

用户	系统
TUCBW：点击历史版本按钮	返回历史文档列表
选择想要恢复的历史文档	返回历史文档
TUCEW：获得历史文档

4 业务领域建模

收集业务领域的相关信息，主要关注功能需求的层面
头脑风暴，列出重要的业务领域概念，给出概念的属性以及概念之间的关系
对应用业务领域概念进行分类。列出哪些是类，哪些是属性
画UML类图

4.1 业务领域概念分类

• 文档包括创建时间，大小等信息，用户可以上传文档至云端

  文档是一个名词，可以独立存在，因此文档是一个类

  创建时间是一个名词，不可以独立存在，因此是一个属性，是文档的属性

  大小是一个名词，不可以独立存在，因此是一个属性，是文档的属性

  上传是及物动词，表示文档和用户之间的关联关系

• 用户可以查看历史版本，可以恢复/删除历史版本

  历史版本是一个名词，不可以独立存在，因此是一个属性，是文档的属性

  恢复/删除是及物动词，表示文档和用户之间的关联关系

• 用户可以选择本地保存或者云端保存

  保存是及物动词，表示文档和用户之间的关联关系

• 用户可以使用不同的语言进行翻译

  翻译是及物动词，表示文档和用户之间的关联关系

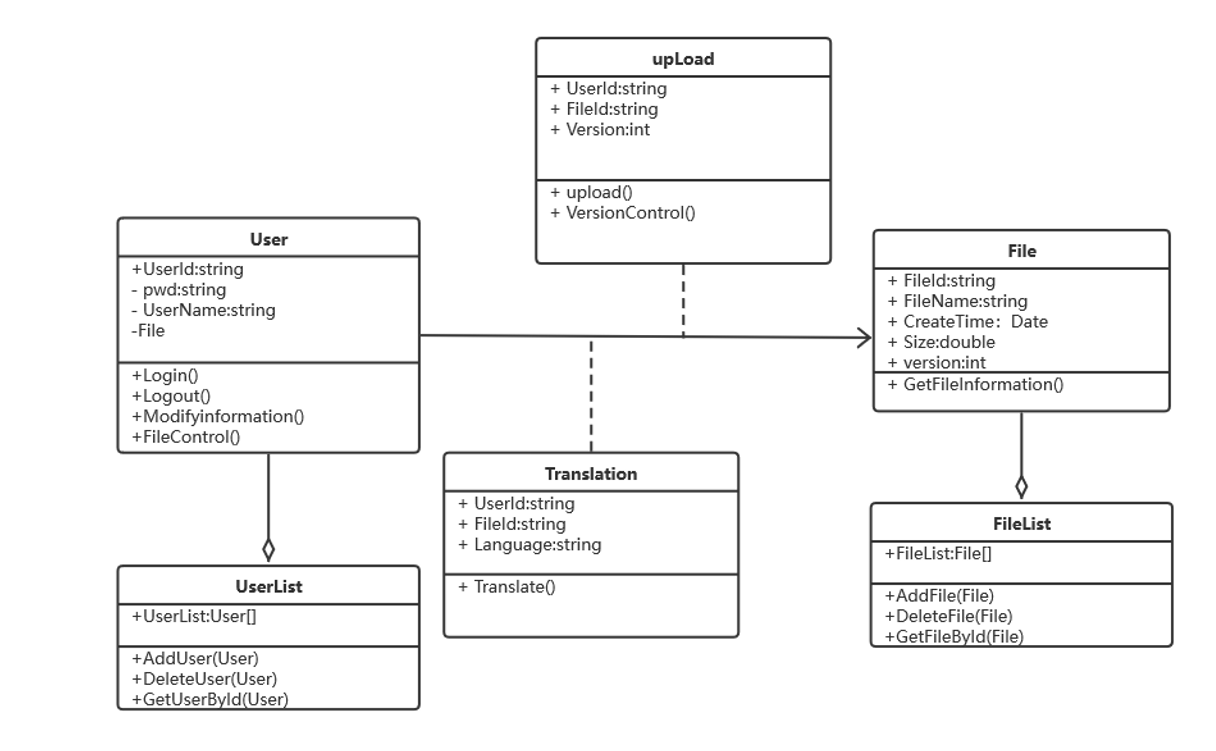

4.2 类图

5 数据模型

数据建模指的是对现实世界各类数据的抽象组织，确定数据库需管辖的范围、数据的组织形式等直至转化成现实的数据库

user表
file表
fileControl表

User表

字段名称	字段类型	描述
UserId	varchar	用户id,主键
Username	varchar	用户姓名

File表

字段名称	字段类型	描述
FileID	varchar	文件id，主键
FileName	varchar	文件名
CreateDate	datetime	创建时间
Size	double	文件大小
Version	int	文件版本

FileControl表

字段名称	字段类型	描述
UserId	varchar	用户id,主键
FileID	varchar	文件id，主键
Is_trans	boolean	是否翻译成功
Is_upload	boolean	是否上传成功
Is_ver	boolean	版本是否切换成功
Is_del	boolean	是否删除成功

6 概念原型

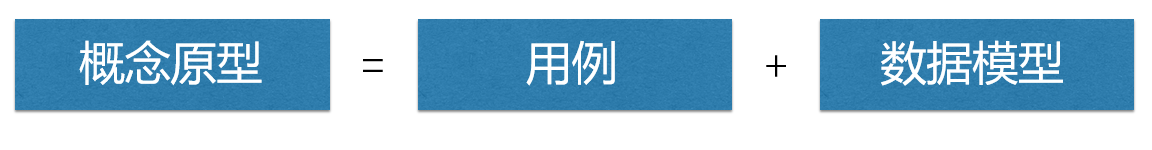

概念原型是一种虚拟的、理想化的软件产品形式

在本项目中，用户可以离线进行文档的浏览，标注以及外文文献翻译;同时也可选择登录账号，将文档上传至远程云端，随时随地查看当前文档和历史文档

7 设计模式

设计模式使用模块化封装的方法，用模块化来包容变化，利用多态、闭包、lamda函数、回调函数等特殊的机制方法，将变化的部分和不变的部分进行适当隔离

本项目涉及到了设计模式如下所示

单例模式
中介者模式

单例模式

本项目中数据库连接池的设计采用单例模式

数据库连接是一种数据库资源。数据库软件系统中使用数据库连接池，主要是节省打开或者关闭数据库连接所引起的效率损耗，这种效率上的损耗还是非常昂贵的，用单例模式来维护，就可以大大降低这种损耗

中介者模式

使用户页面尽可能的和业务代码分离

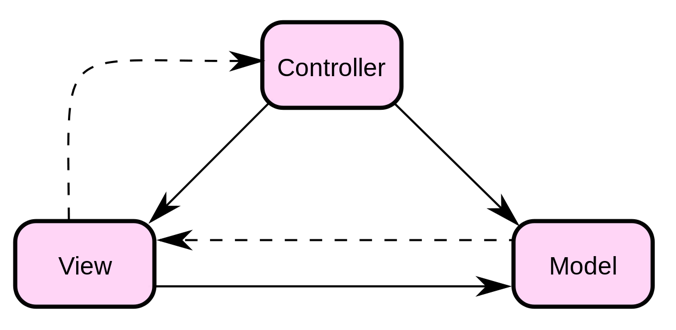

Model	代表一个存取数据的对象及其数据模型
View	代表模型包含的数据的表达方式，一般表达为可视化的界面接口
Controller	作用于模型和视图上，控制数据流向模型对象，并在数据变化时更新视图 控制器可以使视图与模型分离开解耦合

8 软件架构

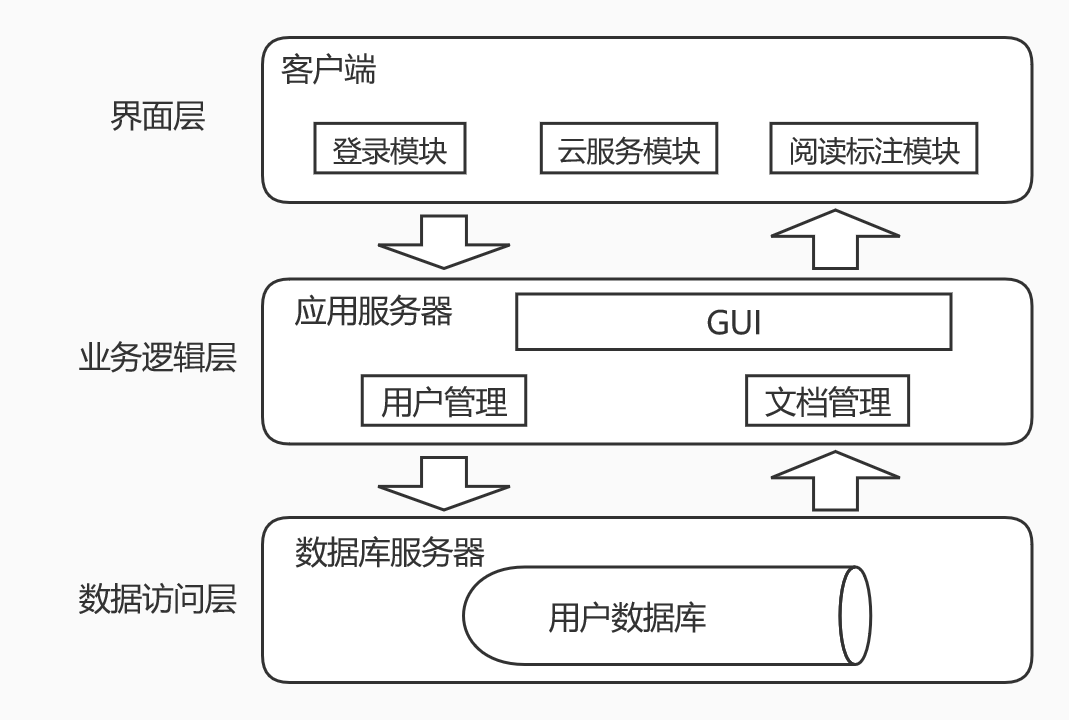

本项目作为电脑PC客户端软件，采用三层架构进行项目的构建

使用三层架构，可以使软件结构更加清晰，在后期维护时极大的降低了维护成本和维护时间；降低了耦合度，可以很容易的用新的实现来替换原有层次的实现，利于标准化

---

​ 作者：343
