互联网微博应用平台——需求分析

[weirme]

项目概述

在互联网飞速发展的今天，微博应用已经成为人们日常生活中不可或缺的重要组成部分。人们可以便利的通过微博平台分享自己身边的新鲜事，并及时的获取到自己感兴趣的消息。微博应用作为一个典型的移动端产品，其开发过程中需要用到绝大多数的移动端开发技术，包括数据存储、多线程开发与服务端的网络通信等。因此，通过开发这样一款微博应用，也能有效的提高我们作为编码人员的工程能力。

需求分析

我们设计的微博应用主要包含发布话题、评论、好友资料查看和私信等功能。

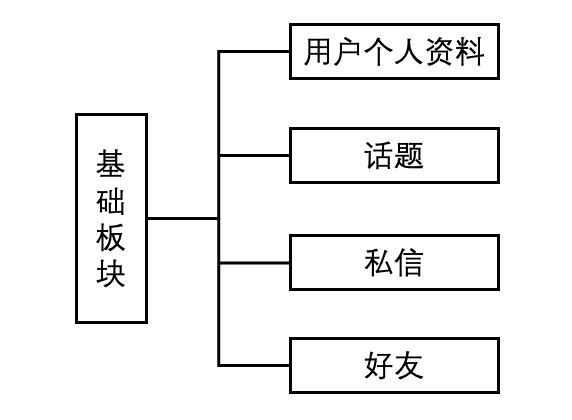

如下图所示，我们的微博应用包括四大基础板块的内容：用户个人资料、话题、私信、好友。

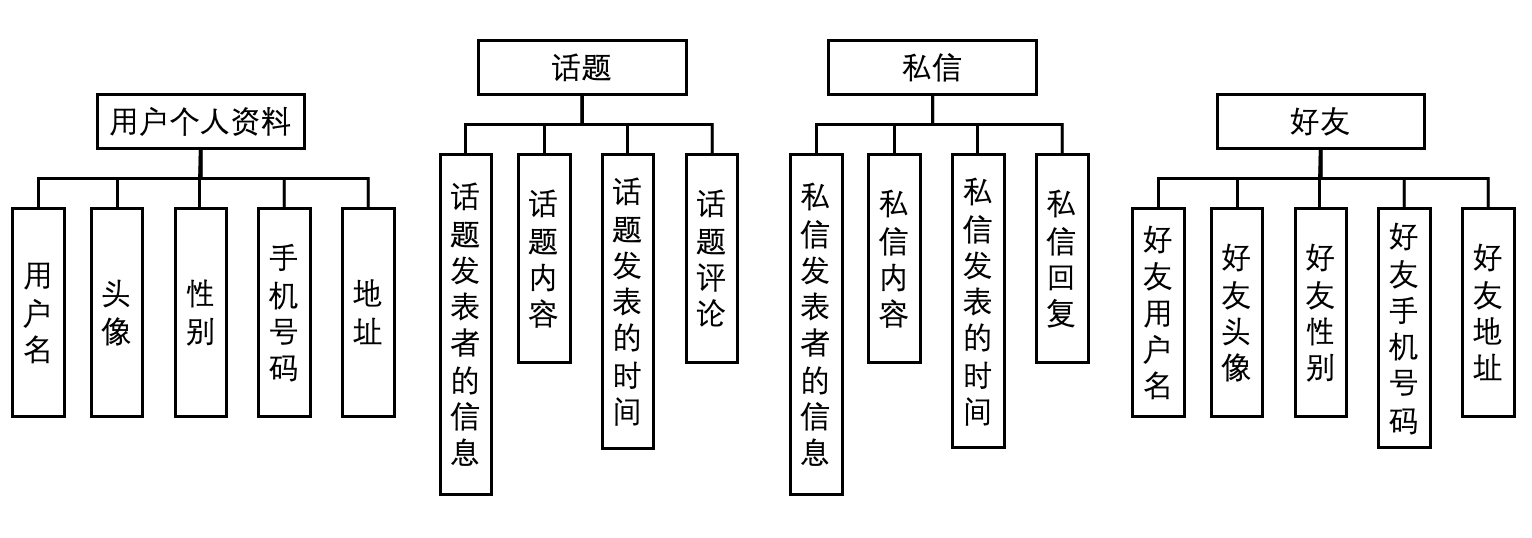

其中，各个板块包含的详细内容如下图所示。

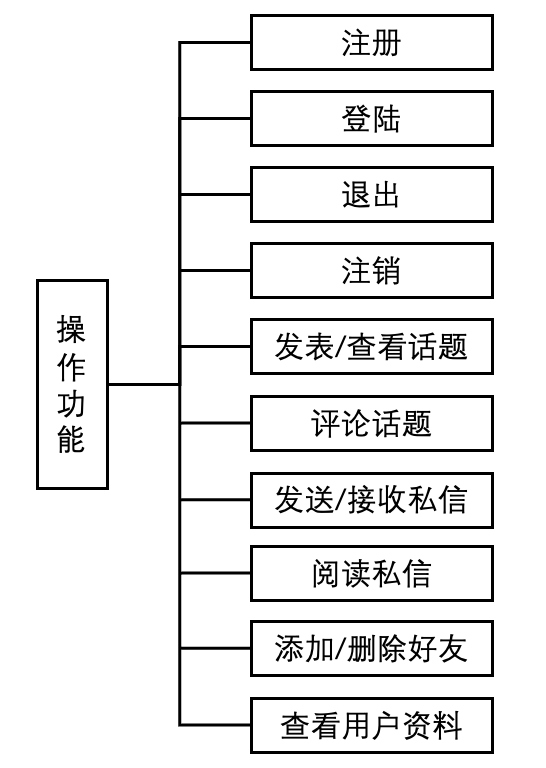

如下图所示，我们的微博应用将包含注册、登陆、退出、注销、发表/查看话题、评论话题、发送/接收私信、阅读私信、添加/删除好友以及查看用户资料等功能。

我们的微博应用将包括如下业务逻辑：

1. 要使用该应用的功能，需要经过有效的注册。
2. 该应用的所有用户都可以发表话题，并且发表的话题能够让该应用的所有用户看见，用户还可以回复话题。
3. 该应用的所有用户都能够给其他任意用户发送文本私信，并且保留发送记录。
4. 该应用的所有用户都能够接收任意其他用户发送的文本私信，并且可以进行阅读和查看接收记录。
5. 对于本用户而言，发送或者接收的私信内容都是可以查看的。
6. 任意用户可被其他用户加为好友，前提是同意其他用户所发送的加为好友的消息。
7. 两用户可以解除好友关系，应用将通过一定方式把好友关系中解除一方的操作告知被解除一方。
8. 使用本应用的用户可以查看其他用户的资料。

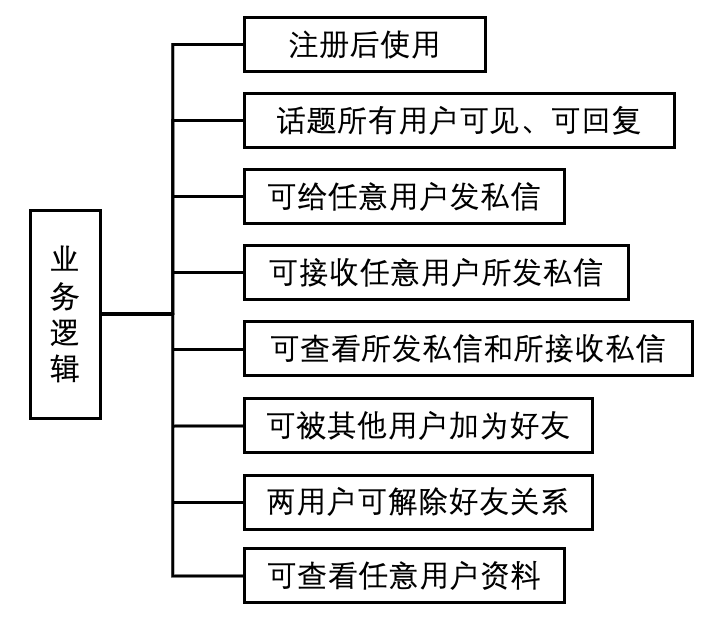

业务逻辑如下图所示。

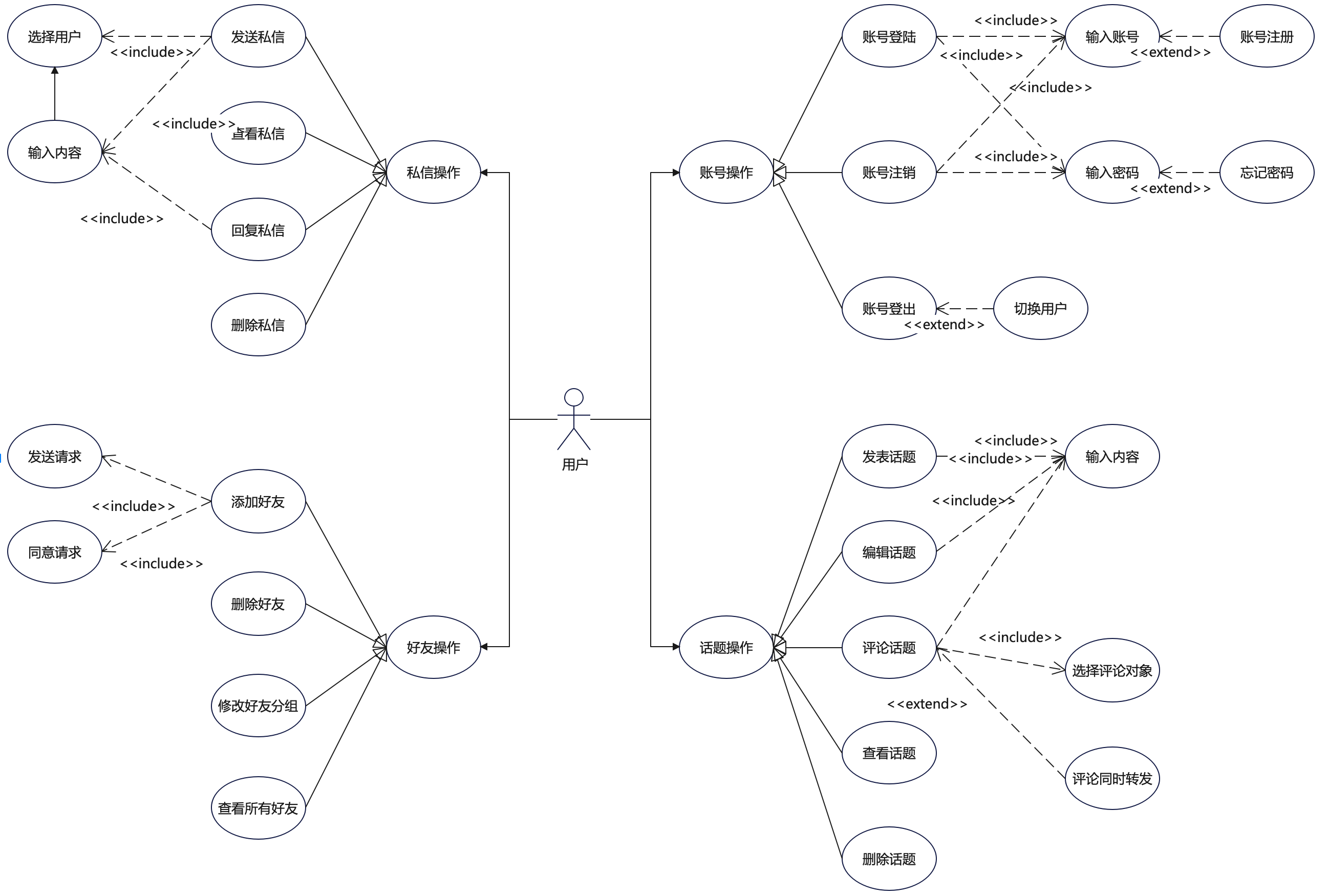

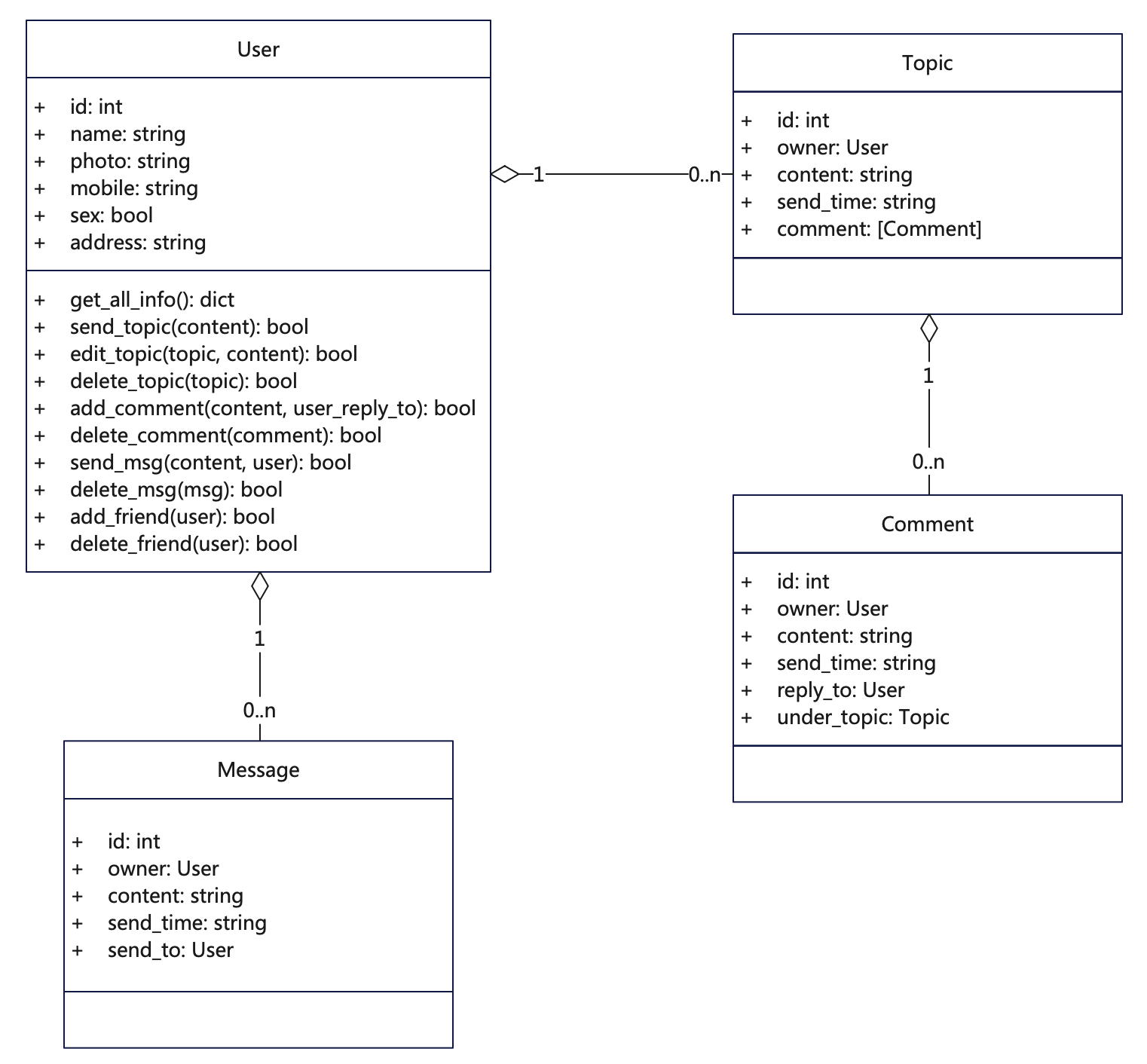

根据上述板块和功能描述，绘制如下系统用例图和类图。

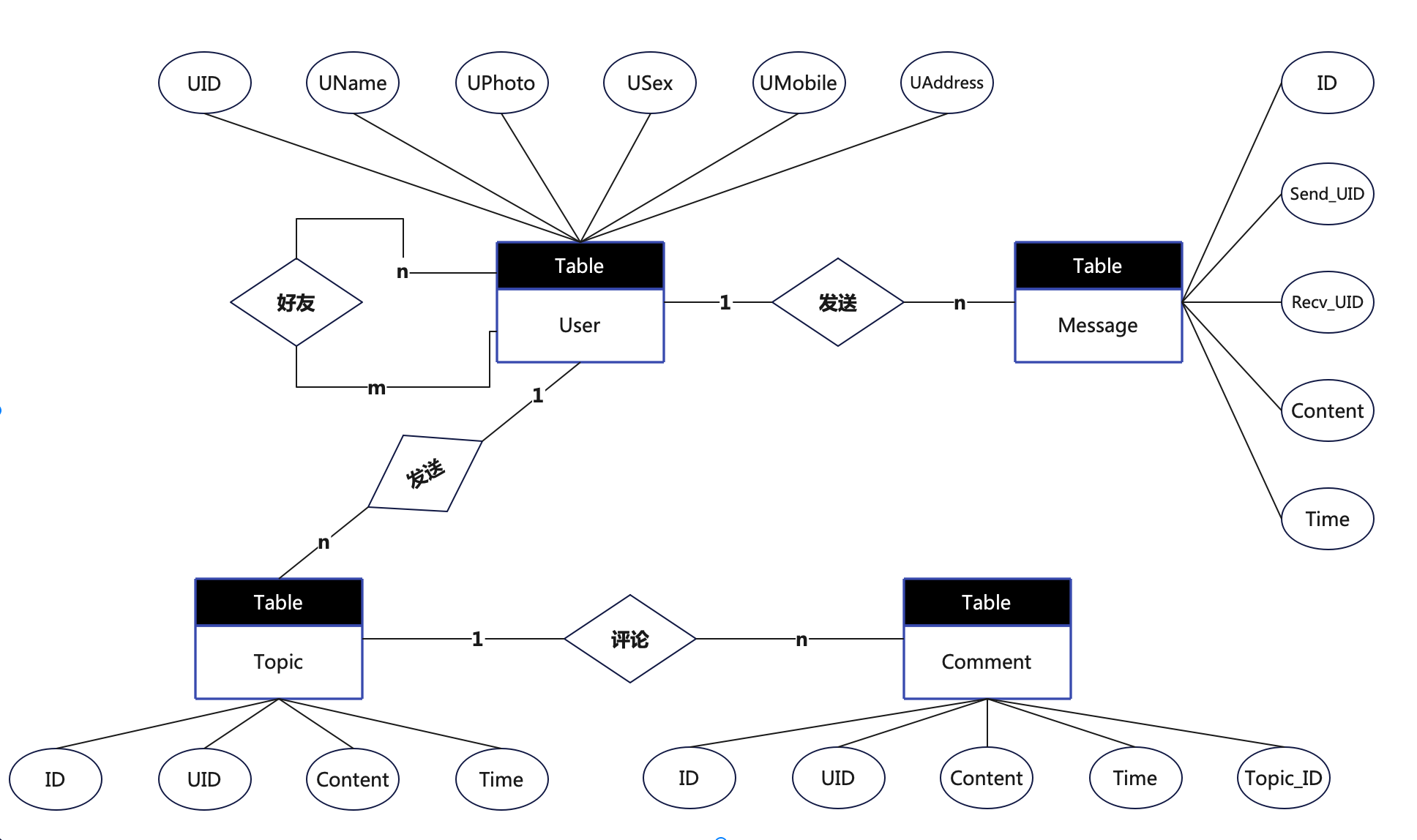

在数据存储建模上，绘制如下对象关系图，并列出使用到的数据库表。

用户表

属性	类型	描述
_id	int	系统默认主键
UID	long	用户ID
UName	text	用户名
UPhoto	text	用户头像
UMobile	text	用户电话号码
USex	text	用户性别
UAddress	text	用户地址

话题表

属性	类型	描述
_id	int	系统默认主键
UID	long	话题发布者用户ID
Topic_ID	long	话题ID
Topic_Content	text	话题内容
Topic_Time	int	话题发表的时间
Topic_Name	text	话题发布者的名字
Topic_Photo	text	话题发布者的头像

评论表

属性	类型	描述
_id	int	系统默认主键
UID	long	评论发布者用户ID
Comment_ID	long	评论ID
Comment_Content	text	评论内容
Comment_Time	int	评论发表的时间
Comment_Reply_To	long	评论回复的用户

私信表

属性	类型	描述
_id	int	系统默认主键
Send_UID	long	私信发送者用户ID
Recv_UID	long	私信接收者用户ID
Letter_ID	long	私信ID
Letter_Content	text	私信内容
Letter_Time	int	私信发送的时间

系统设计方案

1. 总体设计方案

微博应用的设计主要包含如下四个部分。

1. 用户UI界面，用于在前端与用户进行交互。
2. 数据库，在后端存储和管理用户数据。
3. 事件处理，包含常用的事件响应机制和处理流程，能够根据用户的不同操作进行处理。
4. 网络访问，用于前后端之间的数据交互，在这个应用中我们通过JSON格式来传输数据。

2. 客户端设计

安卓应用遵循单例模式的设计原则，在安卓开发中，Application可以被视为应用程序的唯一实例，在应用开发过程中所需的全局变量及操作都存放在该类中。在客户端与服务端的交互中，遵循代理模式进行开发，使用常用的JSON格式作为中间接口，来在客户端和服务端之间传输数据。在客户端的设计中，采用MVC设计模式，来实现模型和界面视图的解耦。在应用中创建一个MsgService服务，通过网络模块定时向服务器发送请求，并对响应数据进行解析，存储在前端模型中，接着由视图负责刷新界面。下面分别介绍应用中的具体功能模块和实现。

2.1 用户登录界面

功能描述

在登陆界面中，主要完成用户的用户名和密码输入，若用户还没有创建账号，则可以通过注册按钮，跳转到注册界面；若用户不记得账号密码，则可以通过忘记密码按钮，跳转到重制密码的界面。在用户输入密码后，单击登陆，将对用户名与密码进行验证，并显示登录结果。若验证成功，则进入主界面，否则显示错误提示。

任务处理

在登陆界面中，主要实现向服务器发送登陆请求，对用户名和密码进行验证，并根据验证结果进行界面的跳转。登录按钮响应onLoginClick()方法，根据用户的用户名与密码的输入情况进行提示，若输入正确，则设置好请求参数，启动登陆请求类，利用异步任务机制在后台完成数据的请求。接着根据返回结果进行解析判断，完成登陆数据的存储、界面的提示与跳转。

2.2 话题界面

功能描述

话题界面以列表的形式显示话题，单击每一条列表中的话题，能够跳转至该话题的详细界面，其中包含对该话题的评论。单击发表话题按钮，可以跳转至发表话题界面，单击刷新图标，可以向服务器请求更新的话题数据，并刷新界面。在话题的详细界面中，用户可以查看到该话题的完整信息，并输入自己的评论，将其显示在该界面中。

任务处理

当进入话题界面时，通过请求话题类向服务器发送话题信息请求，获取一段时间内的话题信息数据，接着进行数据解析并执行界面刷新。当进入话题评论界面时，从数据库中读取对应话题的完整信息，当用户发表新的评论时，通过话题评论请求类向服务器发送请求，并将返回的数据进行解析并显示。在话题发表界面中主要完成话题的发表，利用发表话题请求类向服务器发送发表话题请求，根据返回数据进行解析和显示。

2.3 好友界面

功能描述

好友界面中以列表方式显示自己的好友，当长按某个好友时，就会弹出上下文菜单，可选择发私信和删除好友功能。当单击某个好友时，则跳转到该用户的详细资料页面。当单击在页面顶部的添加好友图标时，则进入添加好友界面。

任务处理

进入好友界面时，通过异步机制向服务端请求好友数据。当选择私信或删除好友等功能时，只需要向服务端发送对应的请求即可。

2.4 用户资料界面

功能描述

用户资料界面的功能包含查看个人资料和其他用户的资料。处理过程中通过用户的ID来向服务端请求对应ID的用户个人资料，用户ID唯一标识了某个用户。

任务处理

查看个人资料或者其他用户资料时，都是通过同一个界面进行显示和操作。当要查看某个用户的资料时，首先在好友表中查询是否存在该用户的信息，如果不存在则通过网络向服务端请求，在请求的参数重放入该用户的ID，然后通过异步任务来请求用户的资料。

3. 服务端设计

服务端通过MySQL数据库进行数据存储，数据库中包括用户资料、话题、好友和私信等数据；控制处理函数通过Java实现，主要用来控制请求和返回数据等业务流程。该过程主要包括如下几个步骤：

1. 接受请求的参数并进行分析，在我们的应用中，是通过JSON格式进行数据传输，我们只需在Java代码中对JSON数据进行解析即可。
2. 通过获得的用户ID和密码验证用户是否合法，如果是注册就跳过该步骤。
3. 通过获得的请求类型将任务分发到相应的类中，比如发送话题请求，此时就进入SendTopic类中执行。
4. 在相应的类中首先获得数据库的连接，然后通过请求的参数执行相应的操作，并更新数据库中相应的表。
5. 将执行完成后的结果封装成JSON格式返回客户端。

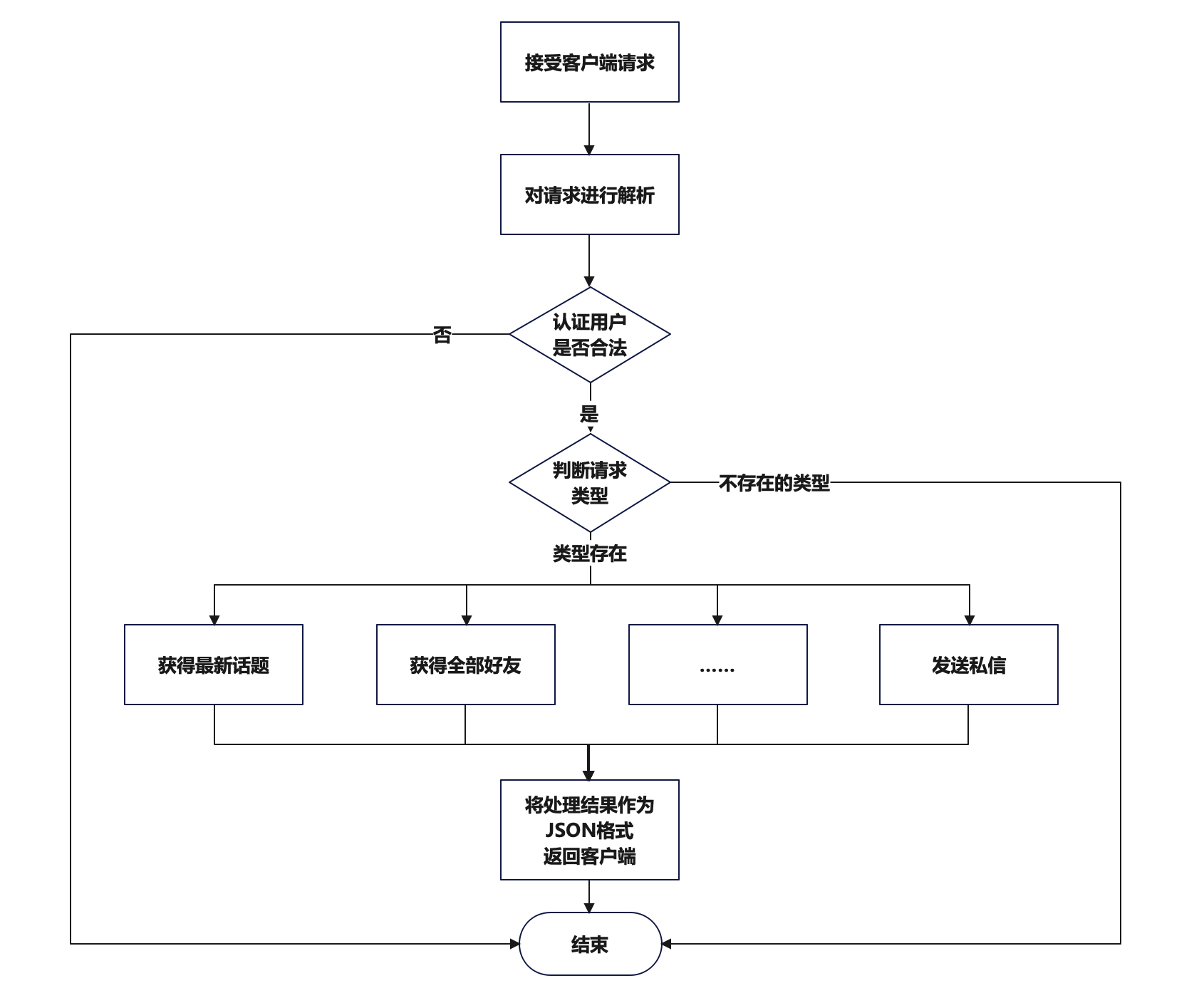

根据该过程可以绘制流程图如下：
