图片兴趣社区平台-需求分析

[LsUna1]



1.需求分析

1.1概述

随着互联网的高速发展，人们特别是青年人对于社交的需求日益增加。针对这种需求，设计并实现一个网页版的图片兴趣社区，主要面向用户为年轻人，旨在为年轻人提供一个图片社交的途径，以此认识世界，结交朋友。用户可以使用滤镜修饰图片，对图片打标签，添加文字说明之后发布到社区，分享自己的生活；并能在社区中通过标签或名称发现各种图片与用户，通过图片进行交流，结识到有共同兴趣爱好的朋友。

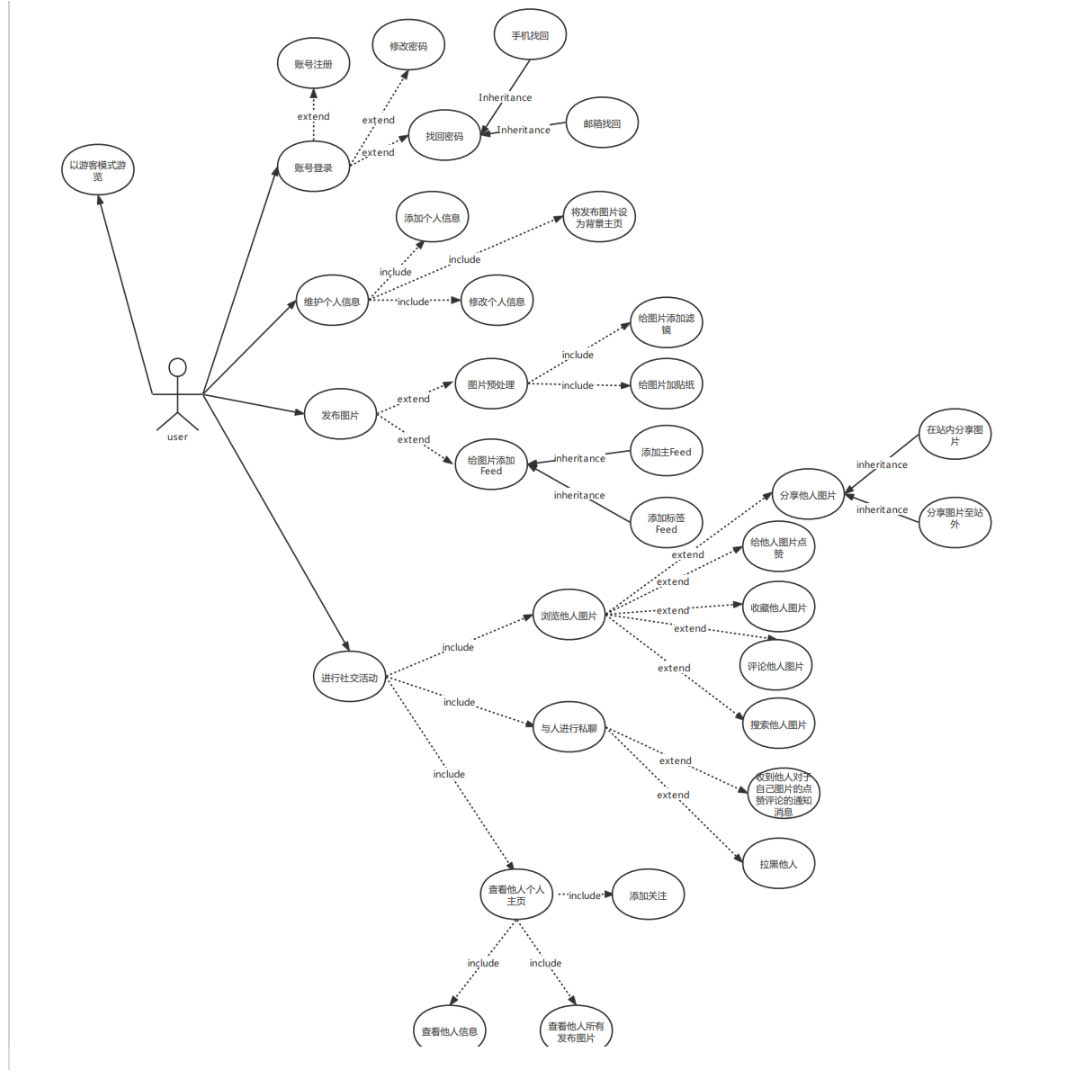

1.2.用例分析

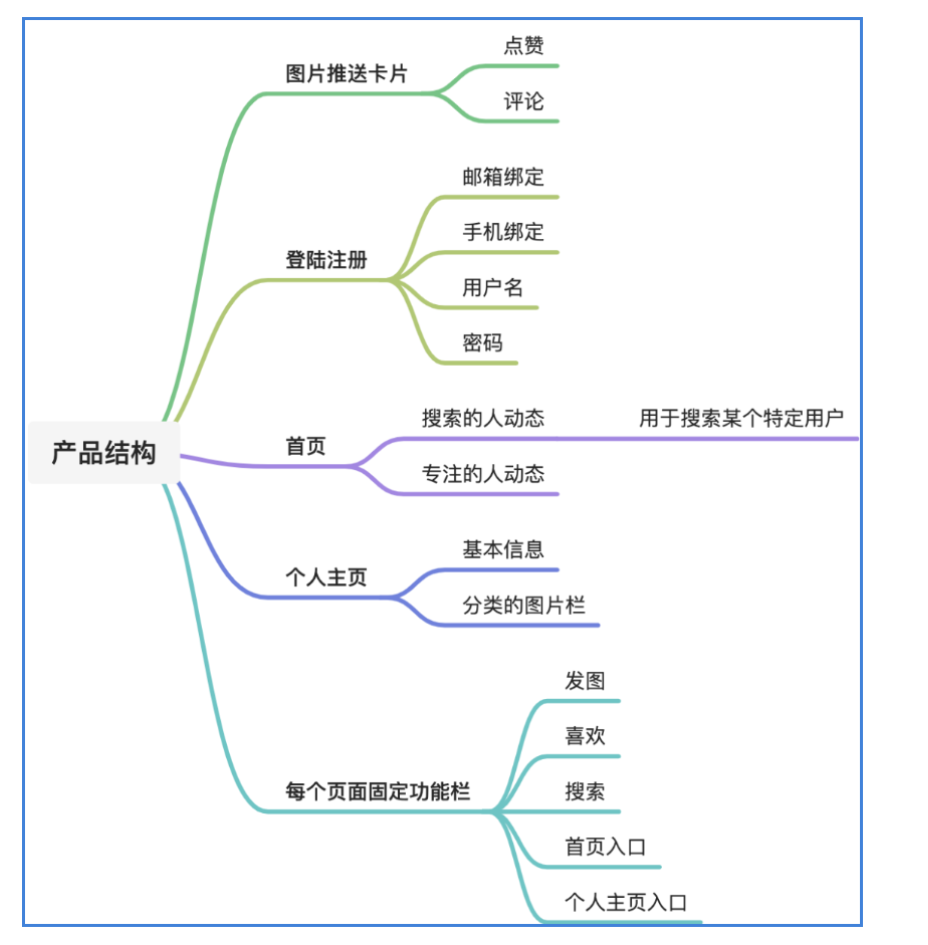

1.3.功能模块分析

通过对项目的用例分析，可以将整个项目分为5个功能模块

固定导航栏



1. 实现返回主页功能

1. 实现搜索功能：1搜索某个特定的用户 2搜索某个tag的图片#开头

1. 实现各种页面跳转功能：例如跳转到收藏夹。

用户账号登录注册模块

1.实现用户使用账号登录功能

2.实现用户注册新账号功能

3.实现用户修改账号功能

4.实现用户找回遗忘账号功能

首页模块

1.实现搜索他人帖子功能

2.实现浏览他人帖子功能

个人主页模块

1.展示自己的个人相关信息

2.修改自己的个人相关信息

3.展示自己收藏的相关帖子图片

图片推送模块

1.实现展示帖子的详细相关信息(包括图片，点赞数，评论)

2.实现用户对帖子进行点赞的功能

3.实现用户对帖子进行评论的功能

2.软件设计

2.1.架构风格

整个项目使用MVC架构从而实现前后端分离

2.2前端技术选型

• 脚手架： create-react-app
• 组件库： Ant-design
• 网络通讯：axios

2.2.部分页面设计(主要是自己负责部分)

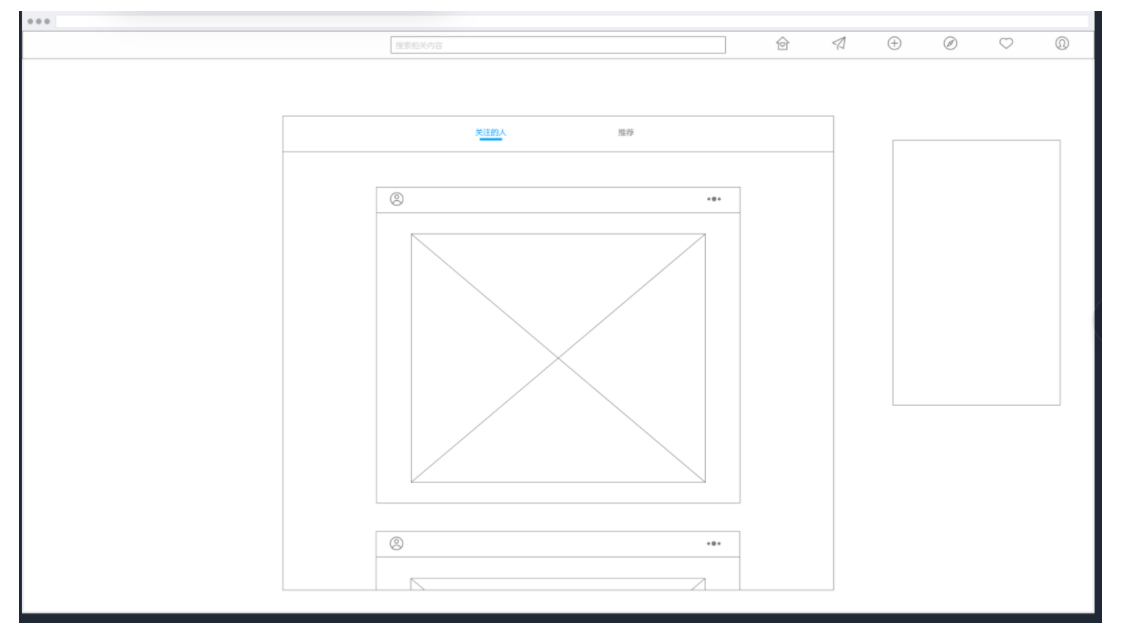

2.2.1主页

组件设计：

1.主页组件

主页组件由选项卡与贴子预览组件组成。

选项卡用于选择主页浏览的模式，暂定为有关注的人与推荐两种模式。打开主页后，向server请求贴子预览的数据，并用于来渲染贴子预览组件。

2.贴子预览组件

贴子组件由上半部分贴子相关信息及操作的组件与下半部分图片组件构成。

贴子组件在渲染时，会向server请求与贴子相关地数据，并将贴子的id号(用于进一步检索贴子详细数据的索引)存入组件的state中。

其中上半部分组件左边的用户头像用户点击可以进入发布贴子的用户的个人主页，右边的选项是与贴子相关的交互操作，包括举报，收藏。这些都会将贴子的id号与操作码一起发送给server端。

下半部分组件用于展示贴子的预览信息。用户如果点击图片，会打开贴子的页面，并将贴子的id号传入到这个贴子页面中，用于帮助这个贴子页面从server获取数据。

2.3.数据库设计

1.用户登录信息表

user_register（用户登录信息）
属性	PK/FK	类型	备注	约束
u_id	PK	int	用户id	NOT NULL
username		varchar()	账号名	NOT NULL
password		varchar()	密码	NOT NULL
telephone		varchar(11)	手机号码	NOT NULL
email		varchar()	电子邮箱

2.用户详细信息表

user_details（用户详细信息）
属性	PK/FK	类型	备注	约束
u_id	PK,FK	int	用户id	NOT NULL
nickname		varchar()	昵称	NOT NULL
sex		int(1)	性别	NOT NULL
register_date		datetime	注册时间	NOT NULL
update_date		datetime	修改时间	NOT NULL
birthday		datetime	生日
location		varchar()	地区
signature		varchar()	个性签名
profile_url		varchar()	用户头像url	NOT NULL

3.用户相关信息表

user_relatedData（用户相关信息）
属性	PK/FK	类型	备注	约束
u_id	PK,FK	int	用户id	NOT NULL
followers_number		int	关注其他人的数量	NOT NULL
fans_number		int	粉丝数量	NOT NULL
posts_number		int	帖子数量	NOT NULL
collection_number		int	收藏帖子的数量	NOT NULL
forward_number		int	转发帖子的数量	NOT NULL
profile_url		varchar()	用户头像url	NOT NULL

4.关注信息表

follow（关注信息）
属性	PK/FK	类型	备注	约束
u_id	PK,FK	int	用户id	NOT NULL
follow_id	FK	int	关注者	NOT NULL
state		int(2)	状态	NOT NULL
update_time		datetime	修改时间	NOT NULL

5.帖子信息表

post（帖子信息）
属性	PK/FK	类型	备注	约束
post_id	PK	int	帖子id	NOT NULL
publisher_id	FK	int	发布者id	NOT NULL
photo_number		int	图片数量	NOT NULL
content		varchar(500)	内容
comment_number		int	评论数量	NOT NULL
forward_number		int	被转发数	NOT NULL
like_number		int	点赞数量	NOT NULL
collection_number		int	收藏数量	NOT NULL
publish_time		datetime	发布时间	NOT NULL
photo_path_url		varchar()	图片路径	NOT NULL
location		varchar()	定位	NOT NULL

6.图片信息表

photo（图片信息）
属性	PK/FK	类型	备注	约束
photo_id	PK,FK	int	图片id	NOT NULL
url		varchar()	图片url	NOT NULL

7.点赞信息表

like（点赞信息）
属性	PK/FK	类型	备注	约束
post_id	PK,FK	int	被点赞帖子id	NOT NULL
u_id	PK,FK	int	点赞者	NOT NULL
state		int(1)	状态	NOT NULL
update_time		datetime	修改时间	NOT NULL

8.转发信息表

forward（转发信息）
属性	PK/FK	类型	备注	约束
forward_id	PK	int	转发号	NOT NULL
post_id	FK	int	转发的帖子的id	NOT NULL
u_id	FK	int	转发人id	NOT NULL
state		int(1)	状态	NOT NULL
update_time		datetime	修改时间	NOT NULL
comment_number		int	评论数	NOT NULL
like_number		int	点赞数	NOT NULL
extra_content		varchar(500)	转发的心情

9.评论信息表

comment（评论信息）
属性	PK/FK	类型	备注	约束
comment_id	PK	int	评论id	NOT NULL
post_id	FK	int	帖子id	NOT NULL
u_id	FK	int	评论者id	NOT NULL
parent_id		int	父亲结点评论id
child_number		int	孩子结点数量	NOT NULL
content		varchar()	评论内容	NOT NULL
create_time		datetime	创建时间	NOT NULL

10.同步库

feeds（同步库）
属性	PK/FK	类型	备注	约束
u_id	PK,FK	int	消息接收者id	NOT NULL
post_id	PK,FK	int	接收的帖子id	NOT NULL
send_id	FK	int	发送者id	NOT NULL
publish_time	FK	datetime	发布时间	NOT NULL
post_type		int(2)	发送/转发	NOT NULL

11.收藏夹表

collection（收藏夹）
属性	PK/FK	类型	备注	约束
collection_id	PK	int	收藏夹id	NOT NULL
u_id	FK	int	用户id	NOT NULL
collection_name		varchar()	收藏夹名称	NOT NULL
posts_id		varchar()	所有帖子id
