在线订餐系统开发——需求分析与设计

[Lauretta_y]

项目概述

在线订餐系统是具有较为完整的购买美食流程、食品管理、订单处理流程的并且提供给消费者PC Web端,移动 App端,微信小程序端多种使用方式，提供给在线订餐管理人员相应的管理接口的一个系统。主要包括本系统主要包括：用户点餐（PC、移动、小程序）、商家管理、骑手送餐三部分。
在技术上，前后端分离方式开发,涉及到 Web 前端开发、 Java 服务端开发。系统支持数据、应用、管理维护层的分布或集中处理的部署,完成业务功能,提供了分析、设计、开发、测试、部署以及项目管理等方面的完整参考实现。

需求分析

业务分析

本系统主要包括：用户点餐（PC、移动、小程序）、商家管理、骑手送餐三部分。
用户注册、登录系统，可以选择自己喜欢的菜品，加入购物车，当选择完毕之后，点击结算下单。下完单之后，可以在“我的订单”之中查看自己的订单的信息，并且可以对订单进行催单、退款、评价等操作，会从数据库调取菜品信息、用户信息、评价信息、反馈信息、订单信息等数据。
商家部分除了菜品管理、人事管理、评价管理、优惠管理、会员管理、收支管理、权限管理、餐位管理等，餐位、菜品员工、骑手等信息需要录入，同时例如在菜品管理 也会从数据库调取信息。

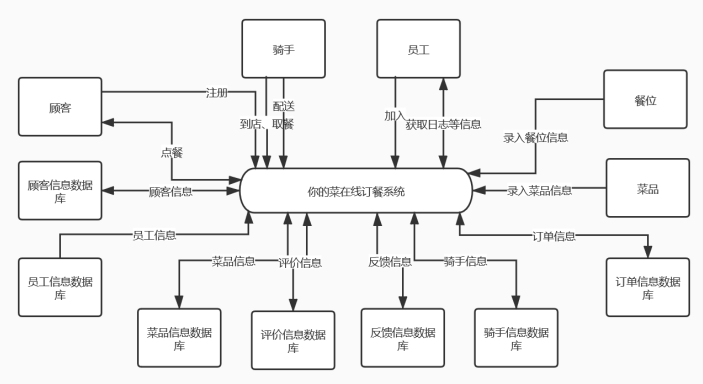

具体的业务分析如下图所示：

功能分析

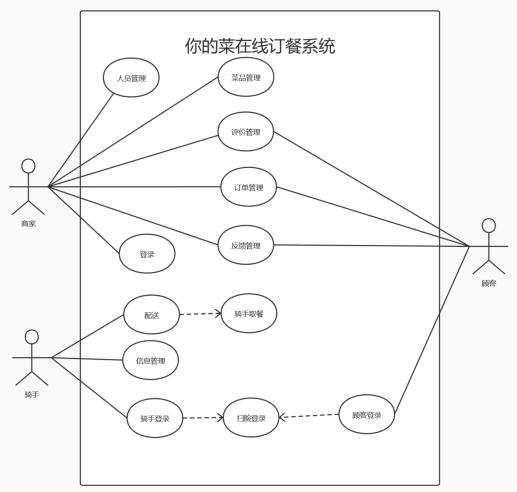

在线订餐系统，进行经分析，用例图如下，其中有商家、骑手、顾客三个参与者；商家有涉及到登录、人员管理、菜品管理、评价管理、订单管理、反馈管理，骑手有配送、信息管理、骑手登录三个用例，顾客有评价管理、订单管理、反馈管理、登录四大部分。
用例图：

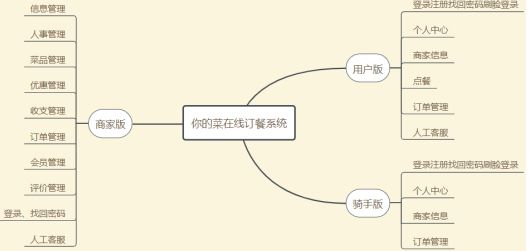

功能模块图：

系统设计

总体设计

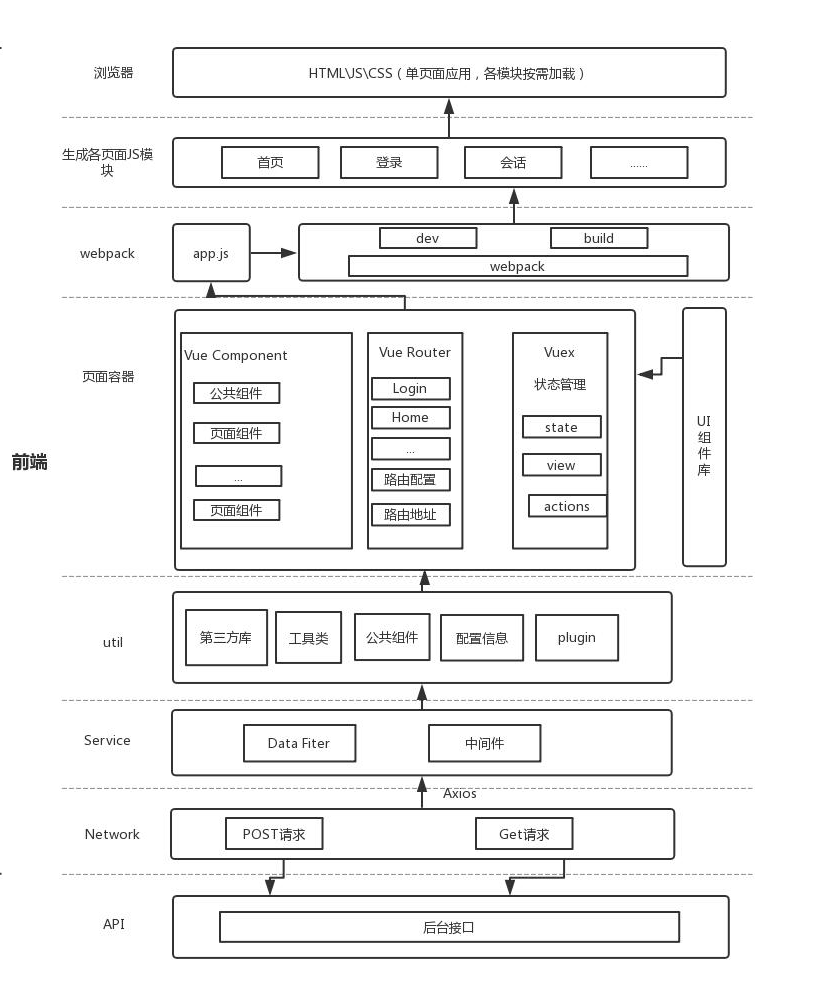

前端架构：
store进行Vuex状态管理，router是前端路由，view是各个业务页面，component存放通用组件，util层存放项目全局的工具函数，service层处理服务端返回的数据，即当其调用了不同的api，就会把不同的返回数据整合在一起在统一发送到 store 中。

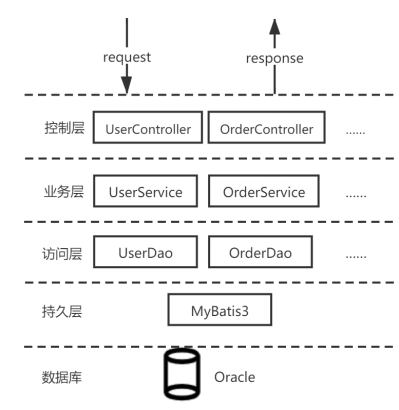

后端架构：
我们采用了ssm框架，使用springboost进行项目构建，使用数据库Oracle数据库，项目结构具体分为了数据层、持久层、访问层、业务层和控制层，辅以长连接、Aop面向切面编程。

类和对象设计

动态模型设计

我的订单部分的查看全部的订单的用例图：用户登录之后，创建订单，进入到“我的订单”之后，可以查看所有的订单的列表，当点击某个订单之后，订单的ID会传回后台，然后可以根据ID查到订单的详细信息，在返回给前端的用户。

订单评价：

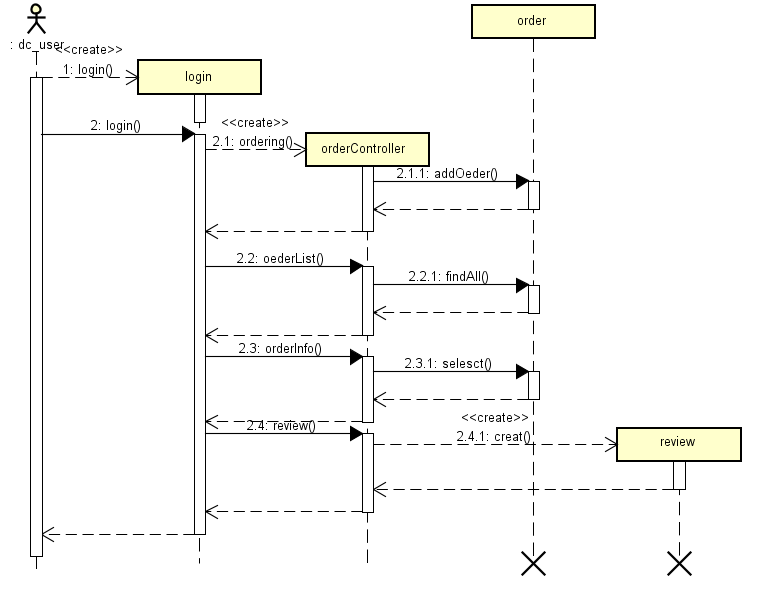

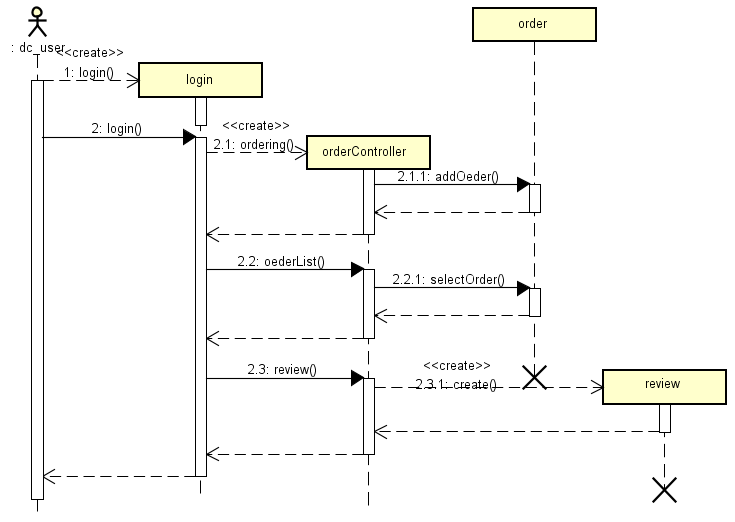

订单的评价的时序图，因为退款等的业务流程和评价相类似，因此就以评价为例。
用户登陆之后，可以获取到订单的详细信息，然后向后端发送评价的请求，并且发送数据，后端收到数据，建立review，并且向前端返回创建的结果。前端收到结果显示。

数据库设计

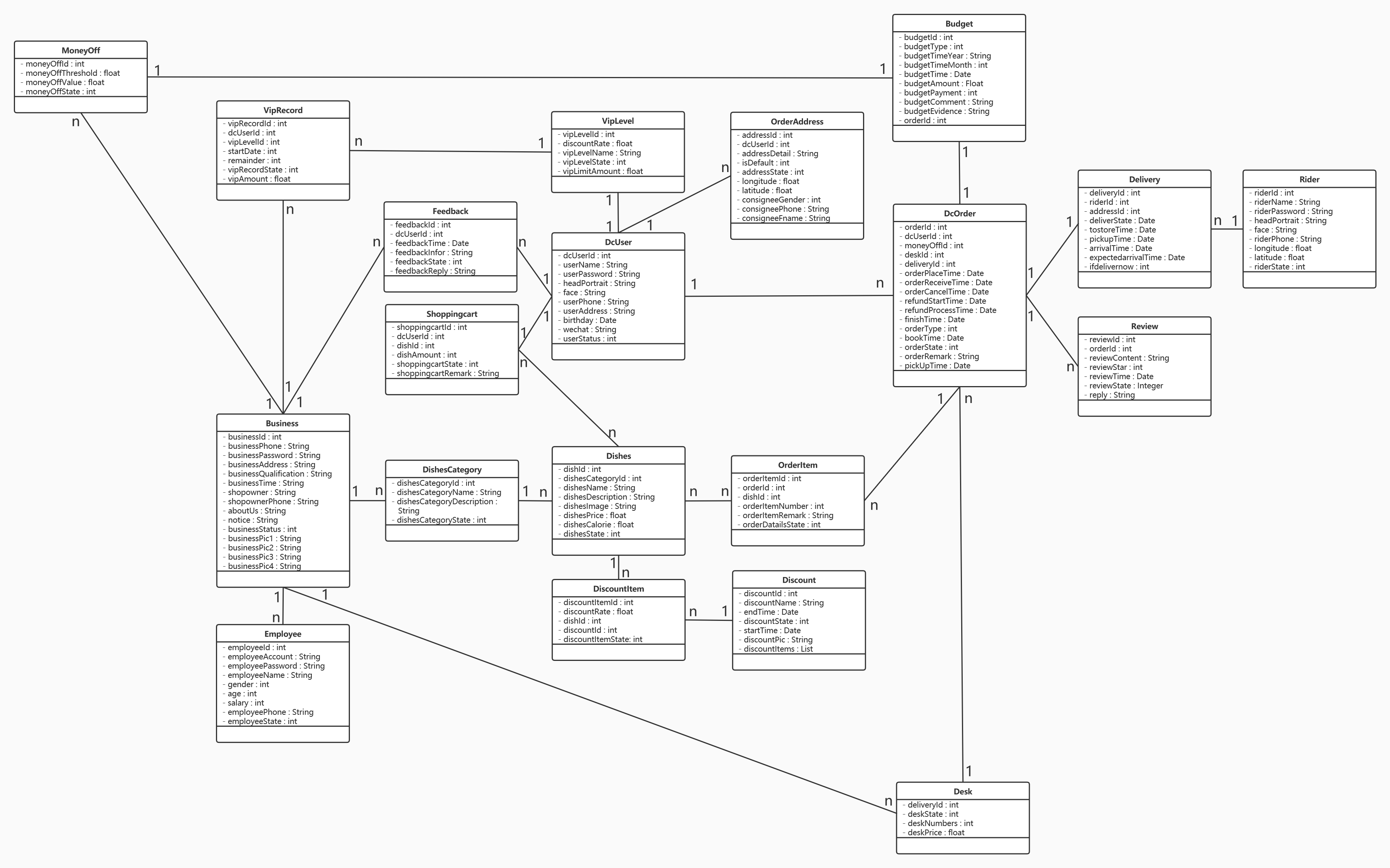

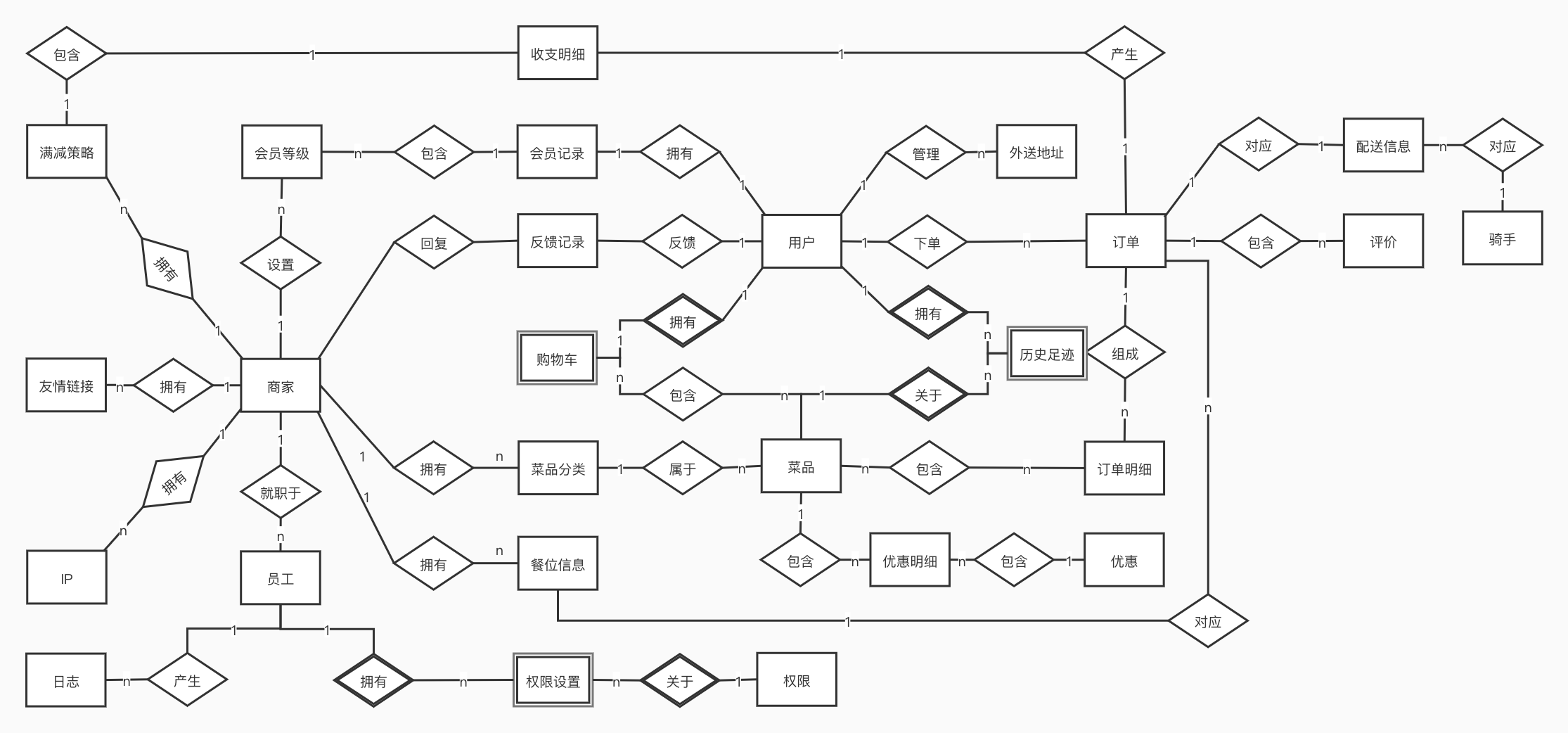

数据库设计的E-R图如下所示，我们对订单和菜品建立了orderItem用来表示每个菜的信息，就是一个订单有多个Item；同时budget部分也采用这个格式。

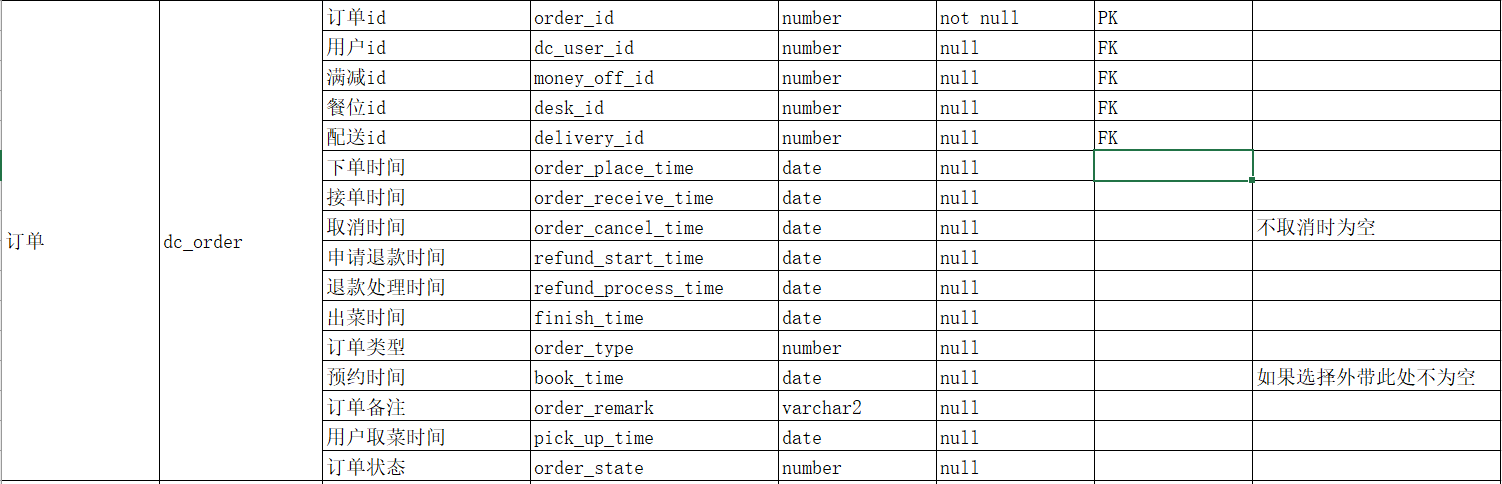

其中我们的数据库表的设计，以订单为例进行展示，订单的主键是订单ID，外键有用户ID、满减ID、餐位ID、配送ID等，通过这些外键来建立表与表之间的联系。
