多视角3D医疗空间感知系统的研究

weixin_42705053 2022-01-07 19:16:15

一、项目背景

智能手术室是随着物联网而诞生的一个新的医疗项目，它是以创造手术室的高效率、高安全性、以及提升手术室对外交流平台为目的的多个系统（如医学、工控、通讯、数码等）的综合运用。是将净化工程与数字信息化融合，将所有关于患者的信息进行系统集成，使手术医生、麻醉医生、手术护士获得全面的患者信息、更多的影像支持、精确的手术导航、通畅的外界信息交流，为整个手术提供更加准确、更加安全、更加高效的工作环境，也为手术观摩、手术示教、远程教学及远程会诊提供了可靠的通道，从而创造手术室的高成功率、高效率、高安全性、以及提升手术室的对外交流。因此，智能手术室需要构建多视角的3D空间系统，获取RGBD（颜色+深度）数据进行空间感知。

二、课题概述

2.1 课题简介

研究多传感器混合系统，搭建以RGBD 相机为基础的多模态空间感知系统。该系统针对室内环境，特别是医学场景（如手术室、影像室），利用多视角获取的RGBD数据进行空间感知。系统需实现多相机系统标定、实时捕捉、流式传输等多种实时系统必备功能。同时，系统需引入深度学习方法进行空间目标的识别和追踪，以探索多种医学场景应用：医学工具识别、关键点检测等。

2.2 基本功能

获取相机参数
多相机标定
多相机数据融合
实时捕捉画面与流式传输

2.3 开发平台和工具

相机平台：StereoLabs Zed2i , Asure Kinect DK

开发工具：C/C++,Python,PyTorch,Eigen,OpenCV,OpenGL,ffmpeg,libyuv

三、需求分析

3.1功能性需求

实现多平台多相机的实时视频传输，包括彩色图片和深度图片
获取带颜色的空间点云数据，用来进行三维重建、图像分割、关键点检测等研究用途
系统要有兼容不同相机平台的能力，包括未来可能加入系统的未知相机平台

3.2非功能性需求

健壮性：对于各种类型的相机（目前的需求有StereoLabs Zed2i , Asure Kinect DK两种相机，后续可能会加入新的相机平台），给定配置（分辨率、fps等），系统都可以获得正确的颜色图和深度图，并完成多相机视角的三维重建。
易用性：使用者只需要打开系统、设定参数、获取所需要的数据，无需关注不同相机平台api使用上的差异。
可靠性：由于系统将用于医学场景，因此要能够保证获取的图片等信息正确无误。
实时性：实时三维重建、医学工具识别、关键点检测等医学场景需求要求系统的响应时间足够小，不要有明显的延迟，因此对软件代码的优化、GPU性能等都要求较高。

四、用例建模

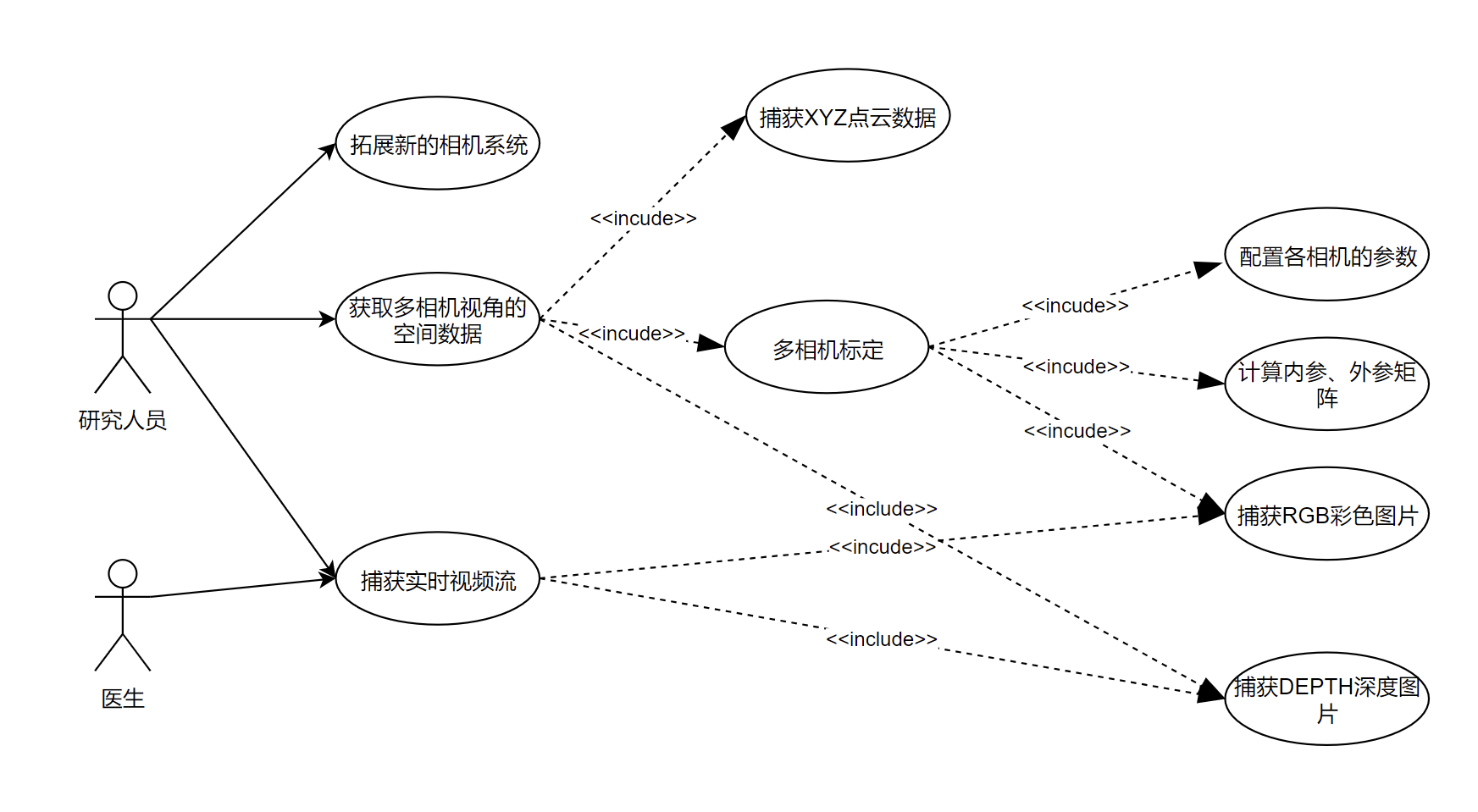

4.1用例图

4.2用例描述

表4-1 捕获实时视频流用例描述表

描述项	说明
用例	捕获实时视频流
参与者	研究人员、医生
简要说明	使用者打开系统，设置参数，显示实时传输的视频
前置条件	本系统已经运行启动，相机已连接
后置条件	前端显示实时传输的视频
基本事件流	1.使用者启动应用 2.选择要打开的相机 3.设置颜色/深度模式 4.设置分辨率、fps等参数 5.相机拍摄照片 6.将不同相机的数据融合 7.显示实时视频
其他事件流	系统将不同相机捕获的图片转换为自定义的统一格式，然后再进行其他操作
异常事件流	相机未部署或找不到指定ID的相机，系统弹出“未检测到改相机”

表4-2 捕获实时视频流用例描述表

描述项	说明
用例	捕获多相机视角的空间数据
参与者	研究人员
简要说明	使用者打开系统，拍摄多张棋盘格照片，计算出相机参数并配置
前置条件	本系统已经运行启动，相机已连接并部署在特定的应用场景
后置条件	获得相机的内参和外参，完成多相机系统的空间搭建，获取多相机视角的空间数据
基本事件流	1.使用者启动应用 2.打开所有部署好的相机 3.设置颜色模式 4.移动棋盘格拍摄照片 5.通过标定算法计算每个相机的内参矩阵和外参矩阵 6.将参数写入配置表 7.获取空间数据
异常事件流	相机未部署或找不到指定ID的相机，系统弹出“未检测到改相机”

表4-3 拓展相机系统用例描述表

描述项	说明
用例	拓展新的相机系统
参与者	研究人员
简要说明	使用者在系统中加入新的相机，并实现系统中的所有功能
前置条件	本系统已经开发完成
后置条件	系统中加入了新的相机平台
基本事件流	1.使用者将新平台的api加入系统的接口 2.测试该相机能否正常工作 3.测试多相机能否正常工作

五、设计方案

5.1系统总体设计

本系统作为一个大型研究性项目的一部分，重点研究数据捕捉、数据融合、多相机系统标定等内容，因此在前端使用opencv显示图片和视频，使用opengl进行彩色点云图的渲染；使用eigen作为线性代数库用来对数据进行融合和处理；使用ffmpeg和libyuv进行视频数据的存储；在系统搭建完成后，将获取到的数据制作为数据集，利用PyTorch等平台进行进一步的研究。

5.2设计模式

由于要兼容不同相机平台，后续可能会继续添加新的相机系统，因此本系统采用的设计模式是工厂模式，这样就可以屏蔽不同平台api的差异，只关心抽象的功能接口，这样就可以为后续对于数据的获取和研究工作带来巨大的便利，但缺点是每次增加一个不同的相机系统时，都需要增加一个具体类和对象实现工厂。

具体来说，我们使用sensorBase类来作为不同相机类的抽象，使用者只需新建一个sensorBase的对象，并将其指定为特定的相机对象（比如zedSensor）,就可以直接使用共同功能（例如CaptureColorImage）的不同实现，这样就不用关心具体的api调用和其他相关问题。不同相机捕获的所有类型的数据（bgra格式的颜色图、rgb格式的颜色图、float表示的深度、short表示的深度图、不同类型的点云数据等）都可以抽象为imageBase类，来完成数据融合。

以下为具体实现的类图：

class
