QUIC协议解析与部署

HNUlixinze 2022-01-18 23:59:24

一、QUIC协议简述

Quic 全称是“快速 UDP 互联网连接”，是由 google 提出的使用 UDP 进行多路并发传输的协议。可以用一个公式大致概括：TCP + TLS + HTTP2 = UDP + QUIC + HTTP2’s API，由公式可以看出Quic 相比现在广泛应用的 http2+tcp+tls 协议有如下优势：减少了 TCP 三次握手及 TLS 握手时间。改进的拥塞控制。避免队头阻塞的多路复用。实现了TLS的保密功能，同时又使用更少的RTT建立安全的会话。连接迁移。前向冗余纠错。QUICP协议在两个端点间创建连接，且支持多路复用连接。在设计之初，QUIC希望能够提供等同于SSL/TLS层级的网络安全保护，减少数据传输及创建连接时的延迟时间，双向控制带宽，以避免网络拥塞。Google希望使用这个协议来取代TCP协议，使网页传输速度加快，计划将QUIC提交至互联网工程任务小组（IETF），让它成为下一代的正式网络规范。

二、QUIC协议的目标

是为了整合TCP协议的可靠性和UDP协议的速度和效率。众所周知UDP比TCP传输速度快，TCP是可靠协议，但是代价就是双方确认数据而衍生的一系列消耗。其次TCP是系统内核实现的，如果升级TCP协议，就得让用户升级系统，这个的门槛比较高，而QUIC在UPD基础上由客户端自由发挥，只要有服务器能对接就可以。

三、QUIC协议的特性

1.低延迟连接的建立

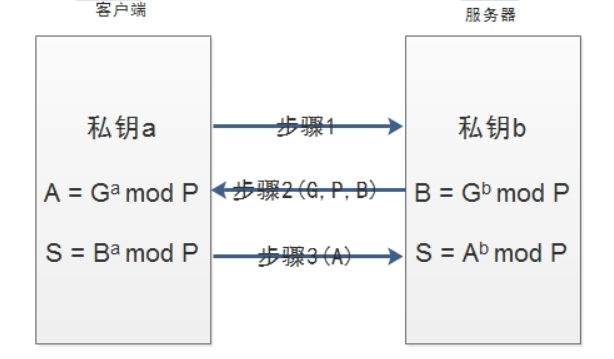

QUIC在握手过程中使用Diffie-Hellman算法协商初始密钥，初始密钥依赖于服务器存储的一组配置参数，该参数会周期性的更新。初始密钥协商成功后，服务器会提供一个临时随机数，双方根据这个数再生成会话密钥。

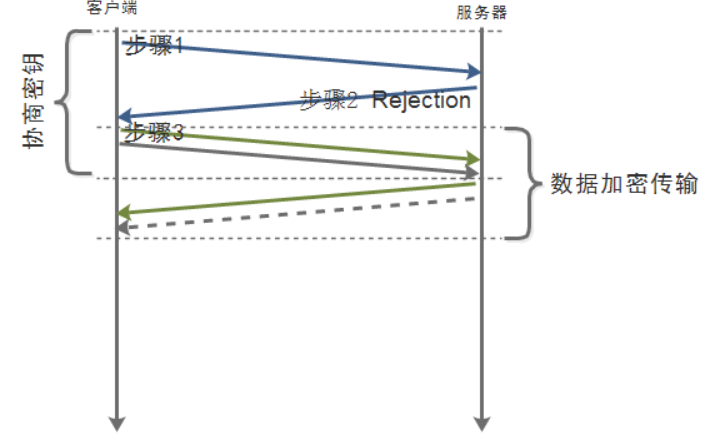

具体握手过程如下：

(1) 客户端判断本地是否已有服务器的全部配置参数，如果有则直接跳转到(5)，否则继续

(2) 客户端向服务器发送inchoate client hello(CHLO)消息，请求服务器传输配置参数

(3) 服务器收到CHLO，回复rejection(REJ)消息，其中包含服务器的部分配置参数

(4) 客户端收到REJ，提取并存储服务器配置参数，跳回到(1)

(5) 客户端向服务器发送full client hello消息，开始正式握手，消息中包括客户端选择的公开数。此时客户端根据获取的服务器配置参数和自己选择的公开数，可以计算出初始密钥。

(6) 服务器收到full client hello，如果不同意连接就回复REJ，同(3)；如果同意连接，根据客户端的公开数计算出初始密钥，回复server hello(SHLO)消息，SHLO用初始密钥加密，并且其中包含服务器选择的一个临时公开数。

(7) 客户端收到服务器的回复，如果是REJ则情况同(4)；如果是SHLO，则尝试用初始密钥解密，提取出临时公开数

(8) 客户端和服务器根据临时公开数和初始密钥，各自基于SHA-256算法推导出会话密钥

(9) 双方更换为使用会话密钥通信，初始密钥此时已无用，QUIC握手过程完毕。之后会话密钥更新的流程与以上过程类似，只是数据包中的某些字段略有不同。

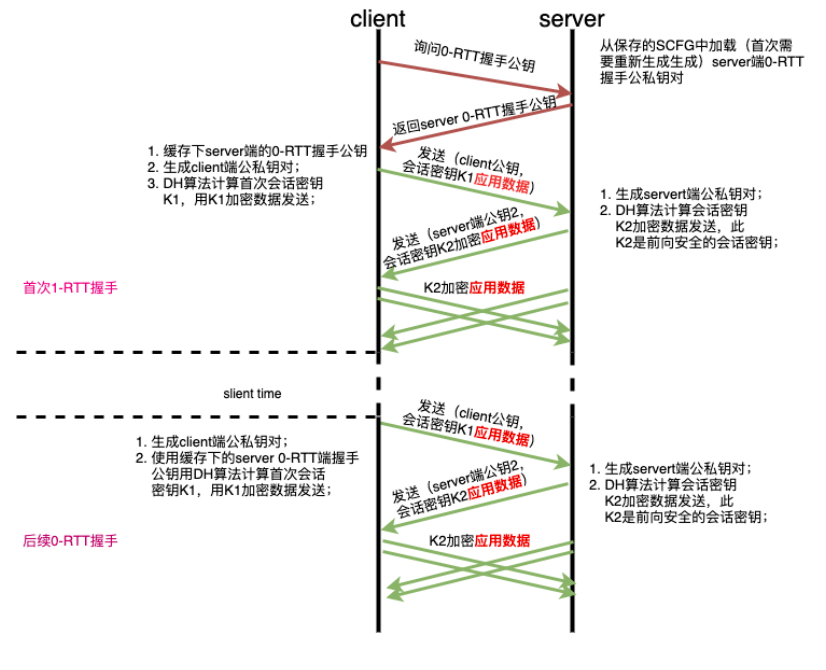

如上所述, DH密钥协商需要通行双方各自生成自己的非对称公私钥对。server端与客户端的关系是1对N的关系，明显server端生成一份公私钥对, 让N个客户端公用, 能明显减少生成开销, 降低管理成本。server端的这份公私钥对就是专门用于握手使用的，客户端一经获取，就可以缓存下来后续建连时继续使用, 这个就是达成0-RTT握手的关键, 因此server生成的这份公钥称为0-RTT握手公钥。client端首次握手时对server一无所知，需要1个RTT来询问server端的握手公钥(实际的握手交互还会发送诸如版本等其他数据)并缓存下来，本步骤只在首次建连时发生(0-RTT握手公钥的过期也会导致需要重走这一步)，但这种情况很少发生。

另外，前面提到在初始密钥后，还会再协商出一个最终的会话密钥，这么做的目的是为了获取所谓的前向安全特性: 因为server端的后面生成的这份公私钥是临时生成的，不会保存下来，也就杜绝了密钥泄漏导致会话数据被恶意收集后的被解密掉的风险。

2.改进的拥塞控制

QUIC协议当前默认使用TCP协议的Cubic拥塞控制算法。看似QUIC协议只是吧TCP的拥塞算法重新实现了一遍，其实不然。QUIC协议在TCP拥塞算法基础上做了些改进：

（1）可插拔

应用程序层面就能实现不同的拥塞控制算法，不需要操作系统或内核支持。单个应用程序的不同连接也能支持配置不同的拥塞控制。不需要停机和升级就能实现拥塞控制的变更。

（2）单调递增的Packet Number

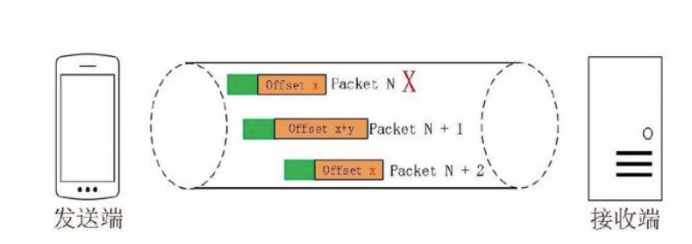

单纯依靠严格递增的 Packet Number 肯定是无法保证数据的顺序性和可靠性。QUIC 又引入了一个 Stream Offset 的概念。即一个 Stream 可以经过多个 Packet 传输，Packet Number 严格递增，没有依赖。但是 Packet 里的 Payload 如果是 Stream 的话，就需要依靠 Stream 的 Offset 来保证应用数据的顺序。如错误! 未找到引用源。所示，发送端先后发送了 Pakcet N 和 Pakcet N+1，Stream 的 Offset 分别是 x 和 x+y。假设 Packet N 丢失了，发起重传，重传的 Packet Number 是 N+2，但是它的 Stream 的 Offset 依然是 x，这样就算 Packet N + 2 是后到的，依然可以将 Stream x 和 Stream x+y 按照顺序组织起来，交给应用程序处理。

（3）更多的ACK块

QUIC ACK帧支持256个ACK块，TCP 的 Sack 选项能够告诉发送方已经接收到的连续 Segment 的范围，方便发送方进行选择性重传。由于 TCP 头部最大只有 60 个字节，标准头部占用了 20 字节，所以 Tcp Option 最大长度只有 40 字节，再加上 Tcp Timestamp option 占用了 10 个字节 [25]，所以留给 Sack 选项的只有 30 个字节。每一个 Sack Block 的长度是 8 个，加上 Sack Option 头部 2 个字节，也就意味着 Tcp Sack Option 最大只能提供 3 个 Block。但是 Quic Ack Frame 可以同时提供 256 个 Ack Block，在丢包率比较高的网络下，更多的 Sack Block 可以提升网络的恢复速度，减少重传量。

（4）精确计算RTT时间

QUIC ACK包同时携带了从收到包到回复ACK的延时，这样结合递增的包序号，能够精确的计算RTT时间

3.无队头阻塞的多路复用

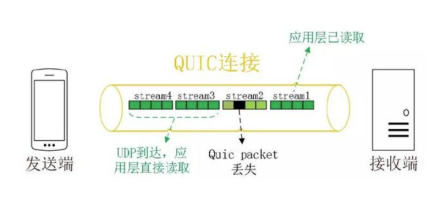

HTTP2的最大特性就是多路复用，而HTTP2最大的问题就是队头阻塞。首先了解下为什么会出现队头阻塞。比如HTTP2在一个TCP连接上同时发送3个stream，其中第2个stream丢了一个Packet，TCP为了保证数据可靠性，需要发送端重传丢失的数据包，虽然这时候第3个数据包已经到达接收端，但被阻塞了。这就是所谓的队头阻塞。而QUIC多路复用可以避免这个问题，因为QUIC的丢包、流控都是基于stream的，所有stream是相互独立的，一条stream上的丢包，不会影响其他stream的数据传输。

4.前向纠错

QUIC使用了FEC（前向纠错码）来恢复数据，FEC采用简单异或的方式，每发送一组数据，包括若干个数据包后，并对这些数据包依次做异或运算，最后的结果作为一个FEC包再发送出去。接收方收到一组数据后，根据数据包和FEC包即可以进行校验和纠错。比如：10个包，编码后会增加2个包，接收端丢失第2和第3个包，仅靠剩下的10个包就可以解出丢失的包，不必重新发送，但这样也是有代价的，每个UDP数据包会包含比实际需要更多的有效载荷，增加了冗余和CPU编解码的消耗。
