目前OpenHarmony使用的是GN作为编译构建工具。

BUILD.gn大部分人都没接触过，会感觉比较困难，但是实际上懂了，还是会发现很简单的。

这里录制了一个视频课程，大致讲解了BUILD.gn相关的。

视频链接： OpenHarmony编译构建系统解读——BUILD.gn分析



通过本节视频，将会了解到：

（1）如何新建自己的应用并导入到编译中

（2）解决头文件找不到的问题

（3）如何引用第三方组件

（4）如何自己添加第三方组件



1编写第一个程序

编写一个hello world程序比较简单，可以参考官网：

https://gitee.com/openharmony/docs/blob/master/zh-cn/device-dev/quick-start/quickstart-lite-steps-hi3861-application-framework.md

本文在这里做下总结：



（1）确定目录结构。

开发者编写业务时，务必先在./applications/sample/wifi-iot/app路径下新建一个目录（或一套目录结构），用于存放业务源码文件。

例如：在app下新增业务my_first_app，其中hello_world.c为业务代码，BUILD.gn为编译脚本，具体规划目录结构如下：

└── applications

    └── sample

        └── wifi-iot

            └── app

                │── my_first_app

                │  │── hello_world.c

                │  └── BUILD.gn

                └── BUILD.gn



（2）编写业务代码。



在hello_world.c中新建业务入口函数HelloWorld，并实现业务逻辑。并在代码最下方，使用 HarmonyOS启动恢复模块接口SYS_RUN()启动业务。（SYS_RUN定义在ohos_init.h文件中）

#include <stdio.h>
#include "ohos_init.h"
#include "ohos_types.h"



void HelloWorld(void)
{
    printf("[DEMO] Hello world.\n");
}


SYS_RUN(HelloWorld);

（3）编写用于将业务构建成静态库的BUILD.gn文件。



如步骤1所述，BUILD.gn文件由三部分内容（目标、源文件、头文件路径）构成，需由开发者完成填写。以my_first_app为例，需要创建./applications/sample/wifi-iot/app/my_first_app/BUILD.gn，并完如下配置。

static_library("myapp") {
    sources = [
        "hello_world.c"
    ]

    include_dirs = [
        "//utils/native/liteos/include"
    ]
}

static_library中指定业务模块的编译结果，为静态库文件libmyapp.a，开发者根据实际情况完成填写。

sources中指定静态库.a所依赖的.c文件及其路径，若路径中包含"//"则表示绝对路径（此处为代码根路径），若不包含"//"则表示相对路径。

include_dirs中指定source所需要依赖的.h文件路径。



（4）编写模块BUILD.gn文件，指定需参与构建的特性模块。



配置./applications/sample/wifi-iot/app/BUILD.gn文件，在features字段中增加索引，使目标模块参与编译。features字段指定业务模块的路径和目标，以my_first_app举例，features字段配置如下。



my_first_app是相对路径，指向./applications/sample/wifi-iot/app/my_first_app/BUILD.gn。



myapp是目标，指向./applications/sample/wifi-iot/app/my_first_app/BUILD.gn中的static_library("myapp")。





添加第一个a_myparty软件包

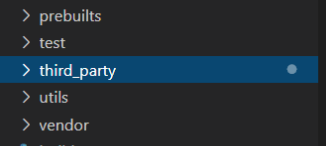

打开鸿蒙系统的源码，可以看到有这么一个文件夹：third_party。里面存放的是第三方的代码。

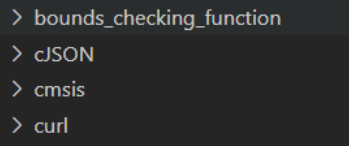

点开我们可以看到有很多第三方代码：

后续我们如果需要往系统中添加、移植任何开源代码，都可以添加到这个文件夹中。接下来，教大家如何添加一个自己的软件包，名字为a_myparty。





1. 新建一个文件夹a_myparty

2. 往文件中放置软件包源码
这里我放在的是 myparty.c和myparty.h文件

3. 新建BUILD.gn文件
整个代码目录如下：



4. myparty.c文件内容如下：
其实，我这个只是为了演示的，所以里面代码没什么作用

#include <stdio.h>

void myparty_test(void)
{
    printf("first myparty \r\n");
}

5. BUILD.gn文件内容如下：

BUILD.gn文件主要是描述了软件包的相关信息，包括编译哪些源文件，头文件路径、编译方式（目前Hi3861 只支持静态加载）

import("//build/lite/config/component/lite_component.gni")
import("//build/lite/ndk/ndk.gni")

#这里是配置头文件路径
config("a_myparty_config") {
    include_dirs = [
        ".",
    ]
}

#这里是配置要编译哪些源码
a_myparty_sources = [
    "myparty.c",
]

#这里是静态链接，类似于Linux系统的 .a文件
lite_library("a_myparty_static") {
    target_type = "static_library"
    sources = a_myparty_sources
    public_configs = [ ":a_myparty_config" ]

}

#这里是动态加载，类似于Linux系统的 .so文件
lite_library("a_myparty_shared") {
    target_type = "shared_library"
    sources = a_myparty_sources
    public_configs = [ ":a_myparty_config" ]

}

#这里是入口，选择是静态还是动态
ndk_lib("a_myparty_ndk") {

    if (kernel_type != "liteos_m") {
        lib_extension = ".so"
        deps = [
            ":a_myparty_shared"
        ]
    } else {
        deps = [
            ":a_myparty_static"
        ]
    }
    head_files = [
        "//third_party/a_myparty"
    ]

}

到了这里我们基本上就写完了。
最后我们要让这个第3放软件包编译到我们固件中。



10.2 如何使用a_myparty软件包

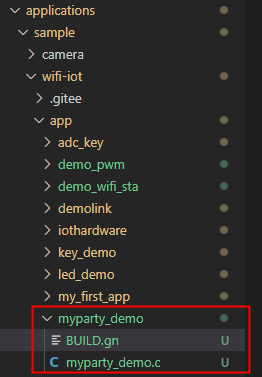

我们在app里面新建一个 myparty_demo的文件夹，目录如下：



其中BUILD.gn内容如下：

static_library("myparty_demo") {
    sources = [
        "myparty_demo.c"
    ]
#注意需要把a_myparty的头文件路径加进来
    include_dirs = [
        "//utils/native/lite/include",
        "//third_party/a_myparty",
    ]

#表示需要a_myparty 软件包
    deps = [
        "//third_party/a_myparty:a_myparty_static",
    ]
}

myparty_demo.c里面内容如下

#include <stdio.h>
#include "ohos_init.h"
#include "ohos_types.h"

#include "myparty.h"

void myparty_demo(void)
{
    myparty_test();
    printf("___________>>>>>>>>>>>>>>>>>>>> [DEMO] Hello world.\n");
}
SYS_RUN(myparty_demo);
