【LT8618SXB LONTIUM/龙迅 QFN64 低功率HDMI发射机】

1.功能
RGB输入
–支持24位RGB，YUV和BT656/BT601/BT1120输入
–支持SDR和DDR数据采样
–可编程上升/下降边缘时钟输入
–支持高达148.5MHz DDR或297MHz SDR时钟输入
–支持1.8V和3.3V输入电压电平

HDMI发射器
–符合HDMI1.4和HDCP1.4
–分辨率高达4K30Hz
–可编程输出摆动和预强调
–完全硬件控制或可选软件控制HDCP操作
–预编程HDCP键集或外部EEPROM存储键集
–集成CEC控制器
–集成EDID阴影内存和嵌入式EDID
–5V DDC/HPDI/Os

杂项
–1.8V和3.3V电源
–支持100KHz和400KHz I2C从机
–支持高达8通道音频输入
–温度范围：-40°C~+85°C
–引脚***兼容SiI9030，ANX9030和CAT6612***
–封装在QFN64 7.5mmx7.5mm，QFP80 12mmx12mm和QFN64 9mmx9mm

2.一般说明
LT8618SX是Lontium基于ClearEdgeTM技术的低功耗版HDMI发射机。它支持24位颜色深度HDMI1.4（高清晰度多媒体接口）规范。它们与Lontium的第一代HDMI发射机LT8618EX完全兼容，也与SiI9030和ANX9030发射机兼容。LT8618SX是一款高性能、低功耗的产品，专为高清-数码相机、高清-数码摄像机、高清-PMP/MP4播放器、手机等而设计。在24位1080P内容播放时，正常运行功率小于100mA，待机功率小于2mA。

3.应用
DVD，BD
汽车录像机
PTV盒
高清源

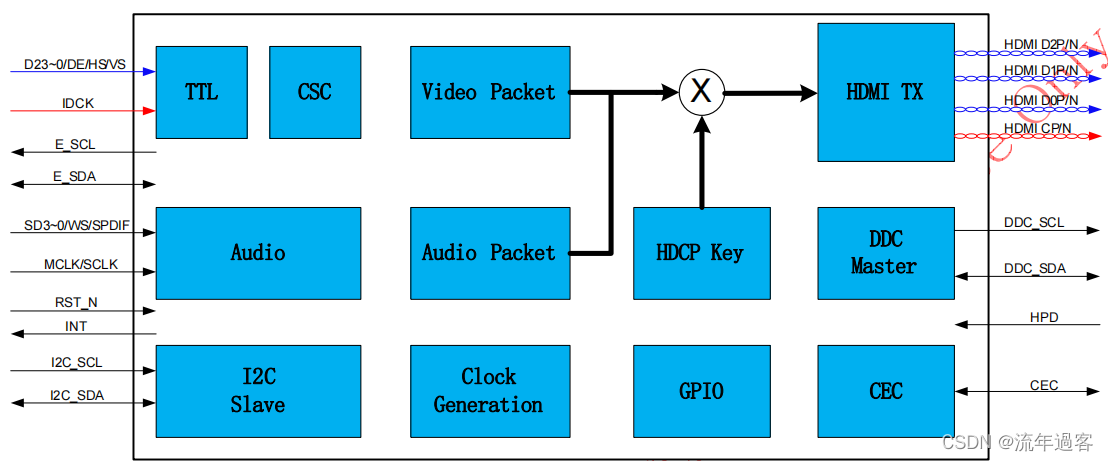

4.功能框图

5.色彩空间转换（YCbCr to RGB）
许多视频解码器只提供YCbCr输出，而DVI1.0只支持RGB颜色空间。为了提供各种源代码和水槽组合之间的完全兼容性，这个块提供了YCbCr到RGB的颜色空间转换(CSC)。这提供了最大的灵活性。

RGB-YCbCr方程：SDTV
在8位具有16-235标称范围(StudioRGB)的数字SDTV数据和YCbCr之间进行转换的基本方程为：

RGB-YCbCr方程： HDTV
在16-235标称范围的8位数字ἧ数据(StudioRGB)和YCbCr之间转换的基本方程为：

6.像素要求
本机像素率低于25m像素/秒的视频格式需要像素重复，才能通过TMDS链路进行。720x480i和720x576i视频格式定时应始终进行像素重复。HDMI源表示使用AVI信息框中的像素重复（PR0：PR3）字段的像素重复。

该字段指示向HDMI接收器发送每个唯一像素的重复次数。在非重复的格式中，此值为零。

对于像素重复格式，该值表示Sink可以丢弃而不丢失真实图像内容的像素数。

源应始终准确地指示所使用的像素重复计数。对于HDMI接收器，使用“像素重复”字段是可选的。

在像素加倍(TR_PIXEL_RPT=1)期间，在第一个像素期间发送的所有数据将在第二个像素期间重复。第三个像素周期将表示第二个实际像素，以此类推。

7.HDCP
LT8618SX包括HDCP1.4（高带宽数字内容保护）电路。HDCP协议确保防止未经授权地复制受版权保护的媒体内容。

LT8618SX采用了一个HDCP加密引擎。它包含针对所有HDMI数据（音频、视频和控制）的加密逻辑。硬件实现的HDCP认证和加密的音频和视频减少了外部微控制器上面的HDCP加密和认证可以在设备初始化之后执行。当使用LT9611时，系统制造商需要通过一个存储器设备提供外部密钥集，例如一个EEPROM。
