CI24R1小模块（内置天线）2.4G无线收发

[动能洪史强-射频芯片销售工程师]

CI24R1为了减低用户的开发时间，将2.4G芯片开发出2.4G小模块，用户直接贴片调试，大大降低了开发时间跟生产工序。广泛应用在灯控、鼠标、玩具等智能物联网产品。

CI24R1小模块（内置天线） 是 2.4GHz 模块。该模块核心处理器芯片 Ci24R1 是一款高性能 2.4GHz GFSK 无 线收发芯片，专为无线鼠标、键盘、无线遥控、 体感设备、智能电网、智能家居、无线 音频、无线数据传输等各种应用而设计。

CI24R1小模块（内置天线）芯片具有行业领先的低功耗性能和射频性能，支持 GFSK/FSK 协议。该芯片内部 集成高 PSRR LDO 和智能 ARQ 基带协议引擎，芯片快速启动时间小于 160uS，关断功耗 超低可以达到 2uA，能够满足各种应用场景的功耗需求。极少外围器件，大大的降低了 系统的应用成本。

CI24R1小模块（内置天线）速率支持：250Kbps，1Mbps，2Mbps。支持广播，信道选择。



一、ci24r1小模块特性：

工作在 2.4GHz ISM 频段

调试方式：GFSK/FSK

数据速率：2Mbps/1Mbps/250Kbps

超低关断功耗：2uA

快速启动时间<160uS

内部集成高 PSRR LDO

宽电源电压范围：2.1-3.6V

最高 10MHz 两线 SPI 接口

内部集成智能 ARQ 基带协议引擎

收发数据硬件中断输出

支持 1bit RSSI 输出

极少外围器件，降低系统应用成本

封装为 SMD-8

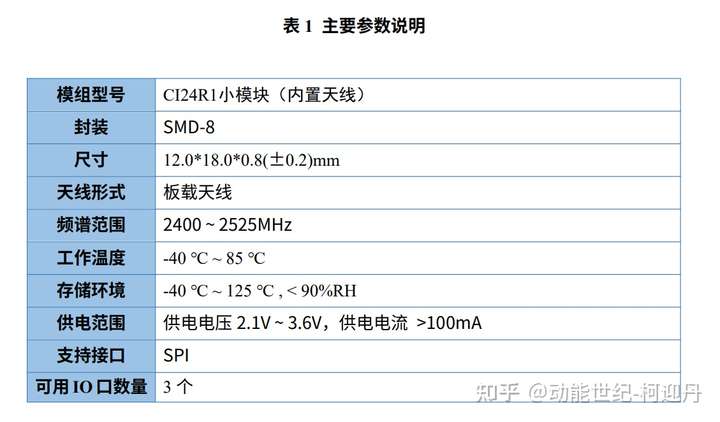

二、主要参数

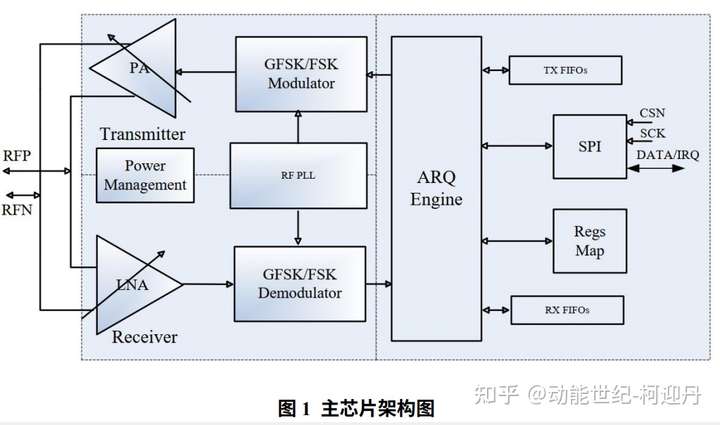

三、主芯片架构图

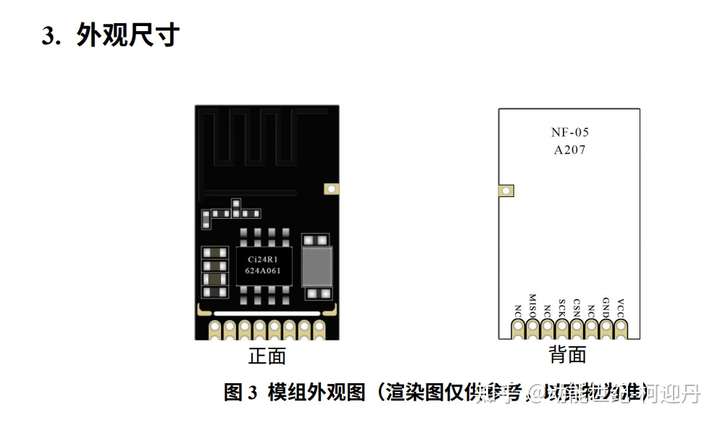

四、ci24r1小模块外观

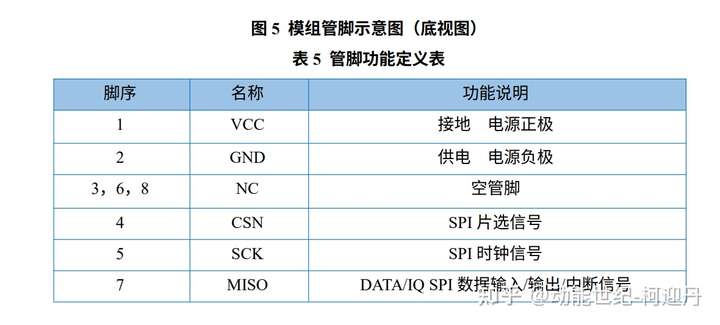

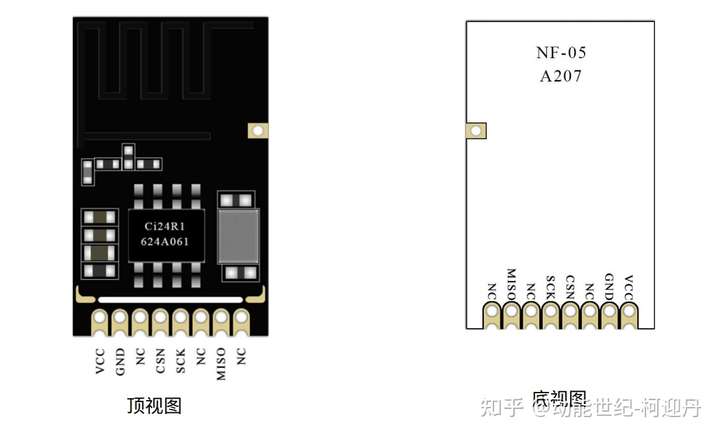

三、管脚定义

CI24R1小模块（内置天线）共接出 8 个管脚，如管脚示意图，管脚功能定义表是接口定义。
