芯百特2.4G无线射频前端PA芯片CB5309介绍



CB5309 是一款高度集成的 2.4 GHz 前端模块 (FEM)，集成了 2.4 GHz 单刀双掷 (SPDT)

发射/接收 (T/R) 开关、带旁路的 2.4 GHz 低噪声放大器 (LNA) 和 2.4 GHz 功率放大器 (PA)

用于大功率 802.11ac 应用和系统。

LNA 和 PA 禁用功能可确保关闭模式下的低泄漏电流。包括一个集成的功率检测器，以提供

系统内的闭环功率控制。

该器件采用紧凑的 24 引脚 3 x 5 mm 四方扁平无引线 (QFN) 封装。

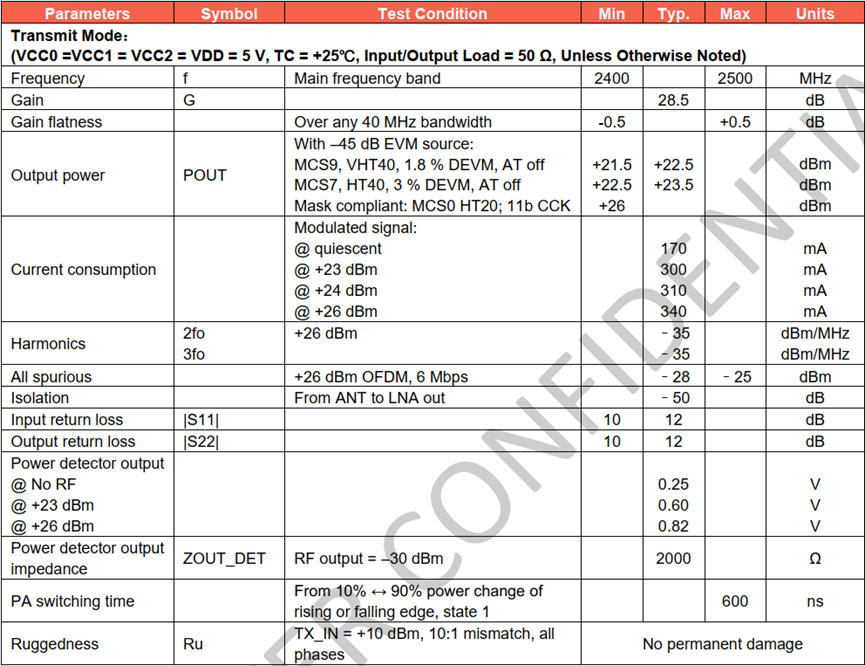

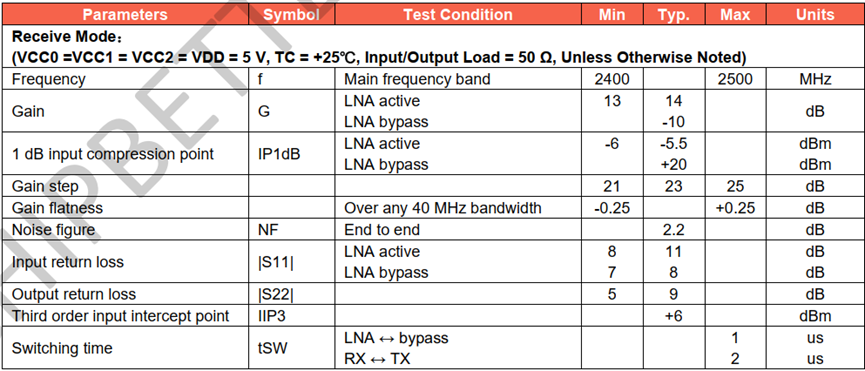

        CB5309主要应用在网通路由器WIFI模式下，802.11AC模式下最大可提供22dBm的输出功率和-35的 EVM.也可以应用于2.4G的非标双模对讲机上，在1M带宽的低速率模式下，可以最高提供29dBm的功率输出，在天线设计良好的条件下，可以最远传输1~2KM距离。
