CircleIndicator组件,使指示器风格更加多样化

OpenHarmony开发者社区 2022-07-25 14:41:29

UI界面是应用程序可视化必不可少的部分。设计精致的UI界面可以使得整个可视化应用程序给用户留下深刻的印象,是改善用户界面体验最直接的方式。

ArkUI开发框架为开发者提供了丰富的UI原生组件,如Navigation(Page页面的根容器)、ScrollBar(滚动条组件)、Swiper(滑动容器)及Tabs(通过页签进行内容视图切换的容器组件)等。其中,Swiper组件和Tabs组件在应用程序开发中对于指示器的使用引入较多,但是直接使用原生的Swiper组件和Tabs组件不适用于表现复杂的UI指示器交互变化。因此,我们针对Swiper组件和Tabs组件在指示器应用方向做了一个简单的封装,以CiecleIndicator三方组件的形式提供应用程序依赖使用,从而提升了ArkUI开发框架的UI界面之指示器风格多样化的能力。



CircleIndicator介绍

CircleIndicator组件UI效果展示

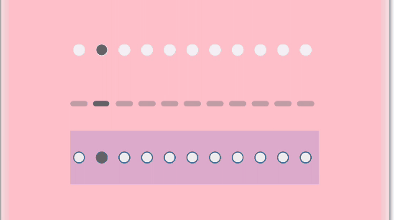

圆形指示器:

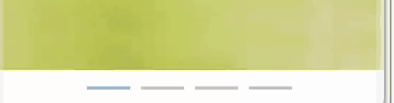

长条指示器:

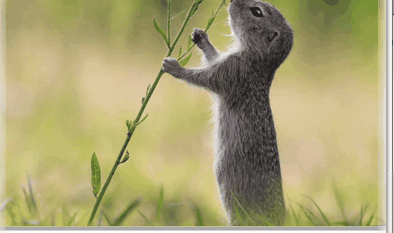

横幅指示器:

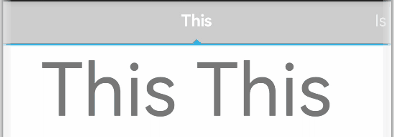

三角指示器:

图标指示器:

携带中央视图的Tabs指示器:

固定位置Tabs指示器:

固定位置Tabs指示器(胶囊风格):

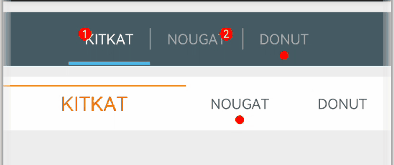

固定位置Tabs指示器(携带角标):

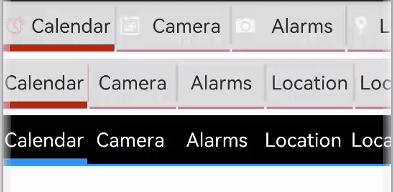

可滑动Tabs指示器:

可滑动Tabs指示器(水滴滑块):

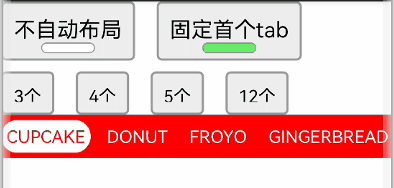

可滑动Tabs指示器(首列固定):

titles指示器:

什么是CircleIndicator?

CircleIndicator顾名思义,它指的是圆形指示器。不过在我们OpenHarmony三方组件中的CircleIndicator组件不再是狭义的圆形指示器,而是将多种表现形式的指示器汇集为一体的归一化指示器合集组件。



CircleIndicator的源码实现

这里我们以CircleIndicator组件源码中的TriangularIndicator.ets文件为源码解析样例对象展开分析。首先创建TriangularIndicator.ets文件,使用命名空间建立TriangularIndicator初始化模型:

namespace TriangularIndicator {
  export class Model {
//设置指示器高度
    mHeight: number = 18
//设置指示器宽度
    mWidth: number = lpx2px(720)
//设置指示器背景色
    mBackgroundColor: string
//字段过多,此处进行省略
//各字段set与get方法,此处只以height字段为例
    public getHeight(): number {
      return this.mHeight
    }
    public setHeight(height: number): Model {
      this.mHeight = height
      return this
    }
    //触摸事件拦截
    onPageTouch: (event: TouchEvent, currentIndicator: number) => void
    public notifyTouch(event: TouchEvent, currentIndex: number) {
      this.onPageTouch(event, currentIndex)
    }
    //设置构造器
    private tabsController: TabsController
        (tabsController: TabsController) {
      this.tabsController = tabsController
    }
    //页面切换监听
    indexChange: (itemIndex: number) => void
    public setChangeListener(callback: (index: number) => void): Model{
      this.indexChange = callback
      return this
    }
}

将TriangularIndicator应用组件化:

@Component
struct TriangularIndicator {
//获取TriangularIndicator实例
  @State model: TriangularIndicator.Model = new TriangularIndicator.Model(null)
//初始化指示器当前index
  @Link @Watch("itemIndexChange") itemIndex: number
//设置指示器总条数
  @State count: number = 0
//再分别实现itemIndexChange、aboutToAppear、onTouch、getOffset方法,此处实现不做展示
//再在build方法里面描述UI结构
    build() {
      Column() {
        Rect({ width: this.model.mWidth, height:     this.model.mLineHeight }).fill(this.model.mLineColor)
        Polygon()
          .points(this.model.mReverse ?
        [[px2vp(this.model.mWidth) / (this.count * 2) - this.model.mTriangleWidth / 2, this.model.mLineHeight - this.model.mYOffset],
        [px2vp(this.model.mWidth) / (this.count * 2), this.model.mLineHeight + this.model.mTriangleHeight - this.model.mYOffset],
        [px2vp(this.model.mWidth) / (this.count * 2) + this.model.mTriangleWidth / 2, this.model.mLineHeight - this.model.mYOffset]] :
        [[px2vp(this.model.mWidth) / (this.count * 2) - this.model.mTriangleWidth / 2, -this.model.mYOffset],
  [px2vp(this.model.mWidth) / (this.count * 2), -this.model.mTriangleHeight - this.model.mYOffset],
        [px2vp(this.model.mWidth) / (this.count * 2) + this.model.mTriangleWidth / 2, -this.model.mYOffset]])
          .offset(this.model.mStartInterpolator ?
            { x: px2vp(this.model.mWidth) / this.count * (this.itemIndex -     this.model.mStartInterpolator.interpolate(Math.abs(this.model.offs    et / this.model.mWidth)) * Math.sign(this.model.offset)),
              y: 0 } :
            { x: px2vp(this.model.mWidth) / this.count * (this.itemIndex - this.model.offset / this.model.mWidth),
              y: 0 })
          .fill(this.model.mLineColor)
          .height(this.model.mHeight)
          .width(this.model.mWidth)
      }.width('100%').height(this.model.mHeight)
      .backgroundColor(this.model.mBackgroundColor)
    }
}

最后将TriangularIndicator暴露出来供外部引用:

export default TriangularIndicator



CircleIndicator实战

创建项目

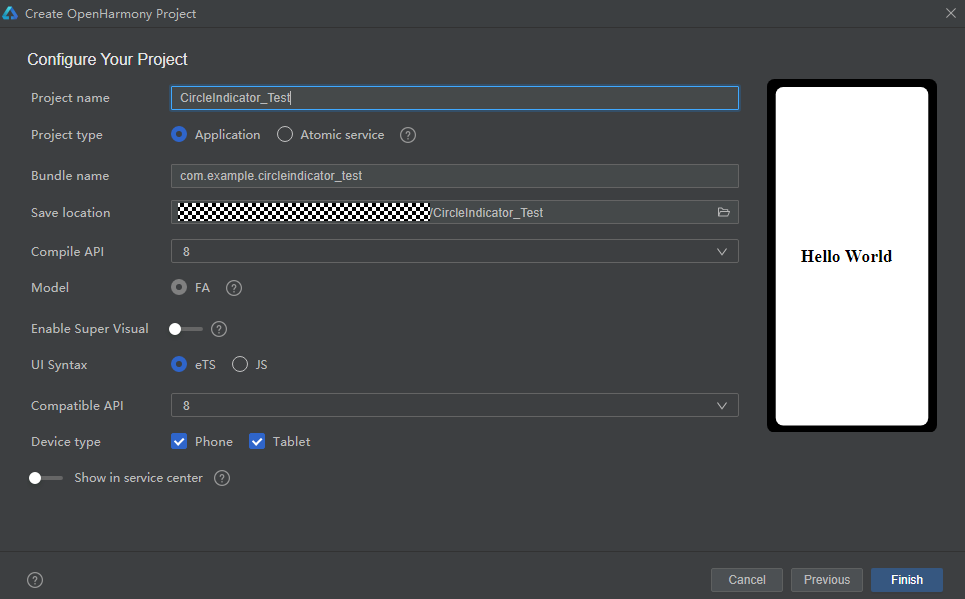

如图所示,在DevEco Studio中新建CircleIndicator_Test项目,项目类型选择Application,语言选择eTS,点击Finish完成创建。

创建工程

添加依赖

成功创建项目后,接下来就是将CircleIndicator组件下载至项目中。请在添加依赖之前参考如何安装OpenHarmony npm包(https://gitee.com/openharmony-tpc/docs/blob/master/OpenHarmony_npm_usage.md)完成OpenHarmony npm环境配置。完成OpenHarmony npm环境配置之后,在DevEco Studio的底部导航栏,点击“Terminal”(快捷键Alt+F12), 键入命令:npm install @ohos/circle-indicator --save并回车,此时CircleIndicator组件会自动下载至项目中。下载完成后工程根目录下会生成node_modules/@ohos/CircleIndicator目录。

编写逻辑代码

提供多种Indicator,使用方法类似,以TriangularIndicator为例

1. 初始化:实例化TabsController和对应的Indicator.Model 对象, 并添加number类型成员以记录当前页下标

private controller: TabsController = new TabsController()
@State model: TriangularIndicator.Model = new TriangularIndicator.Model(this.controller)
@State itemIndex: number = 0

2. 属性设置:通过Model类对象设置UI属性来自定义所需风格,也可以添加所需的回调

aboutToAppear() {
  this.model
    .setReverse(true)
    .setLineHeight(4)
    .setTriangleHeight(10)
    .setLineColor("#e94220")
    .setBackgroundColor("#eeeeee")
    .setChangeListener((itemIndex) => {
      console.info("change page to " + this.data[itemIndex])
    })
}

3. 界面绘制:在Tabs组件旁放置Indicator组件,注意需要关闭原生的bar。并监听Tabs组件的touch事件,通知给Model类,以统一处理滑动逻辑

build() {
  Column() {
    TriangularIndicator({ itemIndex: $itemIndex, count: this.data.length, model: this.model })
    Tabs({ index: this.itemIndex, controller: this.controller }) {
      ……
    }
    .barWidth(0)
    .onTouch((event: TouchEvent) => {
      this.model.notifyTouch(event, this.itemIndex)
    })
  }.padding({ top: 40 })
  .backgroundColor("#eeeeee")
}

本期基于OpenHarmony API8的CircleIndicator组件1.0.3(https://gitee.com/openharmony-sig/CircleIndicator/tree/1.0.3)就为大家介绍到这,欢迎大家积极参与贡献。了解更多三方组件动态,请关注三方组件资源汇总(https://gitee.com/openharmony-tpc/tpc_resource),更多优秀的组件等你来发现!
