LED洗墙灯、摄影补光灯、舞台灯、智能家居照明、共阳极调光无频闪LED恒流驱动IC

明和研翔科技 2022-07-29 16:16:52

1.     方案名称:洗墙灯摄影灯舞台灯智能家居照明共阳极调光无频闪LED恒流驱动芯片MH52xx系列:MH5250、MH5218

2.     方案介绍:
MH52系列是专门为智能调光调色照明研发设计的降压型LED恒流驱动芯片,支持PWM调光/ 模拟调光/ 0-10V调光/ DALI调光。
MH52系列适用于LED磁吸灯、舞台灯、景观亮化照明、洗墙灯、摄影补光灯、智能家居照明、台灯等低压照明方案中。
智能照明前级+DC后级采用明和MH5250现实全程无频闪调光,双路共阳,低辉度时调光无抖动,无跳变,调光曲线平滑,调光深度千分之一,非常好的调光效果体验。可做WIFI调光,蓝牙调光,2.4G调光。

3.     深圳明和研翔科技 MH52xx芯片概述:
MH5250是一款外围电路简单的多功能平均电流型LED恒流驱动器。
MH5250采用平均电流检测模式,具有比较高的线性调整率以及负载调整率,对电感一致性要求不高,工作频率可调。
MH52xx系列支持65536级高辉度调光,65536:1高辉度调光比,支持高辉高刷,调光频率范围1KHz-25KHz,支持高频调光无频闪。

4.     MH52xx系列产品特性:
封装:SOP-8,SOT23-6
共阳极架构
输入电压范围:5-100V
输出电流范围可调:60mA~5A ,发热量低
优异的模拟调光和PWM调光功能,调光深度0-100%
工作频率可达 1MHz
效率高达95%
多路共阳抗干扰能力强
低灰度时无抖动,调光平滑无阶梯感
抖频技术,过EMC容易
集成欠压保护、短路保护和过温保护等
调光曲线平滑与细腻
良好的线性调整率和负载调整率

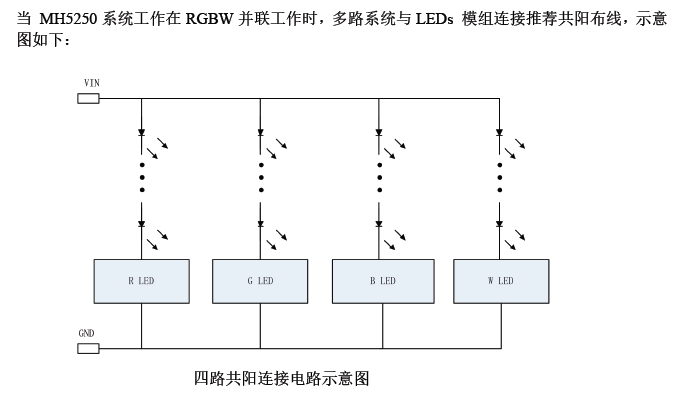

支持PWM调光、模拟调光、RGBW调光、线性调光,调光无频闪(RGBW四路共阳连接电路如下图↓)


5. 输出电流精度高,如下图↓





备注:
MH5218 输入电压范围:5-100V,输出电流支持1.,内置mos管
MH5250 输入电压范围:5-100V,输出电流支持,外挂MOS管


深圳市明和科技有限公司专注于电源管理芯片的研发及方案推广。

我们带给你不仅仅是性价比优势、更是未来产品的可靠性保证!



业务经理:黄伟杰  QQ3341254367

Tel13434351036V信同号)
