Neck层是YOLO目标检测中，非常重要的部分，本文从YOLOv1到YOLOv7，对于每种Neck层进行了对比和讲解，希望对大家学习目标检测会有帮助！

近年来YOLO系列层出不穷，更新不断，已经到v7版本。评价目标检测的好坏，不能简单用版本高低来评判一个系列的效果好坏，YOLOv1-v7不同版本各有特色，在不同场景，不同上下游环境，不同资源支持的情况下，如何从容选择使用哪个版本，甚至使用哪个特定部分，都需要我们对YOLOv1-v7有一个全面的认识。

故本文作者将YOLO系列每个版本都表示成下图中的五个部分，逐一进行解析，并将每个部分带入业务侧，竞赛侧，研究侧进行延伸思考，探索更多可能性。

而本文将聚焦于Neck侧的分享，希望能让江湖中的英雄豪杰获益，也希望大家提出宝贵的建议与观点，让这个栏目更加繁荣。



文章目录

1  YOLOv1-v7论文&&代码大放送

2  YOLO系列中Neck结构的由来以及作用

3  YOLOv1-v3 Neck侧解析

4  YOLOv4 Neck侧解析

5  YOLOv5 Neck侧解析

6  YOLOv6 Neck侧解析

7  YOLOv7 Neck侧解析

【一】YOLOv1-v7论文&&代码大放送

YOLOv1论文名以及论文地址：You Only Look Once: Unified, Real-Time Object Detection

YOLOv1开源代码：YOLOv1-Darkent[1]

YOLOv2论文名以及论文地址：YOLO9000: Better, Faster, Stronger

YOLOv2开源代码：YOLOv2-Darkent[2]

YOLOv3论文名以及论文地址：YOLOv3: An Incremental Improvement[3]

YOLOv3开源代码：YOLOv3-PyTorch[4]

YOLOv4论文名以及论文地址：YOLOv4: Optimal Speed and Accuracy of Object Detection[5]

YOLOv4开源代码：YOLOv4-Darkent[6]

YOLOv5论文名以及论文地址：无

YOLOv5开源代码：YOLOv5-PyTorch[7]

YOLOx论文名以及论文地址：YOLOX: Exceeding YOLO Series in 2021[8]

YOLOx开源代码：YOLOx-PyTorch[9]

YOLOv6官方讲解：YOLOv6：又快又准的目标检测框架开源啦[10]

YOLOv6开源代码：YOLOv6-PyTorch[11]

YOLOv7论文名以及论文地址：YOLOv7: Trainable bag-of-freebies sets new state-of-the-art for real-time object detectors

YOLOv7开源代码：Official YOLOv7-PyTorch[12]

【二】YOLO系列中Neck结构的由来以及作用

YOLO从v3版本开始设计Neck结构，其中的特征融合思想最初在FPN（feature pyramid networks）网络中提出，在YOLOv3中进行结构的微调，最终成为YOLO后续系列不可或缺的部分。

FPN的思路剑指小目标，原来很多目标检测算法都是只采用高层特征进行预测，高层的特征语义信息比较丰富，但是分辨率较低，目标位置比较粗略。假设在深层网络中，最后的高层特征图中一个像素可能对应着输出图像  的像素区域，那么小于  像素的小物体的特征大概率已经丢失。与此同时，低层的特征语义信息比较少，但是目标位置准确,这是对小目标检测有帮助的。FPN将高层特征与底层特征进行融合，从而同时利用低层特征的高分辨率和高层特征的丰富语义信息，并进行了多尺度特征的独立预测，对小物体的检测效果有明显的提升。

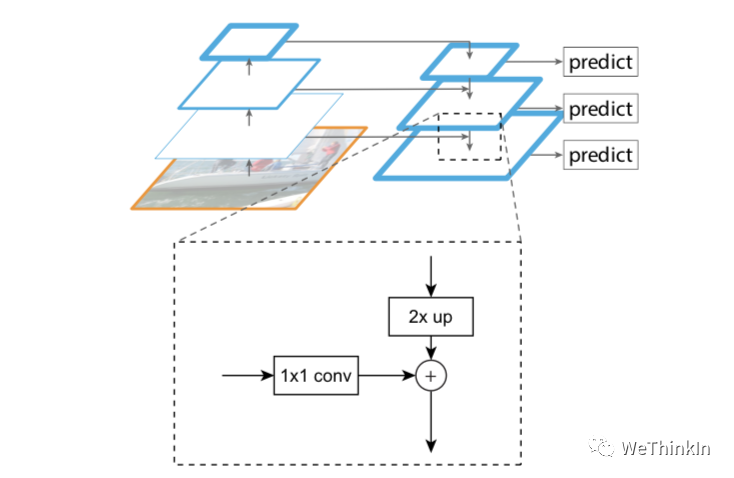

FPN结构

FPN论文地址：Feature Pyramid Networks for Object Detection[13]

【延伸思考】

1. 业务侧：FPN具备业务模块沉淀价值，但还是要分场景来使用，主要在小目标场景可以尝试，但同时要兼顾上游数据侧与下游部署侧的适配。

2. 竞赛侧：FPN的思想可谓是竞赛侧的一个利器，在分类，分割，检测等任务中都能大展拳脚，进行迁移应用。

3. 研究侧：FPN具备作为baseline的价值，不管是进行拓展研究还是单纯学习思想，这个算法都是不错的选择。

【三】YOLOv1-v3 Neck侧解析

YOLOv1和YOLOv2都是不含Neck结构的，Rocky将在本系列的Backbone篇中对这两个模型进行详细介绍，本文中便不做过多赘述。

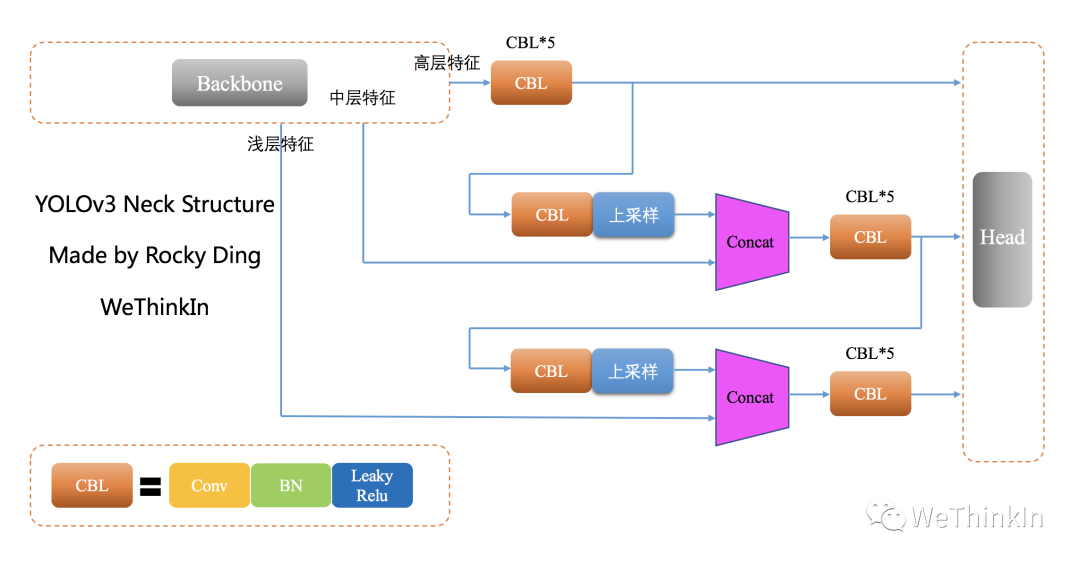

YOLOv3则是较好的引入了FPN的思想，以支持后面的Head侧采用多尺度来对不同size的目标进行检测，越精细的grid cell就可以检测出越精细的目标物体。YOLOv3设置了三个不同的尺寸，分别是 , 和 ，他们之间的比例为 。

YOLOv3采用全卷积的思路，在Neck侧也不例外（YOLOv1-v2中采用池化层做特征图的下采样， v3中采用卷积层来实现）。

【延伸思考】

1. 业务侧：YOLOv3 Neck侧经过时间的考验与沉淀，非常适合作为业务侧的入场baseline部分模块进行搭建。

2. 竞赛侧：YOLOv3 Neck架构在竞赛侧有迁移应用的价值。

3. 研究侧：YOLOv3 Neck架构具备作为baseline的价值，不管是进行拓展研究还是单纯学习思想。

【四】YOLOv4 Neck侧解析

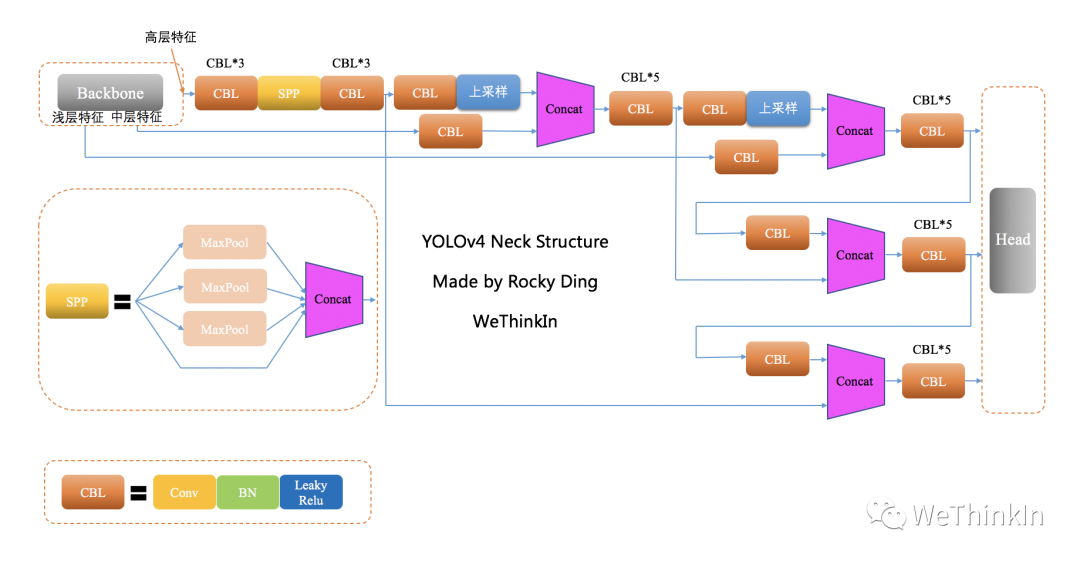

YOLOv4的Neck侧主要包含了SPP模块和PAN模块。



SPP模块在YOLOv3_SPP.cfg中率先展现，但是在YOLOv4中则成为了一个标配。SPP模块包含3个最大池化层，其滑动核（sliding kernel）尺寸分别是 和，并通过Padding操作，使每个最大池化层的输出特征图不变，用于Concat融合操作。

SPP模块代替了卷积层后的常规池化层，可以增加感受野，更能获取多尺度特征，训练速度也让人满意。Yolov4论文中使用  的图像在COCO目标检测任务进行实验，SPP模块能以0.5%的额外计算代价将AP50提升2.7%。

SPP模块

SPP模块论文：Spatial Pyramid Pooling in Deep Convolutional Networks for Visual Recognition

PAN模块对不同层次的特征进行疯狂融合，其在FPN模块的基础上增加了自底向上的特征金字塔结构，保留了更多的浅层位置特征，将整体特征提取能力进一步提升。

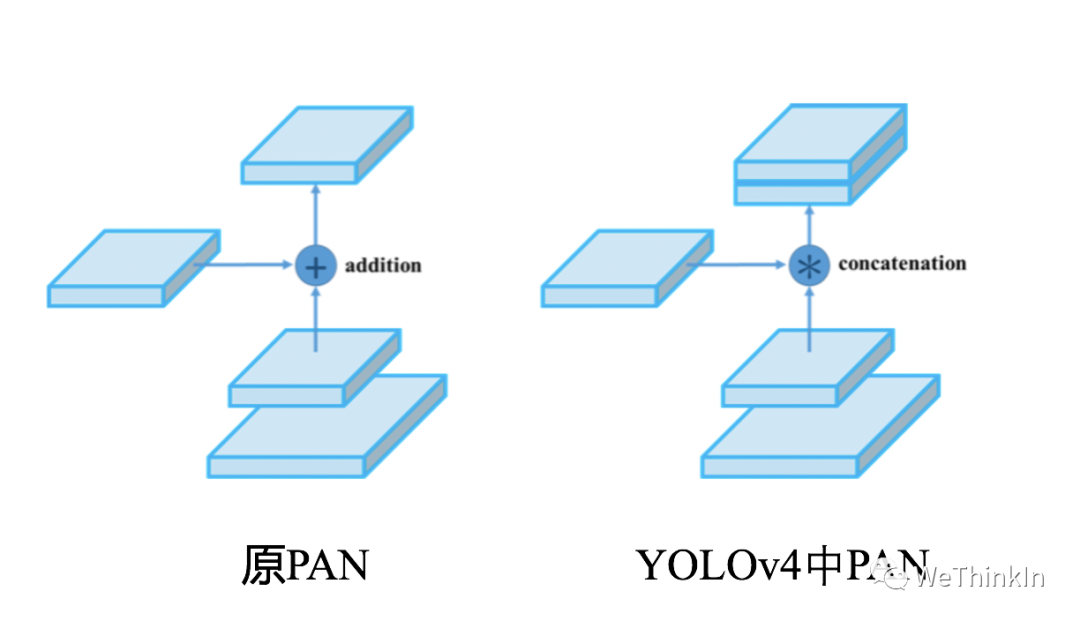

在引入YOLOv4时，特征图最后的融合操作相比于原论文发生了变化，从add操作改为concat操作，增加了特征图的通道数：



PAN模块论文：Path Aggregation Network for Instance Segmentation[14]

【延伸思考】

1. 业务侧：可以作为baseline模型的一个备选，实际效果还需通过实验来反馈。

2. 竞赛侧：YOLOv4 Neck侧可以作为竞赛侧的提分策略。

3. 研究侧：YOLOv4 Neck架构具备作为baseline的价值，不管是进行拓展研究还是单纯学习思想。

【五】YOLOv5 Neck侧解析

由于YOLOv5在YOLOv4发布之后没多久就开源了，且并没有论文的发表，创新性部分一直受到热议。

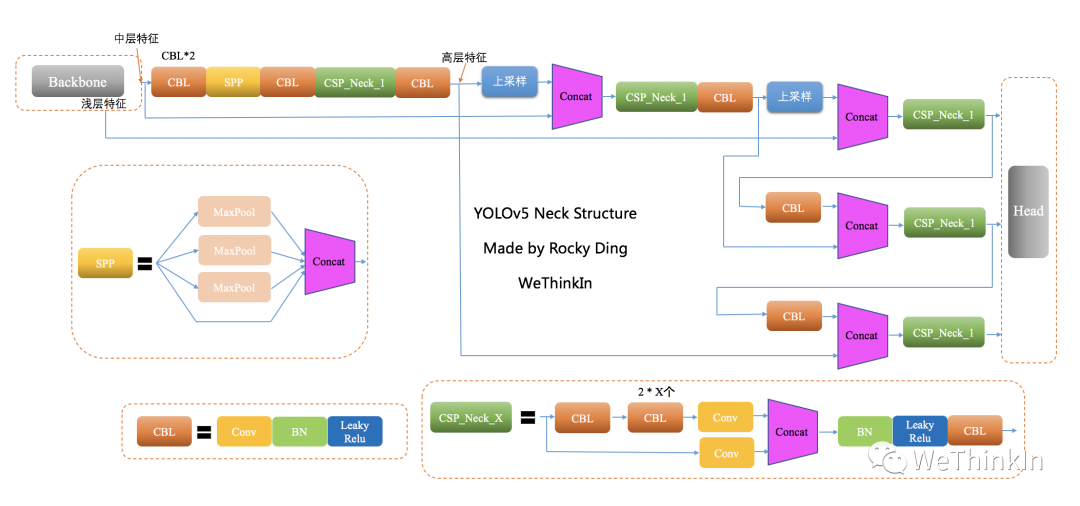

YOLOv5的Neck侧也使用了SPP模块和PAN模块，但是在PAN模块进行融合后，将YOLOv4中使用的常规CBL模块替换成借鉴CSPnet设计的CSP_v5结构，加强网络特征融合的能力。

【延伸思考】

1. 业务侧：YOLOv5 Neck侧在工程中非常稳定，且其github库更新频率让人敬佩，可以作为业务baseline模型的首选。

2. 竞赛侧：YOLOv5 Neck侧可以作为检测和分割竞赛入场的模块。

【六】YOLOx Neck侧解析

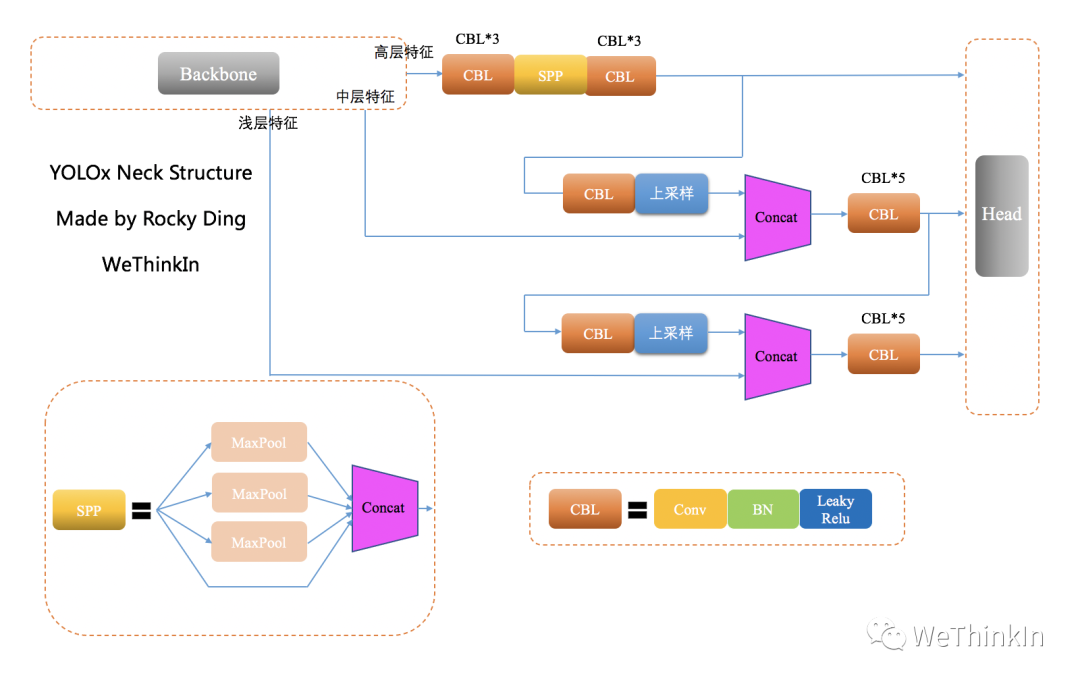

YOLOx的Neck侧依然使用了YOLOv3的结构，并且使用了SPP模块。



【七】YOLOv6 Neck侧解析

YOLOv6的Neck侧受到硬件感知神经网络设计思想的启发，基于RepVGG style设计了可重参数化、更高效的Rep-PAN。

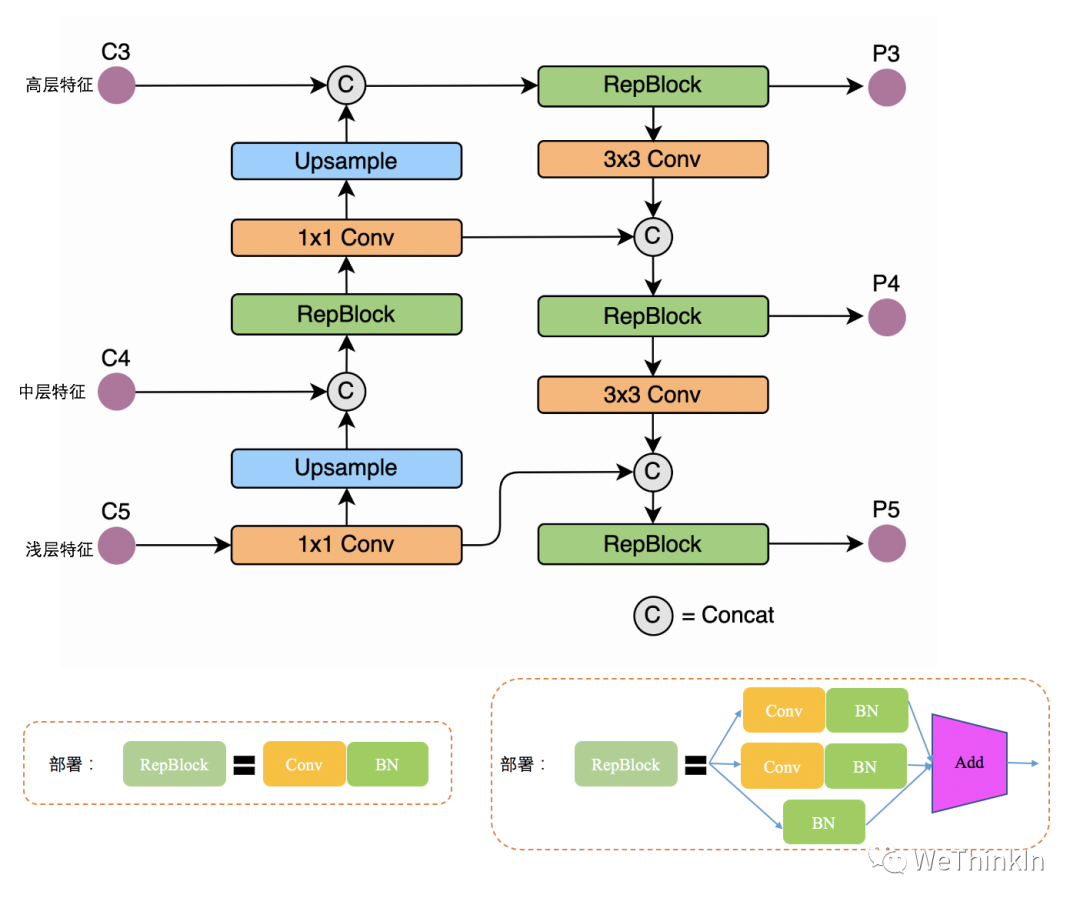

YOLOv6 Neck结构

硬件感知神经网络设计的思想基于硬件的特性、推理框架/编译框架的特点，以硬件和编译友好的结构作为设计原则，在网络构建时，综合考虑硬件计算能力、内存带宽、编译优化特性、网络表征能力等，进而获得又快又好的网络结构。

Rep-PAN在PAN模块基础上，引入RepVGG style的RepBlock替换了YOLOv5中使用的CSP-Block，同时对整体Neck中的算子进行了调整，目的是在硬件上达到高效推理的同时，保持较好的多尺度特征融合能力。

RepVGG论文：RepVGG: Making VGG-style ConvNets Great Again[15]

【延伸思考】

1. 业务侧：YOLOv6的Neck侧使用了端侧友好的设计策略，我也在实际中测试过，发现其效果会因任务类型与场景的改变而变化，是否使用还需要通过实验来反馈。

2. 竞赛侧：相信YOLOv6的Neck侧在一些限定算力资源的竞赛中会大放异彩。

【八】YOLOv7 Neck侧解析

YOLOv7的Neck侧主要包含了SPPSCP模块和优化的PAN模块。





SPPCSP模块在SPP模块基础上在最后增加concat操作，与SPP模块之前的特征图进行融合，更加丰富了特征信息。

PAN模块引入E-ELAN结构，使用expand、shuffle、merge cardinality等策略实现在不破坏原始梯度路径的情况下，提高网络的学习能力。

论文原文：（E-ELAN uses expand, shuffle, merge cardinality to achieve the ability to continuously enhance the learning ability of the network without destroying the original gradient path.）

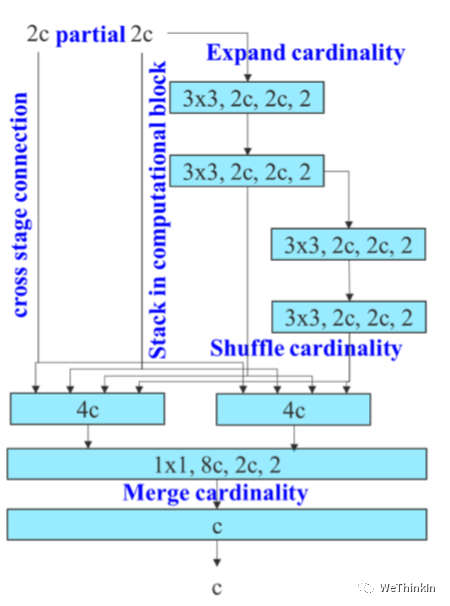

E-ELAN模块

【延伸思考】

1. 业务侧：YOLOv7 Neck侧作为YOLO系列最新的一版，其值得我们在业务侧进行实验验证其效果。

2. 研究侧：YOLOv7 Ncek是刚发表的，具备很强的研究侧价值。
