黑盒测试好工具——工业信息物理系统测试验证平台ETest_CPS

[m0_71057114]

1）产品简介

ETest_CPS是一款工业信息物理系统测试验证平台（Embedded System Test Studio for Cyber-Physical System,简称：ETest_CPS）。ETest_CPS由软件和硬件组成，软件采用ETest，硬件包括测试机柜、测试主机（含主控制器、PCI底板、总线接口板卡）、显示器、稳压电源等组成。

ETest_CPS采用PCI架构的工控计算机作为测试主机，可有效缓解数据I/O瓶颈，具有较高的可靠性和兼容性，结构紧凑、集成度好，有多种工业级板卡可供选择。ETest_CPS可广泛应用于工业控制、航空航天、武器装备、汽车电子、仪器仪表等各领域嵌入式系统的测试需求。



2）系统架构

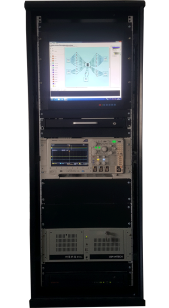

ETest_CSP由软件ETest和硬件两部分组成，其中硬件包括机柜、稳压电源、测试主机、显示器等。测试主机采用PCI架构的工业控制计算机，包括工控机箱、主控制器板、PCI接口扩展底盘、PCI-CAN板、PCI-RS232/422/485接口板卡、PCI-1553B板卡、PCI-ARINC429板卡、AD/DA/DI/DO、继电器板卡等。

3）系统特点

1. 采用1.6米32U机柜，整齐有序，防护性好，适应于实验室环境；
2. 测试主机采用PCI架构的工控机，19" 4U机箱结构，主频3.6G的4核CPU，支持12个 PCI槽；
3. 19寸上架工业液晶显示器，分辨率≥1280×1024；
4. RS232/422/485各8路，速率最高可达921.6kbps；
5. 2通道CAN，CAN控制器频率16MHz，波特率在5Kbps-1Mbps之间可选；
6. 双通道多功能双冗余1553B，支持1M/2M/4Mbps及用户自定义波特率；
7. 32通道12位AD，采样率100KS/s（单通道），量程档可程控；
8. 4通道12位DA，输出精度0.2%FSR，可编程输出不同量程；
9. 32通道DI/DO，高输出驱动能力。
