CH340国产USB转串口芯片替代CP2102对比CH340C与CH340G

[动能洪工]

CH340系列简介
CH340系列为USB总线的转接芯片，实现USB转串口或者USB转打印口。在串口方式下，CH340 提供常用的 MODEM 联络信号，用于为计算机扩展异步串口，或者将普通的串口设备直接升级到 USB 总线。
　CH340X/N/K等USB转串口芯片可实现不同类型MCU串口一键下载功能，对于支持多模式启动的STM32Fxxx/CH32Fxxx/CH32Vxxx等系列、ESP系列等MCU，使用CH340X、CH343和CH342芯片时无需外围三极管等逻辑控制电路，将芯片提供的输出信号脚直连MCU的BOOT与RESET复位引脚即可实现MCU BOOT和APP模式的控制切换和固件下载。对于AVR系列，51系列等MCU，可使用小封装，内置防倒灌设计等功能的芯片型号。除USB转串口下载方案，相关方案还有：以太网远程一键下载、蓝牙无线一键下载方案等。

芯片特性
◆　全速 USB 设备接口，兼容 USB V2.0，替代CP2102。
◆　仿真标准串口，用于升级原串口外围设备，或者通过 USB 增加额外串口。
◆　计算机端 Windows 操作系统下的串口应用程序完全兼容，无需修改。
◆　硬件全双工串口，内置收发缓冲区，支持通讯波特率 50bps～2Mbps。
◆　支持常用的 MODEM 联络信号 RTS、DTR、DCD、RI、DSR、CTS。
◆　通过外加电平转换器件，提供 RS232、RS485、RS422 等接口。
◆　CH340R 芯片支持 IrDA 规范 SIR 红外线通讯，支持波特率 2400bps 到 115200bps。
◆　内置固件，软件兼容 CH341，可以直接使用 CH341 的 VCP 驱动程序。
◆　支持 5V 电源电压和 3.3V 电源电压。
◆　CH340C/N/K/E/X/B 内置时钟，无需外部晶振，CH340B 还内置 EEPROM 用于配置序列号等。
◆　提供 SOP-16、SOP-8 和 SSOP-20 以及 ESSOP-10、MSOP-10 无铅封装，兼容 RoHS

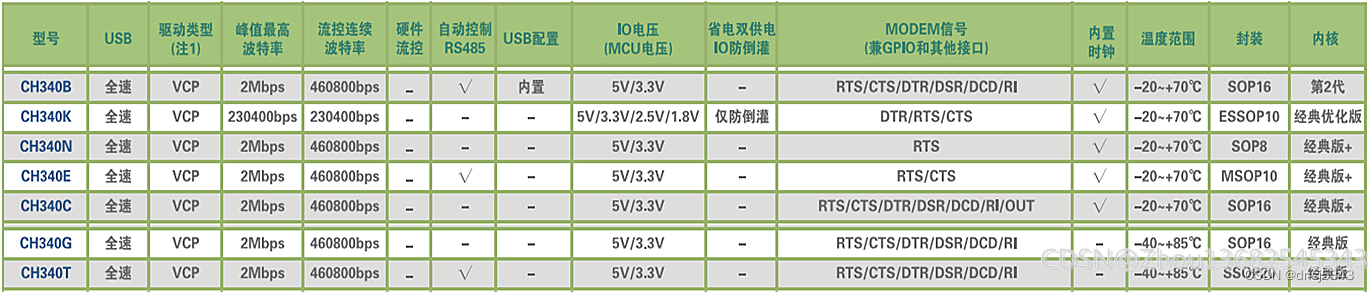

选型列表

对比差异及注意事项
1、CH340C、CH340N、CH340K、CH340E和CH340B内置时钟，无需外部晶振。
2、CH340B内置EEPROM用于配置序列号，以及部分功能可定制等。如需小体积建议用CH343P。
3、CH340K内置三只二极管用于防止独立供电时MCU通过I/O引脚对CH340电流倒灌。
4、CH340K的底板是0#引脚GND，是可选连接；3#引脚GND是必要连接。
5、CH340C如果批号4开头且末3位大于B40，则可为8#引脚加4.7KΩ下拉电阻将其改为DTR#。
6、CH340的USB收发器按USB2.0全内置设计，UD+和UD-引脚建议不要额外串接电阻

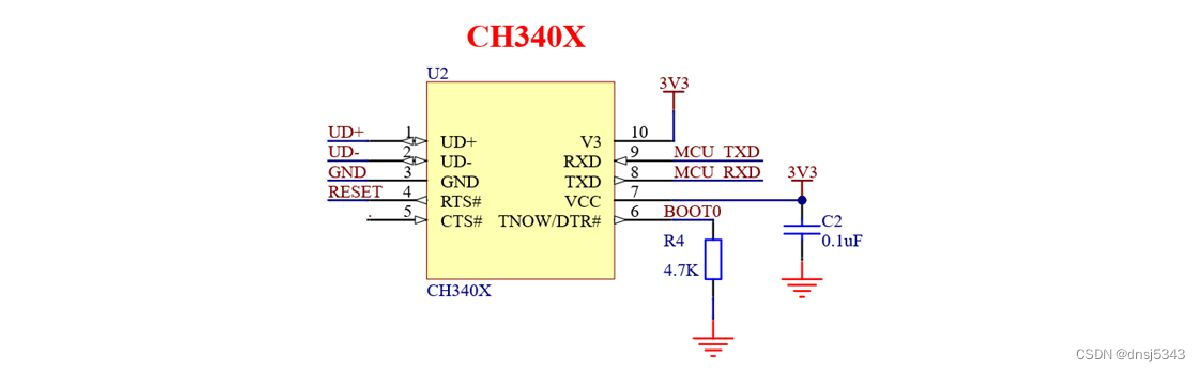

基于CH340X实现的32V/F系列MCU一键下载电路

CH340X芯片，6#脚外接3～5.6KΩ下拉电阻时会自动切换为增强DTR功能，引脚默认为输入状态，由下拉电阻保持为低电平，但可以由应用程序设置DTR引脚输出高电平或不输出，用于多模式MCU下载。



进行一键下载时，计算机端下载软件打开串口，先设置DTR（BOOT0）为高电平、设置RTS#（RESET）为低电平、再高电平，MCU自动复位进入BOOT下载程序。下载完成后，需恢复DTR为低电平、设置RTS#（RESET）为低电平、再高电平，MCU自动复位后正常运行应用程序。

注：
CH340X的6#外接的下拉电阻，建议4.7K。除用于CH340X启用DTR功能外，兼做MCU 的BOOT0下拉电阻。
CH340X的串口电压由芯片VCC供电电压决定，使用时需注意电压匹配。
