OpenHarmony集成OCR三方库实现文字提取

OpenHarmony开发者 2022-11-15 11:34:02

目录

1. 简介

2. 效果展示

3. 目录结构

4. 调用流程

5. 源码分析

N-API实现

应用层实现

6. 总结




1. 简介



Tesseract(Apache 2.0 License)是一个可以进行图像OCR识别的C++库,可以跨平台运行 。本样例基于Tesseract库进行适配,使其可以运行在OpenAtom OpenHarmony(以下简称“OpenHarmony”)上,并新增N-API接口供上层应用调用,这样上层应用就可以使用Tesseract提供的相关功能。



2. 效果展示



动物图片识别文字



身份信息识别



提取文字信息到本地文件



相关代码已经上传至SIG仓库,链接如下:

knowledge_demo_temp: 该仓库用于临时存储知识体系各个场景的样例,当该场景样例达到一定数目之后即单独设置仓库承载。希望共建同学将自己的样例索引放置在合适的场景条目下 - Gitee.com



3. 目录结构



4. 调用流程

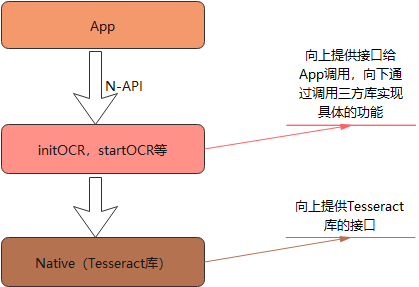

调用过程主要涉及到三方面,首先应用层实现样例的效果,包括页面的布局和业务逻辑代码;中间层主要起桥梁的作用,提供N-API接口给应用调用,再通过三方库的接口去调用具体的实现;Native层使用了三方库Tesseract提供具体的实现功能。



5. 源码分析



本样例源码的分析主要涉及到两个方面,一方面是N-API接口的实现,另一方面是应用层的页面布局和业务逻辑。



N-API实现



1. 首先在index.d.ts文件中定义好接口



/**
 * 初始化文字识别引擎
 * @param lang 识别的语言, eg:eng、chi_sim、 eng+chi_sim,为Null或不传则为中英文(eng+chi_sim)
 * @param trainDir 训练模型目录,为Null或不传则为默认目录
 *
 * @return 初始化是否成功 0=>成功,-1=>失败
 */
export const initOCR: (lang: string, trainDir: string) => Promise<number>;

export const initOCR: (lang: string, trainDir: string, callback: AsyncCallback<number>) => void;

/**
 * 开始识别
 * @param imagePath 图片路径(当前支持的图片格式为png, jpg, tiff)
 *
 * @return 识别结果
 */
export const startOCR: (imagePath: string) => Promise<string>;
export const startOCR: (imagePath: string, callback: AsyncCallback<string>) => void;


/**
 * 销毁资源
 */
export const destroyOCR: () => void;



代码中可以看出N-API接口initOCR和startOCR都采用了两种方式,一种是Promise,一种是Callback的方式。在样例的应用层,使用的是它们的Callback方式。



2.注册N-API模块和接口



EXTERN_C_START
static napi_value Init(napi_env env, napi_value exports) {
napi_property_descriptor desc[] = {
{
"initOCR", nullptr, InitOCR, nullptr, nullptr, nullptr, napi_default, nullptr
},
{
"startOCR", nullptr, StartOCR, nullptr, nullptr, nullptr, napi_default, nullptr
},
{
"destroyOCR", nullptr, DestroyOCR, nullptr, nullptr, nullptr, napi_default, nullptr
},
{
};
napi_define_properties(env, exports, sizeof(desc) / sizeof(desc[0]), desc);
return exports;
}
EXTERN_C_END

static napi_module demoModule = {
.nm_version = 1,
.nm_flags = 0,
.nm_filename = nullptr,
.nm_register_func = Init,
.nm_modname = "tesseract",
.nm_priv = ((void *)0),
.reserved = {
0
},
};

extern "C" __attribute__((constructor)) void RegisterHelloModule(void) {
napi_module_register(& demoModule);
}



通过nm_modname定义模块名,nm_register_func注册接口函数,在Init函数中指定了JS中initOCR,startOCR,destroyOCR对应的本地实现函数,这样就可以在对应的本地实现函数中调用三方库Tesseract的具体实现了。



3.以startOCR的Callback方式为例介绍N-API中的具体实现



static napi_value StartOCR(napi_env env, napi_callback_info info) {
    OH_LOG_ERROR(LogType::LOG_APP, "OCR StartOCR 111");
    size_t argc = 2;
    napi_value args[2] = { nullptr };
  //1. 获取参数
    napi_get_cb_info(env, info, &argc, args, nullptr, nullptr);


    //2. 共享数据
    auto addonData = new StartOCRAddOnData{
        .asyncWork = nullptr,
    };
    //3. N-API类型转成C/C++类型
    char imagePath[1024] = { 0 };
    size_t length = 0;
    napi_get_value_string_utf8(env, args[0], imagePath, 1024, &length);

    addonData->args0 = string(imagePath);

    napi_create_reference(env, args[1], 1, &addonData->callback);

    //4. 创建async work
    napi_value resourceName = nullptr;
    napi_create_string_utf8(env, "startOCR", NAPI_AUTO_LENGTH, &resourceName);
    napi_create_async_work(env, nullptr, resourceName, executeStartOCR, completeStartOCRForCallback, (void *)addonData, &addonData->asyncWork);

    //将创建的async work加到队列中,由底层调度执行
    napi_queue_async_work(env, addonData->asyncWork);

    napi_value result = 0;
    napi_get_null(env, &result);

    return result;
}



首先通过napi_get_cb_info方法获取JS侧传入的参数信息,将参数转成C++对应的类型,然后创建异步工作,异步工作的方法参数中包含,执行的函数以及函数执行完成的回调函数。



我们看一下执行函数



static void executeStartOCR(napi_env env, void* data) {
    //通过data来获取数据
    StartOCRAddOnData * addonData = (StartOCRAddOnData *)data;
    napi_value resultValue;
    try {
        if (api != nullptr) {
            //调用具体的实现,读取图片像素
            PIX * pix = pixRead((const char*)addonData->args0.c_str());
            //设置api的图片像素
            api->SetImage(pix);

            //调用文字提取接口,获取图片中的文字
            char * result = api->GetUTF8Text();
            addonData->result = result;

            //释放资源
            pixDestroy (& pix);
            delete[] result;
        }
    } catch (std::exception e) {
        std::string error = "Error: ";
        if (initResult != 0) {
            error += "please first init tesseractocr.";
        } else {
            error += e.what();
        }
        addonData->result = error;
    }
}



这个方法中通过data获取JS传入的参数,然后调用Tesseract库中提供的接口,调用具体的文字提取功能,获取图片中的文字。



执行完成后,会回调到completeStartOCRForCallback,在这个方法中会将执行函数中返回的结果转换为JS的对应类型,然后通过Callback的方式返回。



static void completeStartOCRForCallback(napi_env env, napi_status status, void * data) {
    StartOCRAddOnData * addonData = (StartOCRAddOnData *)data;
    napi_value callback = nullptr;
    napi_get_reference_value(env, addonData->callback, &callback);
    napi_value undefined = nullptr;
    napi_get_undefined(env, &undefined);
    napi_value result = nullptr;
    napi_create_string_utf8(env, addonData->result.c_str(), addonData->result.length(), &result);

    //执行回调函数
    napi_value returnVal = nullptr;
    napi_call_function(env, undefined, callback, 1, &result, &returnVal);

    //删除napi_ref对象
    if (addonData->callback != nullptr) {
        napi_delete_reference(env, addonData->callback);
    }

    //删除异步工作项
    napi_delete_async_work(env, addonData->asyncWork);
    delete addonData;
}



应用层实现

应用层主要分为三个模块:动物图片文字识别,身份信息识别,提取文字到本地文件



1. 动物图片文字识别



build() {
    Column() {
      Row() {
        Text('点击图片进行文字提取  提取结果 :').fontSize('30fp').fontColor(Color.Blue)
        Text(this.ocrResult).fontSize('50fp').fontColor(Color.Red)
      }.margin('10vp').height('10%').alignItems(VerticalAlign.Center)

      Grid() {
        ForEach(this.images, (item, index) => {
          GridItem() {
            AnimalItem({
              path1: item[0],
              path2: item[1]
            });
          }
        })
      }
      .padding({left: this.columnSpace, right: this.columnSpace})
      .columnsTemplate("1fr 1fr 1fr")      // Grid宽度均分成3份
      .rowsTemplate("1fr 1fr")     // Grid高度均分成2份
      .rowsGap(this.rowSpace)                  // 设置行间距
      .columnsGap(this.columnSpace)            // 设置列间距
      .width('100%')
      .height('90%')
    }
    .backgroundColor(Color.Pink)
  }



布局主要使用了Grid的网格布局,每个Item都是对应的图片,通过点击图片可以对点击图片进行文字提取,将提取出的文字显示在标题栏。



2. 身份信息识别



build() {
    Row() {
      Column() {
        Image('/common/idImages/aobamao.jpg')
          .onClick(() => {
            //点击图片进行信息识别
            console.log('OCR begin dialog open 111');
            this.ocrDialog.open();
            ToolUtils.ocrResult(ToolUtils.aobamao, (result) => {
              console.log('111 OCR result = ' + result);
              this.result = result;
              this.ocrDialog.close();
            });
          })
          .margin('10vp')
          .objectFit(ImageFit.Auto)
          .height('50%')

        Image('/common/idImages/weixiaobao.jpg')
          .onClick(() => {
            //点击图片进行信息识别
            this.ocrDialog.open();
            ToolUtils.ocrResult(ToolUtils.weixiaobao, (result) => {
              console.log('111 OCR result = ' + result);
              this.result = result;
              this.ocrDialog.close();
            });
          })
          .margin('10vp')
          .objectFit(ImageFit.Auto)
          .height('50%')
      }
      .width(this.screenWidth/2)
      .padding('20vp')

      Column() {
        Text(this.title).height('10%').fontSize('30fp').fontColor(this.titleColor)

        Column() {
          Text(this.result)
            .fontColor('#0000FF')
            .fontSize('50fp')
        }.justifyContent(FlexAlign.Center).alignItems(HorizontalAlign.Center).height('90%')
      }
      .justifyContent(FlexAlign.Start)
      .width('50%')

    }
    .width('100%')
    .height('100%')
  }



身份信息识别的布局最外层是一个水平布局,分为左右两部分,左边的子布局是垂直布局,里面是两张不同的身份证图片,右边子布局也是垂直布局,主要是标题区和识别结果的内容显示区。

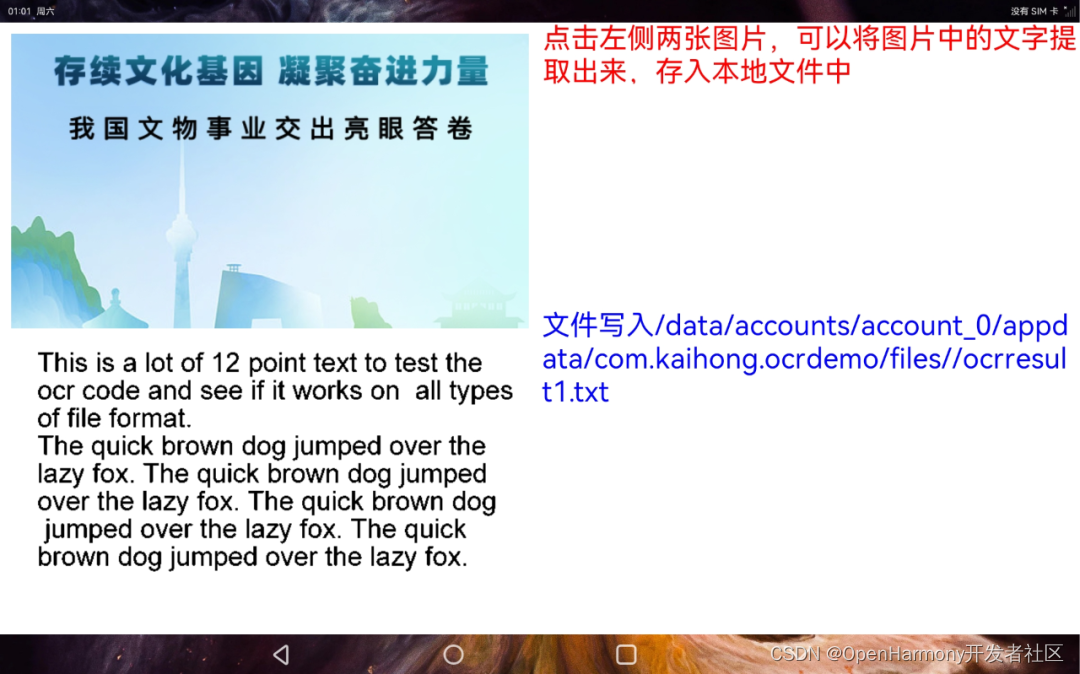

3. 提取文字到本地文件



Row() {
      Column() {
        Image('/common/save2FileImages/testImage1.png')
          .onClick(() => {
            //点击图片进行信息识别
            ToolUtils.ocrResult(ToolUtils.testImage1, (result) => {
              let path = this.dir + 'ocrresult1.txt';
              try {
                let fd = fileio.openSync(path, 0o100 | 0o2, 0o666);
                fileio.writeSync(fd, result);
                fileio.closeSync(fd);
                this.displayText = '文件写入' + path;
              } catch (e) {
                console.log('OCR fileio error = ' + e);
              }
            });
          })
        Image('/common/save2FileImages/testImage2.png')
          .onClick(() => {
            //点击图片进行信息识别
            ToolUtils.ocrResult(ToolUtils.testImage2, (result) => {
              let path = this.dir + 'ocrresult2.txt';
              let fd = fileio.openSync(path, 0o100 | 0o2, 0o666);
              fileio.writeSync(fd, result);
              fileio.closeSync(fd);
              this.displayText = '文件写入' + path;
            });
          })
      }
      Column() {
        Text(this.title)
        Column() {
          Text(this.displayText)
        }
      }
    }



这个功能首先通过接口识别出图片中的文字,然后再通过fileio的能力将文字写入文件中。



6. 总结



样例通过Native的方式将C++的三方库集成到应用中,通过N-API方式提供接口给上层应用调用。对于依赖三方库能力的应用,都可以使用这种方式来进行,移植三方库到Native,通过N-API提供接口给应用调用。



关于样例开发,还分享过《如何利用OpenHarmony ArkUI的Canvas组件实现涂鸦功能?》、《如何通过OpenHarmony的音频模块实现录音变速功能?》欢迎感兴趣的开发者进行了解并交流样例开发经验。
