1.图表5 地图

1.1.地图图表的使用方式

百度地图API : 使用百度地图的 api , 它能够在线联网展示地图, 百度地图需要申请 ak

矢量地图 : 可以离线展示地图, 需要开发者准备矢量地图数据

接下来的实现是通过矢量图的方式来实现的

1.2.矢量地图的实现步骤

步骤1 ECharts 最基本的代码结构

此时 option 是一个空空如也的对象

步骤2 准备中国的矢量 json 文件, 放到 json/map/ 目录之下

步骤3 使用 Ajax 获取 china.json

$.get('json/map/china.json', function (chinaJson) {

})

步骤4 在Ajax的回调函数中, 往 echarts 全局对象注册地图的 json 数据 echarts.registerMap('chinaMap', chinaJson)

$.get('json/map/china.json', function (chinaJson) {

echarts.registerMap('chinaMap', chinaJson)

})

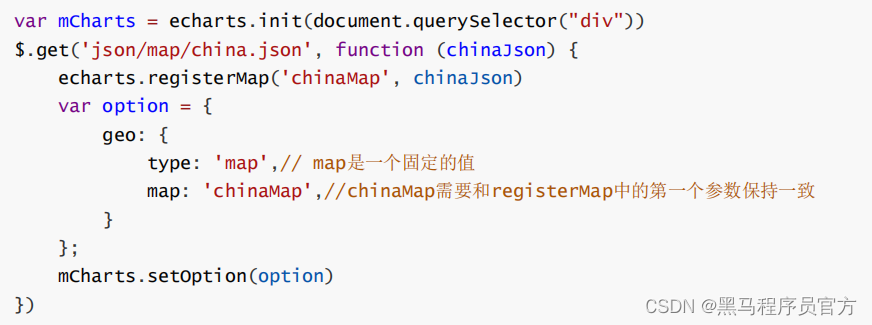

步骤5 获取完数据之后, 需要配置 geo 节点, 再次的 setOption

type : 'map'

map : 'chinaMap'

注意: 需要注意的是, 由于在代码中使用了 Ajax , 所以, 关于此文件的打开, 不能以 file 的协议打开, 应该将其置于 HTTP 的服务之下方可正常展示地图

1.3.地图的常见配置

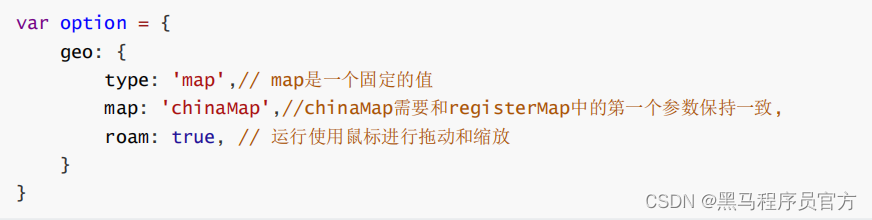

缩放拖动: roam

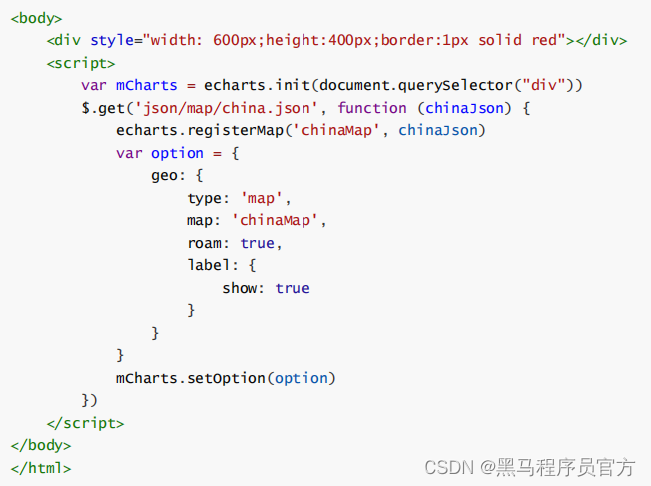

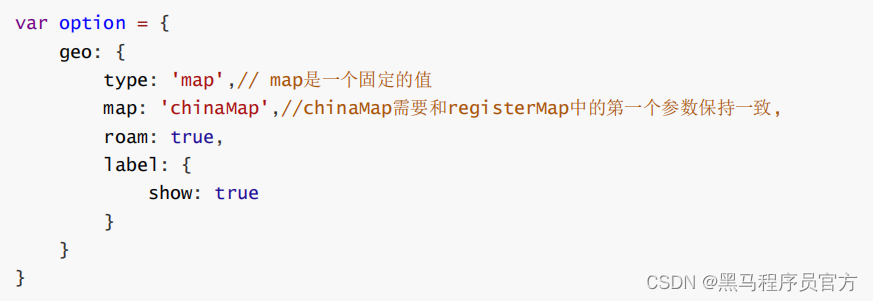

名称显示: label

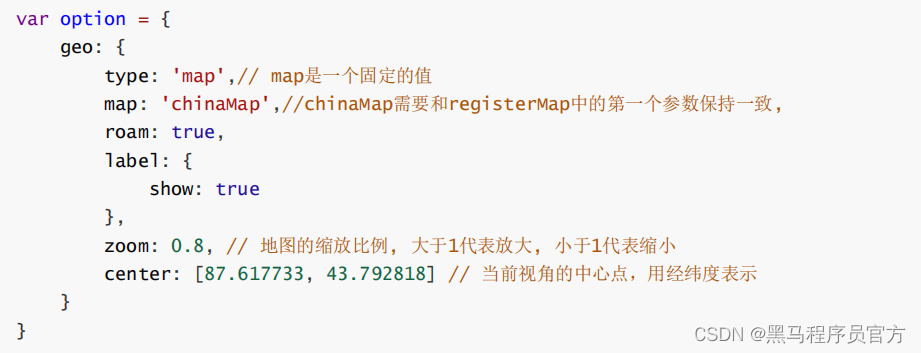

初始缩放比例: zoom
地图中心点: center

1.4.地图的常见效果

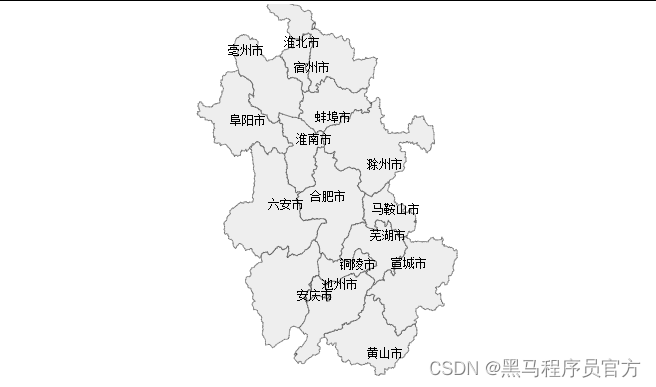

显示某个区域

准备安徽省的矢量地图数据

加载安徽省地图的矢量数据

$.get('json/map/anhui.json', function (anhuiJson) {

})

在Ajax的回调函数中注册地图矢量数据 echarts.registerMap('anhui', anhuiJson)
配置 geo 的 type:'map' , map:'anhui'
通过 zoom 调整缩放比例
通过 center 调整中心点

<script>

        var mCharts = echarts.init(document.querySelector("div"))

        $.get('json/map/anhui.json', function (anhuiJson) {

                console.log(anhuiJson)

                echarts.registerMap('anhui', anhuiJson)

                var option = {

                        geo: {

                                type: 'map',

                                map: 'anhui',

                                label: {

                                        show: true

                                },

                                zoom: 1.2,

                                center: [116.507676, 31.752889]

                        }

                };

                mCharts.setOption(option)

        })

</script>

不同城市颜色不同

1.显示基本的中国地图

2.准备好城市空气质量的数据, 并且将数据设置给 series

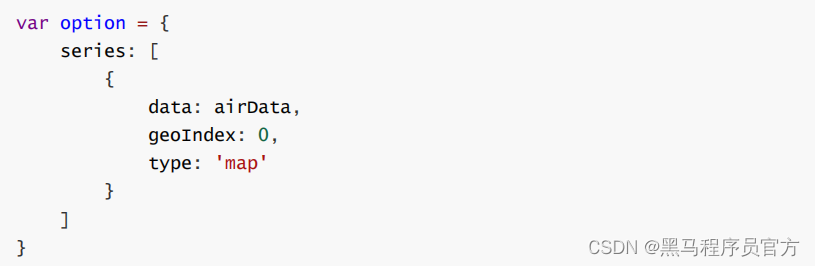

3.将 series 下的数据和 geo 关联起来

geoIndex: 0

type: 'map'

4.结合 visualMap 配合使用

visualMap 是视觉映射组件, 和之前区域缩放 dataZoom 很类似, 可以做数据的过滤. 只不过

dataZoom 主要使用在直角坐标系的图表, 而 visualMap 主要使用在地图或者饼图中

var option = {

        geo: {

                type: 'map',

                map: 'chinaMap',

                roam: true,

                label: {

                        show: true

                }

        },

        series: [

                {

                        data: airData,

                        geoIndex: 0,

                        type: 'map'

                }

         ],

        visualMap: {

                min: 0, // 最小值

                max: 300, // 最大值

                inRange: {

                        color: ['white', 'red'] // 颜色的范围

                },

                calculable: true // 是否显示拖拽用的手柄（手柄能拖拽调整选中范围）

        }

}
