使用OpenCV怎么检测图片中的箭头图标？

[Q294275943]

图片中有一个或多个箭头，怎么使用opencv将其检测出来，然后将箭头替换为另外的图形？箭头的形状会有差别（如图片所示，有二种），大家是否有处理过类似的逻辑？没接触过这方面的编程，完全是新手。。。







[赵4老师]

提取红色区域

[manylinux]

1. 读取图片并进行灰度化处理。使用OpenCV的cv::imread()函数读取图片，然后使用cv::cvtColor()函数将彩色图像转换为灰度图像。

2. 进行边缘检测。使用OpenCV的cv::Canny()函数进行边缘检测。

3. 进行轮廓检测。使用OpenCV的cv::findContours()函数进行轮廓检测，并使用cv::drawContours()函数将检测到的轮廓绘制出来。

4. 进行箭头判断。对于检测到的轮廓，可以使用OpenCV的cv::minAreaRect()函数计算出轮廓的最小矩形区域，然后根据该区域的长宽比和面积进行判断是否为箭头。箭头通常具有标志性的三角形形状和长方形的尾部，可以根据这些特征进行判断。

以下是示例代码：

import cv2 as cv
import numpy as np

# 读取图片
img = cv.imread("image_with_arrow.png")

# 灰度化处理
gray = cv.cvtColor(img, cv.COLOR_BGR2GRAY)

# 边缘检测
edges = cv.Canny(gray, 50, 150, apertureSize=3)

# 轮廓检测
contours, hierarchy = cv.findContours(edges, cv.RETR_TREE, cv.CHAIN_APPROX_SIMPLE)
cv.drawContours(img, contours, -1, (0, 0, 255), 2)

# 箭头判断
for cnt in contours:
    rect = cv.minAreaRect(cnt)
    area = rect[1][0] * rect[1][1]
    if area > 200 and area < 1000:
        ratio = rect[1][0] / rect[1][1]
        if ratio > 2 and ratio < 4:
            box = cv.boxPoints(rect)
            box = np.int0(box)
            cv.drawContours(img, [box], 0, (0, 255, 0), 2)
            
cv.imshow("Image", img)
cv.waitKey(0)
cv.destroyAllWindows()

注意，箭头检测的结果可能受到很多因素的影响，例如图像的清晰度、箭头的大小和方向等，需要根据实际情况进行调整。

[MWWZ]

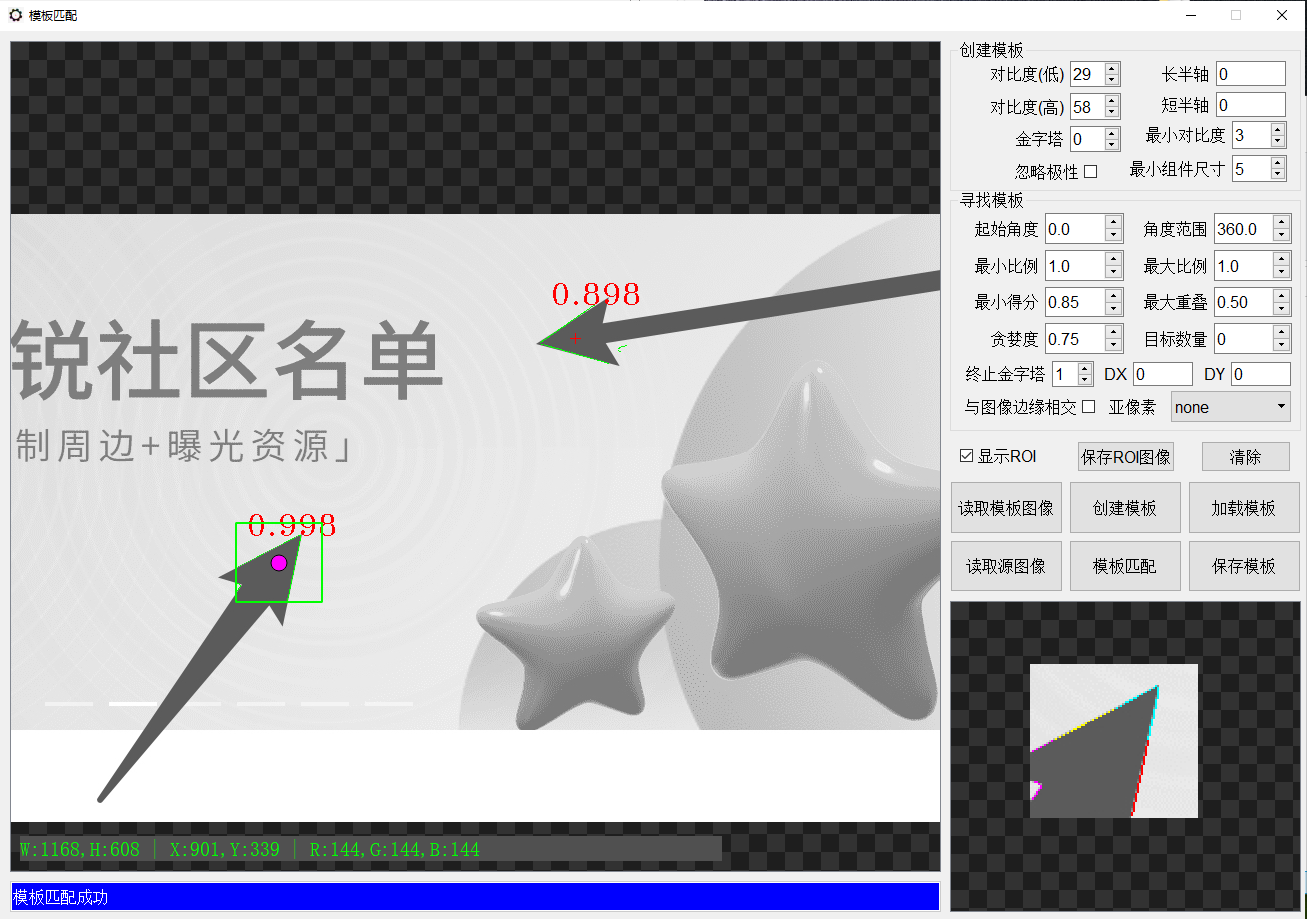

你好，可以使用模板匹配
