便携式嵌入式系统半实物仿真测试平台ETest_PT

[m0_71057114]

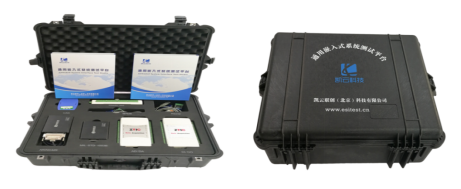

1）产品简介

ETest_PT是一款便携式嵌入式系统半实物仿真测试平台，由软件和硬件两部分组成，软件采用ETest，硬件包括测试主机、USB接口设备（CAN、TCP/UDP、RS232/422/485、AD/DA/DI/DO、ARINC429、1553B、1394B、FC等）。

ETest_PT具有适用范围广、扩展性好、携带方便、配置灵活、操作简单以及使用成本低等特点，可满足军工、工业等各领域嵌入式系统的测试需求。

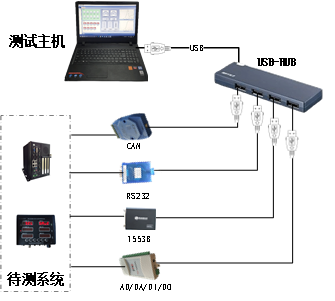

2）系统架构

ETest_PT采用商用便携计算机作为测试主机，USB接口总线板卡作为测试接口扩展设备，使用USB接口设备连接便携计算机和待测系统，也可用多台计算机通过网络组成分布式测试环境。



3）系统特点

1. 所有接口均采用USB2.0与测试主机联接，最大传输带宽60MB/s；
2. 多台便携计算机通过网路可灵活组建大、中、小不同规模的测试环境；
3. 多功能数据采集卡，AD、DA、DI、DO、计数、测频功能为一体；
4. AD采样分辨率≥16位，总采样速率250 kS/s，可实现连续不间断采集；
5. DA分辨率≥12位，输出范围0-10V及0-20mA可选；
6. 数字量输入与数字量输出具有光电隔离；
7. RS232/RS422/RS485传输速率≥125kbps；
8. CAN波特率5Kbps-1Mbps之间可选；
9. 单通道、多功能1553B，通信速率≥1M；
10. 8发8收ARINC429，通信速率≥100Kbps。
