面向对象第一单元 总结
hw1
设计思路

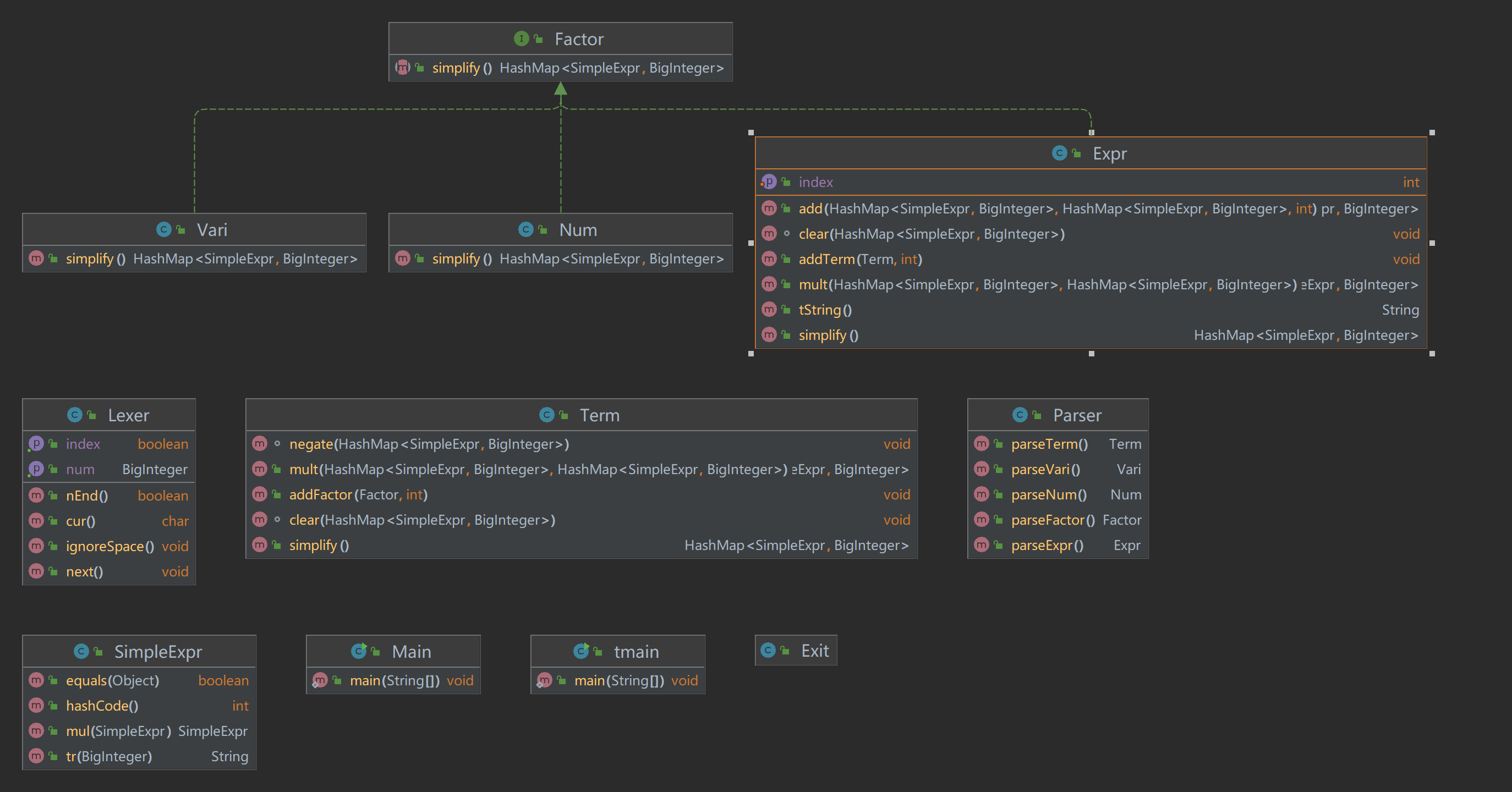

架构
Expr，Num，Vari 都实现 Factor 的接口，实现 simplify 方法， 利用 HashMap<SimpleExpr, Integer> 来维护最简形式的表达式，作为 $key$ 的 SimpleExpr 的属性为一个三元数组，为一个项 x , y , z 的指数组成的 3 元数对, $value$ 为该项系数.， SimpleExpr 需要实现乘法功能（指数相加即可）。
同时Expr需要实现 toString 方法，这个方法根据 simplify 的结果输出。
Parser的实现
支持 parseExpr, parseTerm, parseFactor, parseVari, parseNum 各个方法即可。
对于空白符，不事先全部忽略，仅仅在需要处调用 lexer 的 ignorespace 方法，忽略接下来的若干个空格。这使得对于格式合法与否的判断更加严谨。如 x**+ 001 实际上不是一个合法的表达式，但是如果事先忽略所有空格则误判为合法。虽然本单元对于格式合法性的判断并没有要求，这样的处理方法似乎略显繁琐，实则不然，这样的设计提高了程序的健壮性，更能满足进一步开发的需求。
方法复杂度分析图表
| Parser.parseVari() | 4.0 | 1.0 | 3.0 | 3.0 |
|---|---|---|---|---|
| Parser.parseTerm() | 5.0 | 1.0 | 5.0 | 5.0 |
| Parser.Parser(Lexer) | 0.0 | 1.0 | 1.0 | 1.0 |
| Parser.parseNum() | 2.0 | 3.0 | 3.0 | 3.0 |
| Parser.parseFactor() | 10.0 | 4.0 | 6.0 | 7.0 |
| Parser.parseExpr() | 8.0 | 4.0 | 6.0 | 6.0 |
| Main.main(String[]) | 0.0 | 1.0 | 1.0 | 1.0 |
| Lexer.next() | 1.0 | 2.0 | 1.0 | 2.0 |
| Lexer.nEnd() | 0.0 | 1.0 | 1.0 | 1.0 |
| Lexer.Lexer(String) | 0.0 | 1.0 | 1.0 | 1.0 |
| Lexer.ignoreSpace() | 3.0 | 2.0 | 2.0 | 4.0 |
| Lexer.getNum() | 3.0 | 1.0 | 3.0 | 4.0 |
| Lexer.getIndex() | 3.0 | 3.0 | 2.0 | 4.0 |
| Lexer.cur() | 1.0 | 1.0 | 1.0 | 2.0 |
| expr.Vari.Vari(String, int) | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.Vari.simplify() | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.Term.Term() | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.Term.simplify() | 2.0 | 1.0 | 3.0 | 3.0 |
| expr.Term.negate(HashMap) | 1.0 | 1.0 | 2.0 | 2.0 |
| expr.Term.mult(HashMap, HashMap) | 3.0 | 1.0 | 3.0 | 3.0 |
| expr.Term.clear(HashMap) | 4.0 | 1.0 | 4.0 | 4.0 |
| expr.Term.addFactor(Factor, int) | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.SimpleExpr.tr(BigInteger) | 16.0 | 5.0 | 5.0 | 11.0 |
| expr.SimpleExpr.SimpleExpr(int[]) | 1.0 | 1.0 | 1.0 | 2.0 |
| expr.SimpleExpr.SimpleExpr() | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.SimpleExpr.mul(SimpleExpr) | 1.0 | 1.0 | 1.0 | 2.0 |
| expr.SimpleExpr.hashCode() | 1.0 | 2.0 | 1.0 | 2.0 |
| expr.SimpleExpr.equals(Object) | 7.0 | 5.0 | 1.0 | 5.0 |
| expr.Num.simplify() | 1.0 | 1.0 | 2.0 | 2.0 |
| expr.Num.Num(BigInteger) | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.Expr.tString() | 13.0 | 4.0 | 6.0 | 8.0 |
| expr.Expr.simplify() | 4.0 | 3.0 | 4.0 | 5.0 |
| expr.Expr.setIndex(int) | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.Expr.mult(HashMap, HashMap) | 3.0 | 1.0 | 3.0 | 3.0 |
| expr.Expr.Expr() | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.Expr.clear(HashMap) | 4.0 | 1.0 | 4.0 | 4.0 |
| expr.Expr.addTerm(Term, int) | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.Expr.add(HashMap, HashMap, int) | 3.0 | 1.0 | 3.0 | 3.0 |
bug分析
对于化简结果为 0 的情况输出为空，需要进行特判。
hw2
本次加入了三角函数和自定义函数需求。
三角函数需求的解决
加入新类 Tri (三角函数）, 实现 Factor 接口， 属性中包含了一个 Expr。
同时原来的 SimpleExpr 设计中仅仅只有三元数组，不能继续满足需求，所以加入两个 HashMap<Expr, Integer> 来支持 $\Pi \sin Expr\Pi\cos Expr$ 形式的存储，同样 $varlue$ 用来表示系数。
SimpleExpr 的比较也需要经历重写，不但比较三元数组，同时需要比较 Expr 和对应的 $value$ ， 这需要递归实现。
自定义函数需求的解决
为 Parser 新增一个参数 HashMap<Character, String> arg , 建立自变量和参数因子字符串对应关系。解析表达式是，最外层即为自己对应自己，而遇到了函数调用，根据形式创建新的 Parser， 设定好 arg , 这个 Parser 会解析函数表达式，并在遇到变量因子时去解析对应的字符串，从而返回正确的结果。
这个设计其实并不健全，它本质上将函数调用处理和语义解析杂糅在了一起， 这中不健全的缺陷在hw3中完全暴露，最终导致了一次代码重构。
架构类图
方法复杂度
| Parser.parseVari() | 6.0 | 2.0 | 4.0 | 4.0 |
|---|---|---|---|---|
| Parser.parseTri() | 17.0 | 1.0 | 5.0 | 11.0 |
| Parser.parseTerm() | 5.0 | 1.0 | 5.0 | 5.0 |
| Parser.Parser(Lexer, ArrayList, ArrayList, HashMap) | 0.0 | 1.0 | 1.0 | 1.0 |
| Parser.Parser(Lexer) | 1.0 | 1.0 | 2.0 | 2.0 |
| Parser.parseNum() | 2.0 | 3.0 | 3.0 | 3.0 |
| Parser.parseFuncDef() | 11.0 | 3.0 | 2.0 | 9.0 |
| Parser.parseFuncCall() | 8.0 | 1.0 | 4.0 | 7.0 |
| Parser.parseFactor() | 12.0 | 6.0 | 8.0 | 9.0 |
| Parser.parseExpr() | 8.0 | 4.0 | 6.0 | 6.0 |
| Parser.changeLexer(Lexer) | 0.0 | 1.0 | 1.0 | 1.0 |
| Main.main(String[]) | 1.0 | 1.0 | 2.0 | 2.0 |
| Lexer.rest() | 0.0 | 1.0 | 1.0 | 1.0 |
| Lexer.next() | 1.0 | 2.0 | 1.0 | 2.0 |
| Lexer.nEnd() | 0.0 | 1.0 | 1.0 | 1.0 |
| Lexer.Lexer(String) | 0.0 | 1.0 | 1.0 | 1.0 |
| Lexer.ignoreSpace() | 3.0 | 2.0 | 2.0 | 4.0 |
| Lexer.getNum() | 3.0 | 1.0 | 3.0 | 4.0 |
| Lexer.getIndex() | 3.0 | 3.0 | 2.0 | 4.0 |
| Lexer.cur() | 1.0 | 1.0 | 1.0 | 2.0 |
| expr.Vari.Vari(String, int) | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.Vari.simplify() | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.Tri.Tri(int, int, Expr) | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.Tri.simplify() | 4.0 | 2.0 | 4.0 | 5.0 |
| expr.Term.Term() | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.Term.simplify() | 3.0 | 2.0 | 3.0 | 4.0 |
| expr.Term.negate(HashMap) | 1.0 | 1.0 | 2.0 | 2.0 |
| expr.Term.mult(HashMap, HashMap) | 19.0 | 5.0 | 7.0 | 7.0 |
| expr.Term.clear(HashMap) | 5.0 | 1.0 | 5.0 | 5.0 |
| expr.Term.addFactor(Factor, int) | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.SimpleExpr.zero() | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.SimpleExpr.tr(BigInteger) | 26.0 | 5.0 | 11.0 | 17.0 |
| expr.SimpleExpr.SimpleExpr(int[]) | 1.0 | 1.0 | 1.0 | 2.0 |
| expr.SimpleExpr.SimpleExpr() | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.SimpleExpr.mul(SimpleExpr) | 5.0 | 1.0 | 5.0 | 6.0 |
| expr.SimpleExpr.getcoe() | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.SimpleExpr.cmp(SimpleExpr) | 32.0 | 15.0 | 9.0 | 17.0 |
| expr.SimpleExpr.appendSin(Expr, int) | 12.0 | 5.0 | 4.0 | 9.0 |
| expr.SimpleExpr.appendCos(Expr, int) | 6.0 | 5.0 | 3.0 | 6.0 |
| expr.Num.simplify() | 1.0 | 1.0 | 2.0 | 2.0 |
| expr.Num.Num(BigInteger) | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.Expr.tString() | 13.0 | 4.0 | 6.0 | 8.0 |
| expr.Expr.simplify() | 5.0 | 4.0 | 4.0 | 6.0 |
| expr.Expr.setIndex(int) | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.Expr.mult(HashMap, HashMap) | 19.0 | 5.0 | 7.0 | 7.0 |
| expr.Expr.Expr() | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.Expr.cmp(Expr) | 22.0 | 9.0 | 5.0 | 12.0 |
| expr.Expr.clear(HashMap) | 5.0 | 1.0 | 5.0 | 5.0 |
| expr.Expr.addTerm(Term, int) | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.Expr.add(HashMap, HashMap, int) | 16.0 | 4.0 | 7.0 | 7.0 |
bug分析
在比较 SimpleExpr 和 Expr 的过程中，需要比较两个 HashMap （记为 map1 和 map2 是否相同。笔者的实现时枚举 map1 中的 $key$ ，将其在两个 HashMap 中的 $value$ 进行比较。
然而这只能判断 map1 是否为 map2 的子集，需要额外对二者的 keySet 大小比较才能正确判断。
hw3
本次加入了求导的需求， 同时函数表达式可以包含之前定义过的表达式。
对有求导需求的 Expr , 先简化为 HashMap<SimpleExpr, Integer> 再求导，同样需要递归实现。
设计缺陷引发巨大灾难
新加入的求导功能似乎实现起来十分直观简明，只需为一些类添加求导方法即可。然而捋一捋求导，化简，调用函数三者的依赖关系，求导前要先化简，化简前要调用函数。那么，如果函数表达式中出现了求导运算会发生什么呢？糟糕！依赖关系成环了！
引发这场灾难的原因是前文提到的设计缺陷：函数调用处理和语义分析的界限被模糊了，原本两个可以更为独立的过程形成了一个微妙的“相互依赖”的关系，在hw2中，由于这种“相互依赖”是基于不同层次之间的，暂时没有让依赖图上产生环，但是它使得依赖关系变得臃肿而难以扩展，一旦一种跨层次的依赖被引入，架构便发生毁灭性的打击。
于是笔者重构了函数调用的实现。
重构后的函数调用
新增实现 Factor 接口的 Func 用于表示函数因子，属性包括表达式和参数。这样程序就可以无后顾之忧地先化简表达式，处理好其中的求导操作，然后再将参数代入了。
类图
方法复杂度
| Parser.parseVari() | 4.0 | 1.0 | 3.0 | 3.0 |
|---|---|---|---|---|
| Parser.parseTri() | 17.0 | 1.0 | 5.0 | 11.0 |
| Parser.parseTerm() | 5.0 | 1.0 | 5.0 | 5.0 |
| Parser.Parser(Lexer, ArrayList, ArrayList) | 0.0 | 1.0 | 1.0 | 1.0 |
| Parser.Parser(Lexer) | 1.0 | 1.0 | 2.0 | 2.0 |
| Parser.parseNum() | 2.0 | 3.0 | 3.0 | 3.0 |
| Parser.parseFuncDef() | 11.0 | 3.0 | 2.0 | 9.0 |
| Parser.parseFuncCall() | 8.0 | 1.0 | 4.0 | 7.0 |
| Parser.parseFactor() | 13.0 | 7.0 | 9.0 | 10.0 |
| Parser.parseExpr() | 8.0 | 4.0 | 6.0 | 6.0 |
| Parser.parseDrExpr() | 2.0 | 1.0 | 1.0 | 3.0 |
| Parser.changeLexer(Lexer) | 0.0 | 1.0 | 1.0 | 1.0 |
| Main.main(String[]) | 1.0 | 1.0 | 2.0 | 2.0 |
| Lexer.rest() | 0.0 | 1.0 | 1.0 | 1.0 |
| Lexer.next() | 1.0 | 2.0 | 1.0 | 2.0 |
| Lexer.nEnd() | 0.0 | 1.0 | 1.0 | 1.0 |
| Lexer.Lexer(String) | 0.0 | 1.0 | 1.0 | 1.0 |
| Lexer.ignoreSpace() | 3.0 | 2.0 | 2.0 | 4.0 |
| Lexer.getNum() | 3.0 | 1.0 | 3.0 | 4.0 |
| Lexer.getIndex() | 3.0 | 3.0 | 2.0 | 4.0 |
| Lexer.cur() | 1.0 | 1.0 | 1.0 | 2.0 |
| expr.Vari.Vari(String, int) | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.Vari.simplify() | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.Tri.Tri(int, int, Expr) | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.Tri.simplify() | 4.0 | 2.0 | 4.0 | 5.0 |
| expr.Term.Term() | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.Term.simplify() | 3.0 | 2.0 | 3.0 | 4.0 |
| expr.Term.negate(HashMap) | 1.0 | 1.0 | 2.0 | 2.0 |
| expr.Term.mult(HashMap, HashMap) | 19.0 | 5.0 | 7.0 | 7.0 |
| expr.Term.clear(HashMap) | 5.0 | 1.0 | 5.0 | 5.0 |
| expr.Term.addFactor(Factor, int) | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.SimpleExpr.zero() | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.SimpleExpr.tr(BigInteger) | 26.0 | 5.0 | 11.0 | 17.0 |
| expr.SimpleExpr.substitute(HashMap) | 9.0 | 1.0 | 6.0 | 6.0 |
| expr.SimpleExpr.SimpleExpr(int[]) | 1.0 | 1.0 | 1.0 | 2.0 |
| expr.SimpleExpr.SimpleExpr() | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.SimpleExpr.mult(HashMap, HashMap) | 19.0 | 5.0 | 7.0 | 7.0 |
| expr.SimpleExpr.mul(SimpleExpr) | 5.0 | 1.0 | 5.0 | 6.0 |
| expr.SimpleExpr.getcoe() | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.SimpleExpr.derive(int) | 10.0 | 2.0 | 6.0 | 7.0 |
| expr.SimpleExpr.cmp(SimpleExpr) | 32.0 | 15.0 | 9.0 | 17.0 |
| expr.SimpleExpr.clone() | 1.0 | 1.0 | 1.0 | 2.0 |
| expr.SimpleExpr.appendSin(Expr, int) | 12.0 | 5.0 | 4.0 | 9.0 |
| expr.SimpleExpr.appendCos(Expr, int) | 6.0 | 5.0 | 3.0 | 6.0 |
| expr.SimpleExpr.add(HashMap, HashMap) | 13.0 | 4.0 | 6.0 | 6.0 |
| expr.Num.simplify() | 1.0 | 1.0 | 2.0 | 2.0 |
| expr.Num.Num(BigInteger) | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.Func.simplify() | 3.0 | 1.0 | 3.0 | 3.0 |
| expr.Func.Func(Expr, HashMap) | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.Func.add(HashMap, HashMap) | 13.0 | 4.0 | 6.0 | 6.0 |
| expr.Expr.tString() | 13.0 | 4.0 | 6.0 | 8.0 |
| expr.Expr.substitute(HashMap) | 3.0 | 1.0 | 3.0 | 3.0 |
| expr.Expr.simplify() | 5.0 | 4.0 | 4.0 | 6.0 |
| expr.Expr.setIndex(int) | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.Expr.mult(HashMap, HashMap) | 19.0 | 5.0 | 7.0 | 7.0 |
| expr.Expr.Expr(HashMap) | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.Expr.Expr() | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.Expr.derive(int) | 3.0 | 1.0 | 3.0 | 3.0 |
| expr.Expr.cmp(Expr) | 22.0 | 9.0 | 5.0 | 12.0 |
| expr.Expr.clear(HashMap) | 5.0 | 1.0 | 5.0 | 5.0 |
| expr.Expr.addTerm(Term, int) | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.Expr.add(HashMap, HashMap, int) | 16.0 | 4.0 | 7.0 | 7.0 |
| expr.DrExpr.simplify() | 0.0 | 1.0 | 1.0 | 1.0 |
| expr.DrExpr.DrExpr(int, Expr) | 0.0 | 1.0 | 1.0 | 1.0 |
bug分析
如前文所述，新加入的求导操作可能引发依赖混乱，如果不充分测试，不使用包含求导的函数，可能无法发现依赖层面的bug。
