1. 系统和数据库设计
1.1体系结构设计

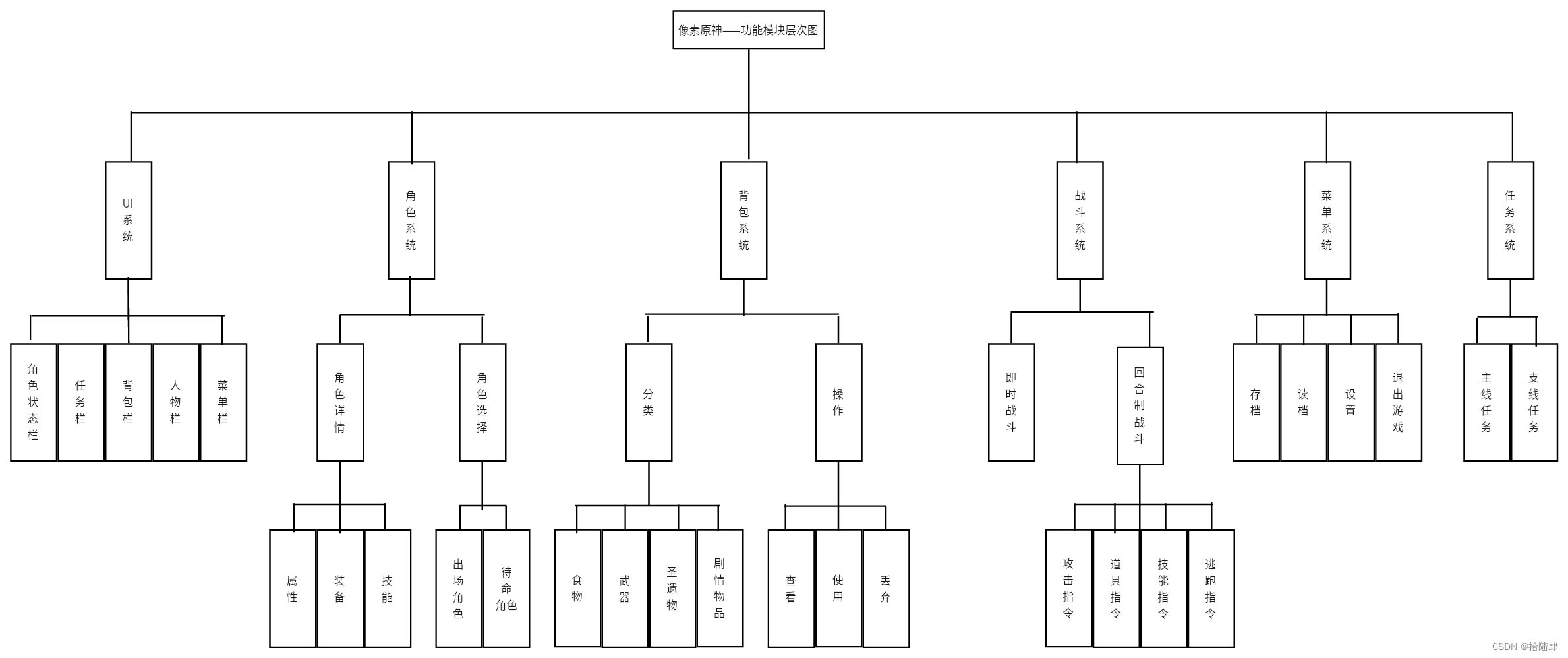

1.2功能模块层次图
1.3ER分析

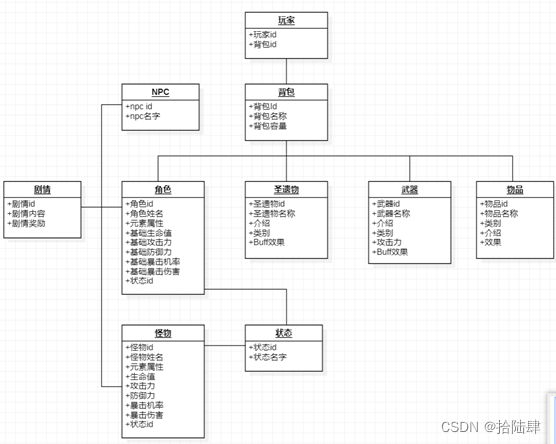

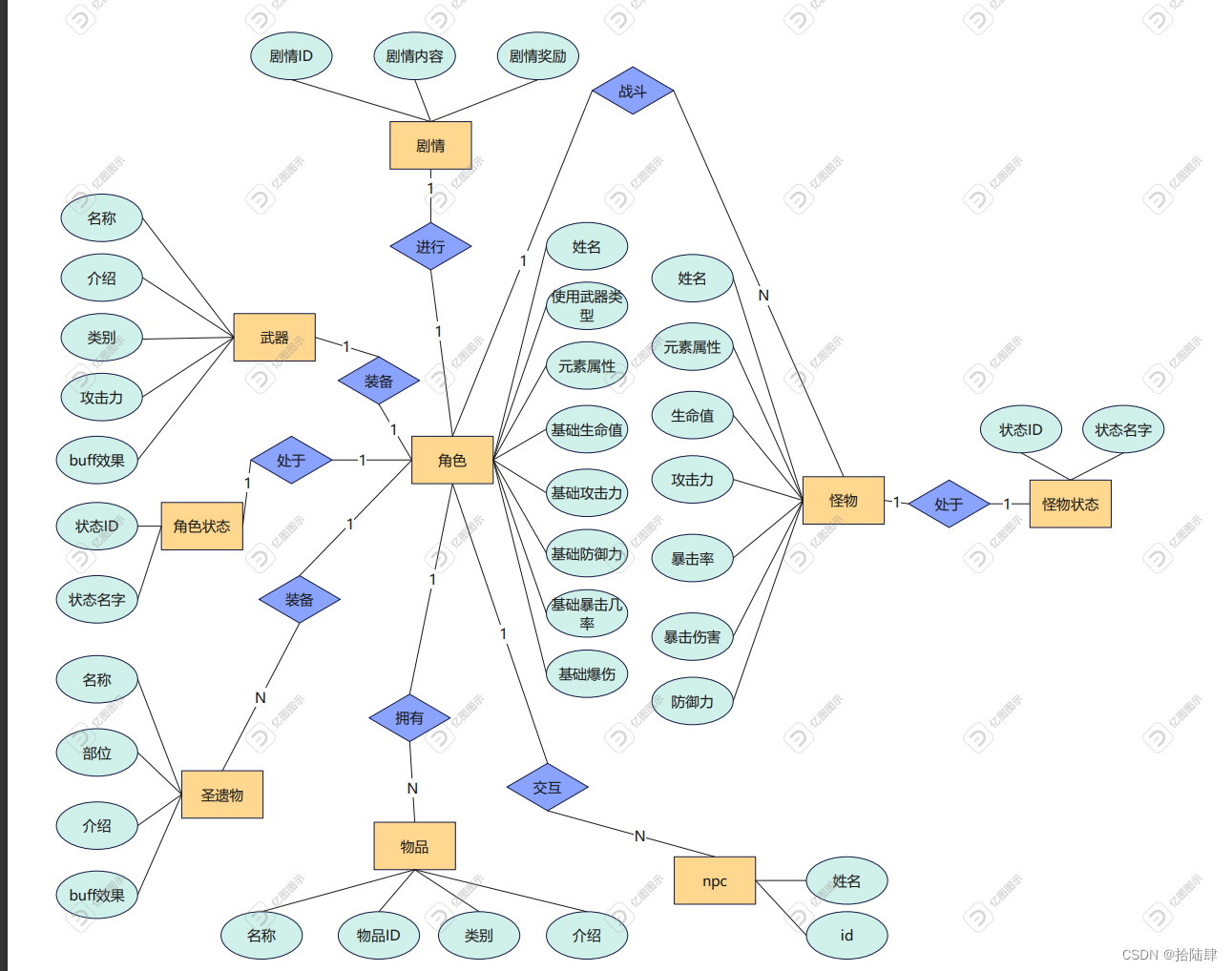

从角色出发关联到武器、圣遗物、物品、npc、怪物、剧情等。
1.4表结构设计
逻辑结构：

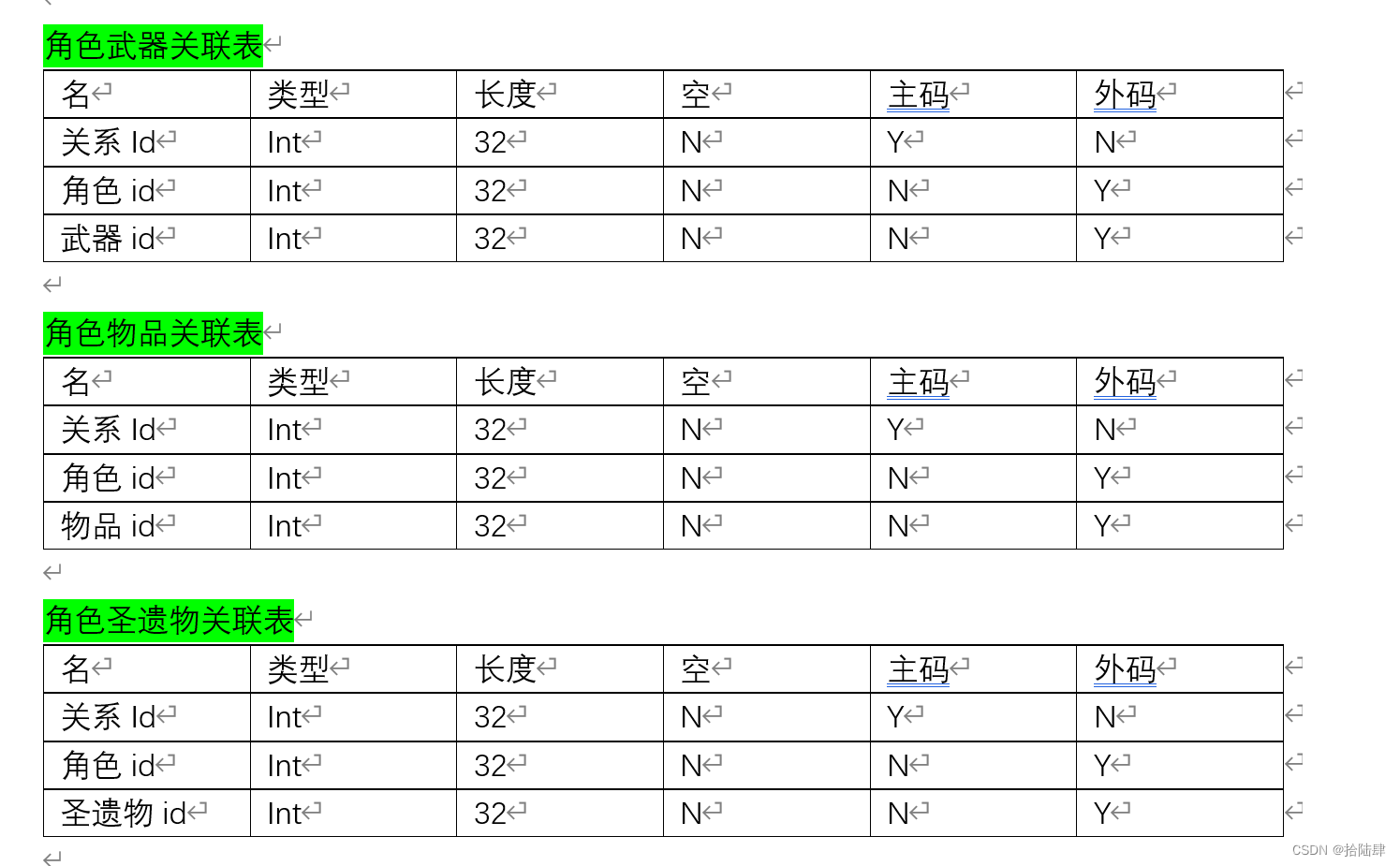

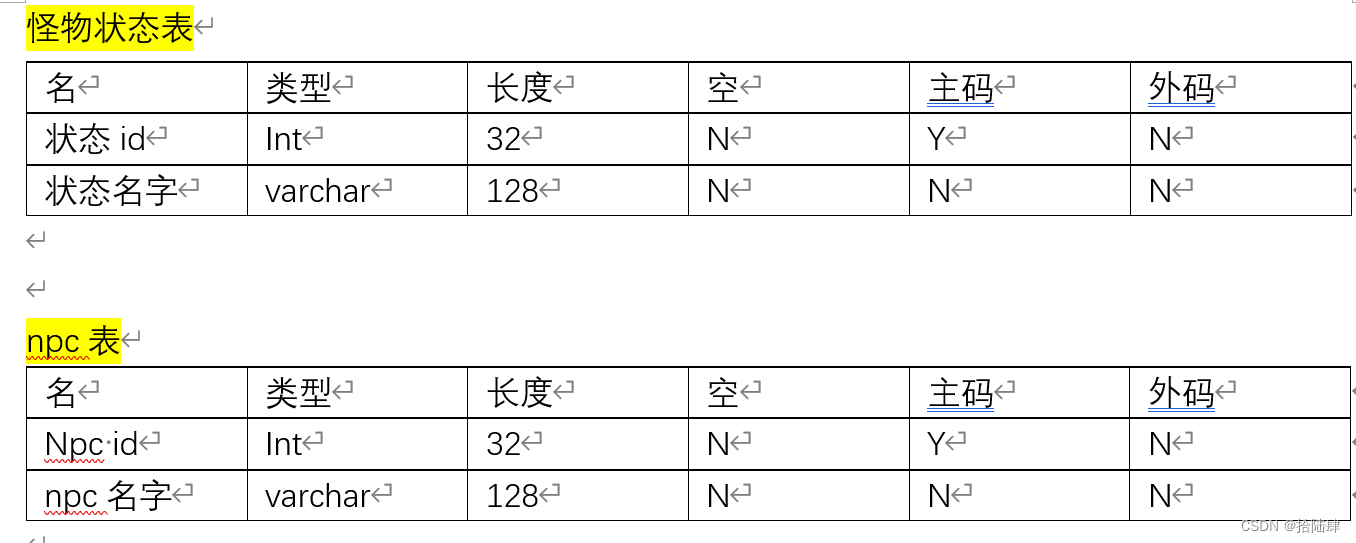

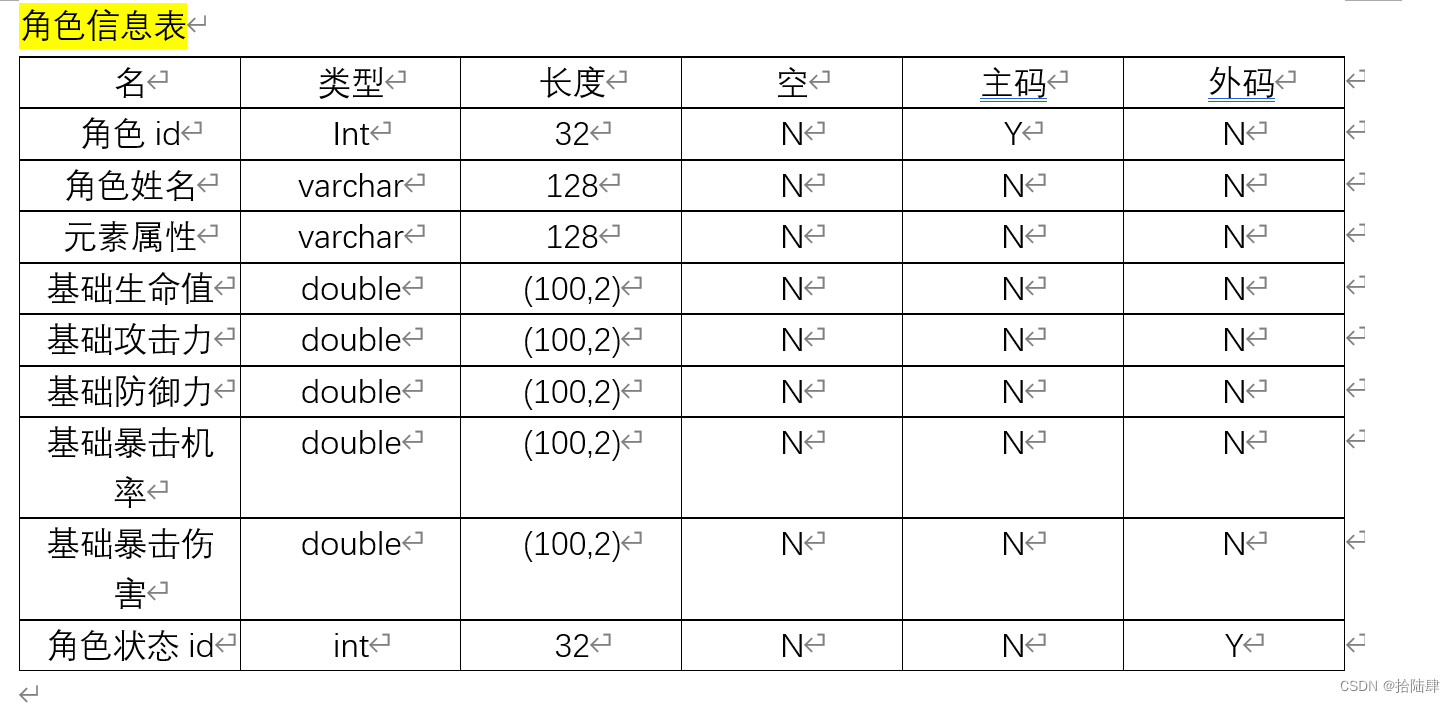

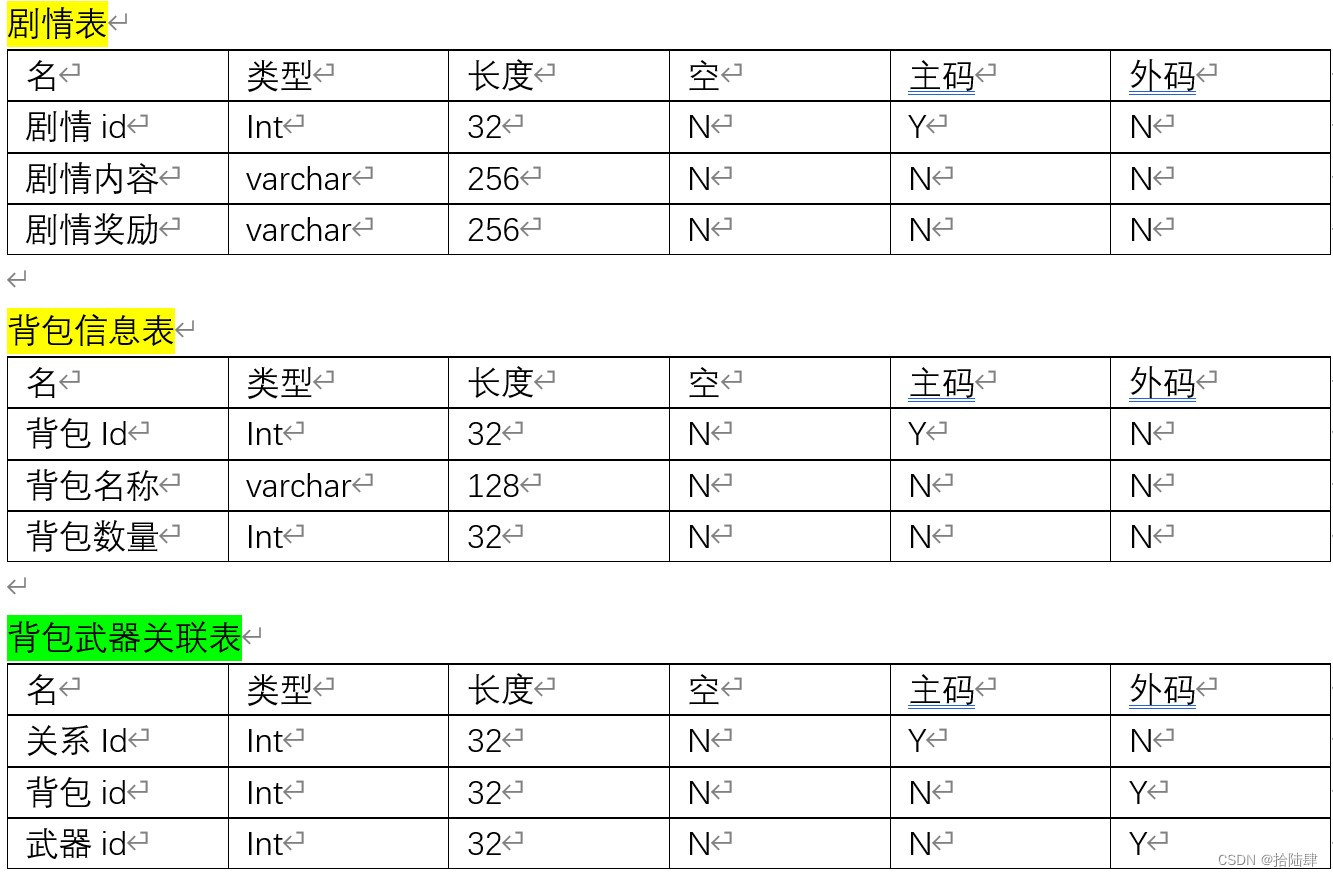

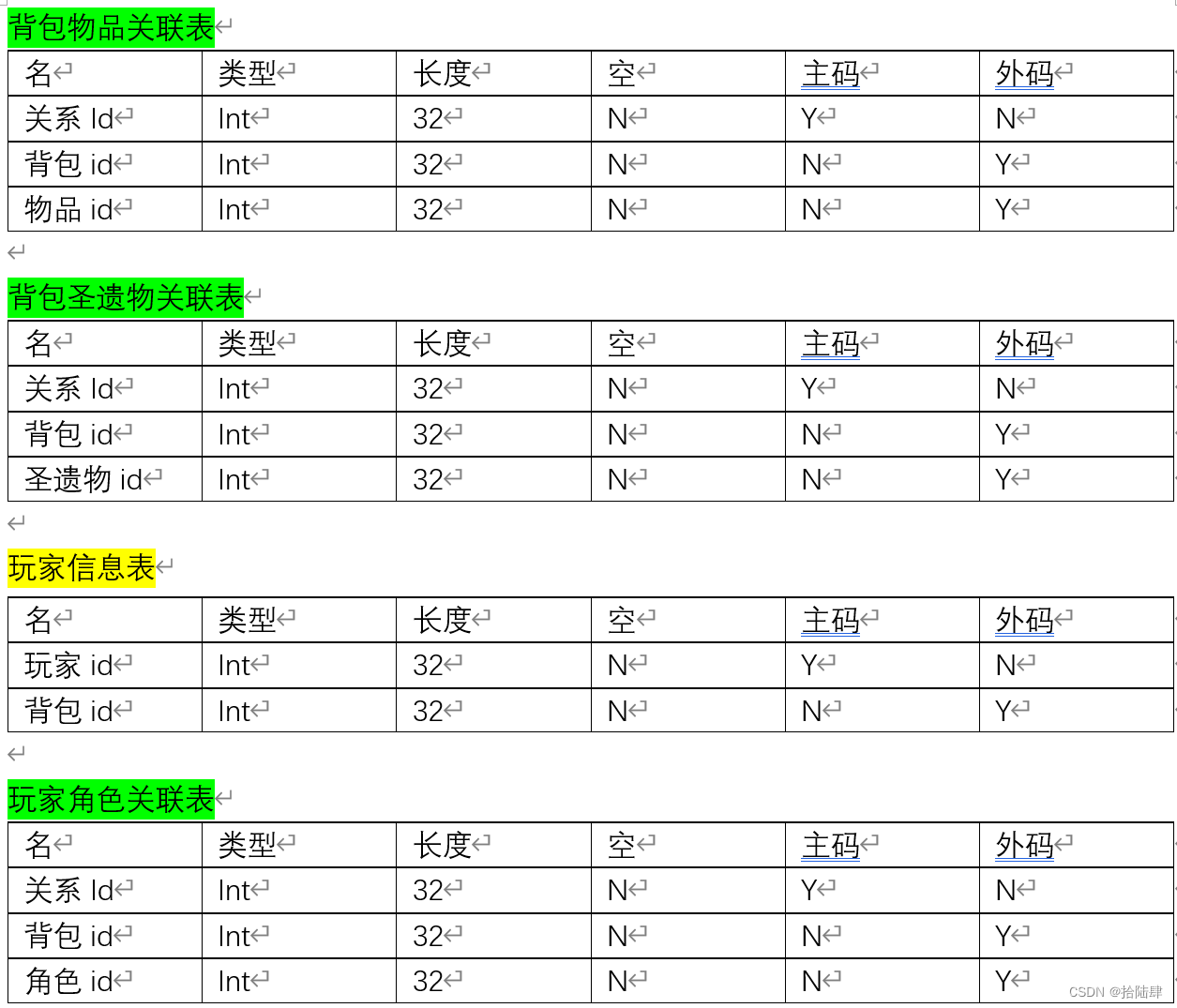

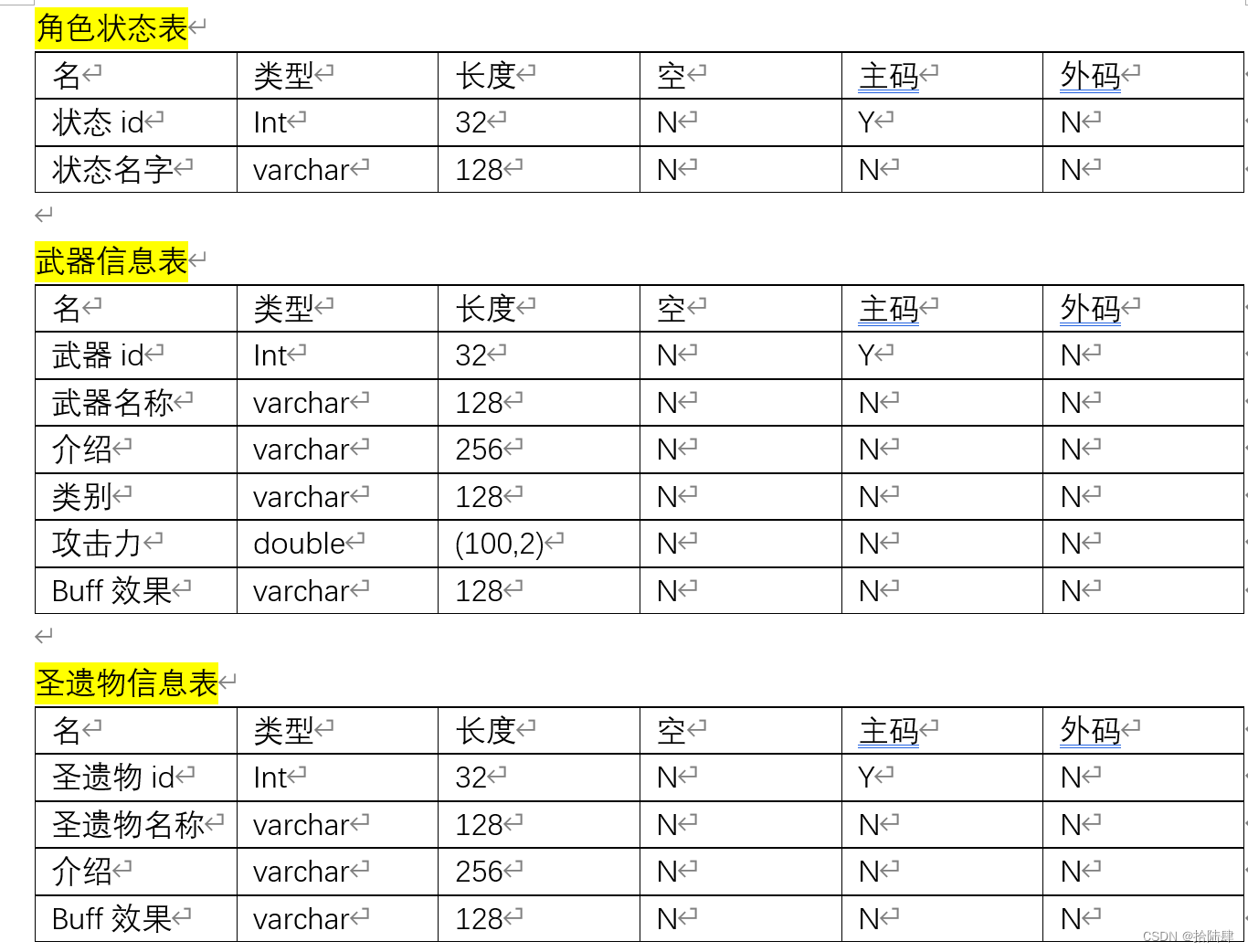

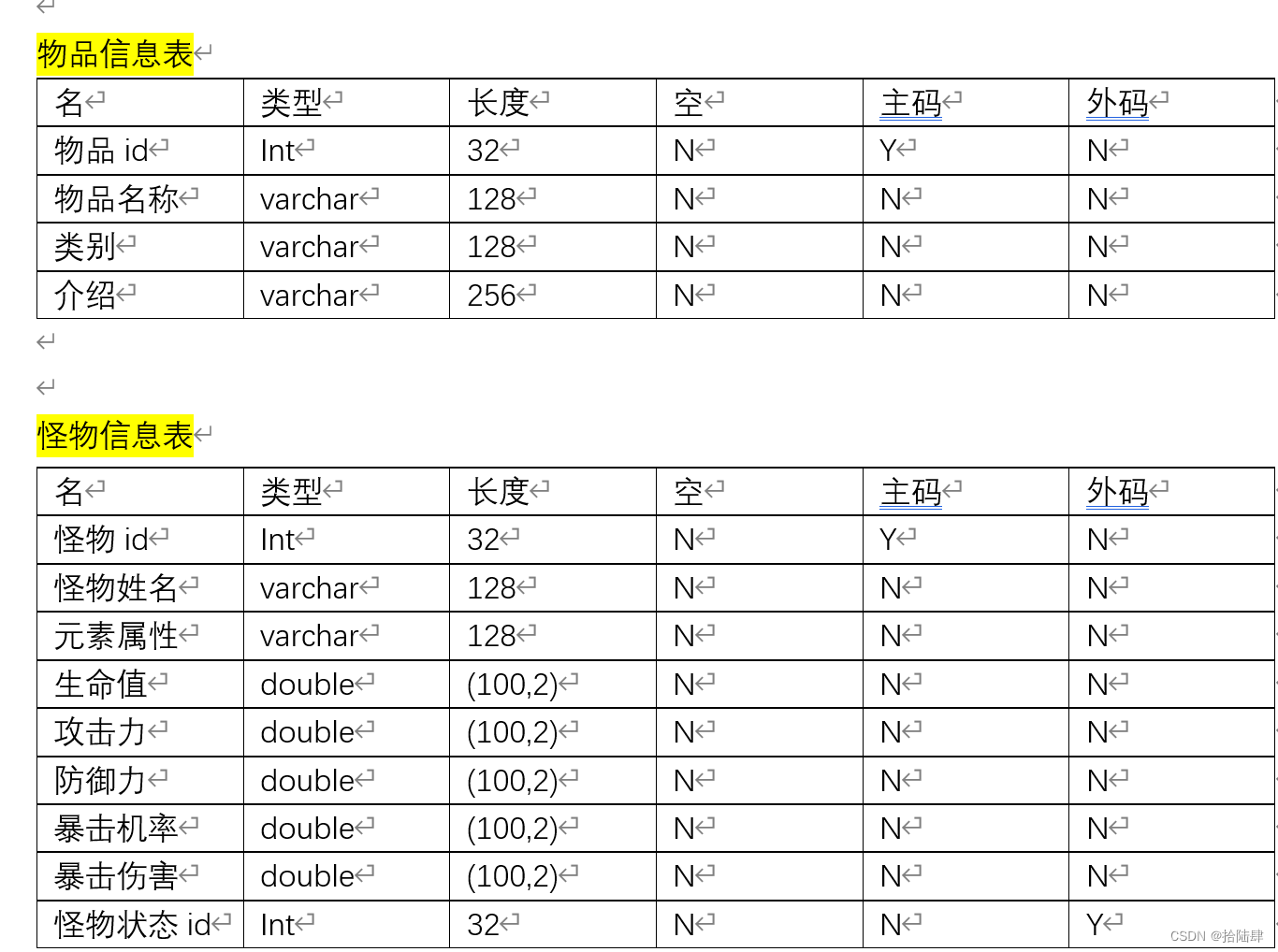

表的结构:
2.类图、系统安全和权限设计
2.1设计类图
总体：

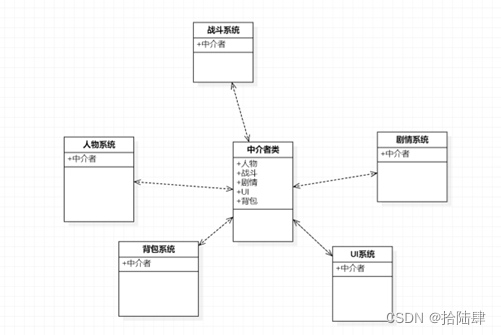

将整个系统分为5个子系统分别为战斗系统、人物系统、背包系统、剧情系统、UI系统，采用中介模式，使用中介者类进行子系统之间的互相调用和信息传递，避免各个子系统间显示的调用，降低各个子系统之间的耦合度。

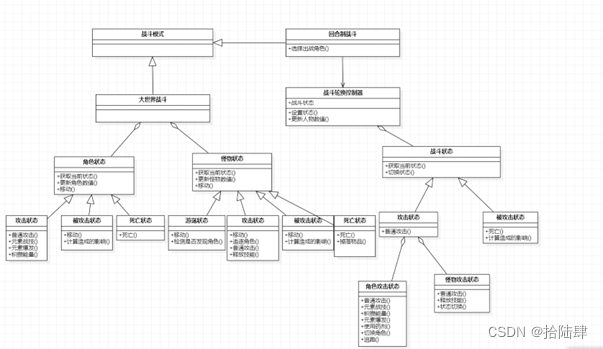

战斗系统：战斗系统使用软件体系结构的状态模式进行设计。战斗模式分为大世界战斗和回合制战斗两类。 大世界战斗的状态分为角色状态和怪物状态。 角色状态分为攻击状态、被攻击状态和死亡状态。 角色处于攻击状态时，可以使用普通攻击、元素战技、元素爆发、积攒能量方法。 处于被攻击状态时会计算攻击造成的影响，并更新角色的数值。死亡状态会触发死亡方法。 怪物状态分为游荡状态、攻击状态、被攻击状态和死亡状态。 游荡状态下，怪物会在地图上移动并检测是否发现角色。 当发现角色时进入攻击状态，此时怪物会追逐角色并攻击角色。 怪物处于被攻击状态时，也会计算造成的影响，并更新怪物数值。 处于死亡状态时会触发死亡方法并掉落物品。 回合制战斗下玩家可以选择出战角色，怪物和角色的回合控制通过战斗轮换控制器来实现。 战斗轮换控制器会为角色和怪物不断切换攻击状态和被攻击状态。 当角色处于攻击状态时，可以选择发起攻击的角色，可以使用普通攻击、元素战技、元素爆发等方法，或使用药剂，或选择逃跑。 怪物处于攻击状态时会使用普通攻击和释放技能方法。 角色和怪物处于被攻击状态下时，会计算攻击造成的影响，若影响导致死亡，则触发死亡方法。

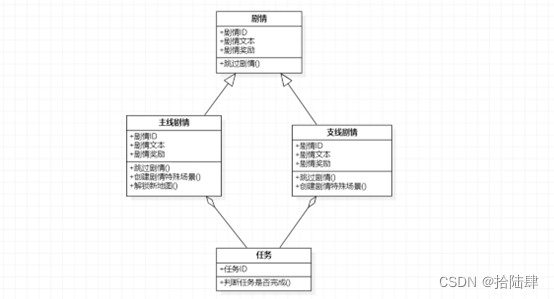

剧情系统：剧情作为基类，每段剧情会分配一个剧情ID作为唯一属性，同时每段剧情有自己的剧情文本和剧情奖励。 剧情有着自己的跳过剧情方法，玩家在体验剧情时可以调用这个方法来跳过剧情，同时为了剧情要求，剧情也有创建剧情场景的方法。 剧情分为主线剧情和支线剧情，主线剧情完成后可以为玩家解锁新的地图。 剧情由多个任务组成，每个任务会分配唯一的任务ID，并有方法判断任务是否完成，当所有任务完成时，剧情完成。

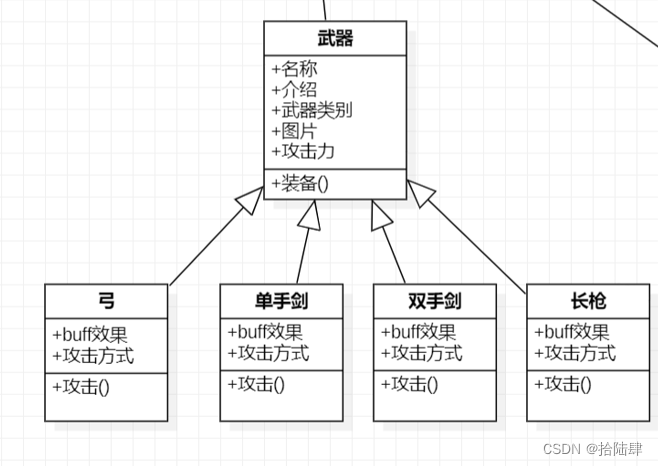

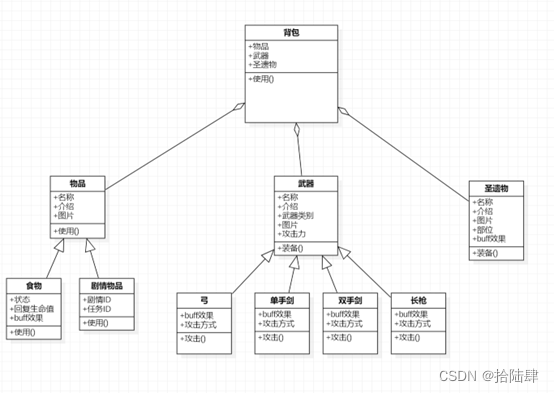

背包系统：背包与玩家是一对一关系，在背包系统中我们将物品分为三类，第一种是普通的物品，与背包的关系是一对多，而普通物品又分为食物和剧情物品，它们分别继承于物品类，食物类中属性有状态，回复生命值，还有buff效果，剧情物品则与相应剧情任务挂钩，剧情物品类中属性有剧情ID与任务ID；第二种是武器，与背包的关系是一对多，考虑到武器具有多个类别且可能进行扩展，且为了遵守开闭原则，我们设计将具体的武器类（弓，单手剑，长枪，双手剑）主要含有属性buff效果，攻击方式；第三种是圣遗物类，主要包含属性为装备部位和buff效果，在背包类中聚合了这三个物品类，包含使用，删除查找三个方法，可对三种物品类列表进行操作。

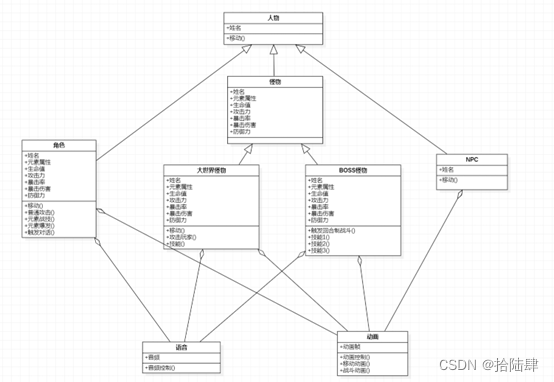

人物系统：人物作为基类拥有最基础的姓名属性，和移动方法。人物下有三个子类：角色、怪物、NPC。 每个角色拥有姓名、元素属性、生命值、攻击力、暴击率、暴击伤害、防御力属性，拥有移动、普通攻击、元素战技、元素爆发等与战斗相关的方法， 同时也有触发对话以及拾取物品的大世界交互方法，同时每个角色拥有自己的语音和动画。 为实现大世界战斗和回合制战斗两种战斗方式，怪物基类下分为大世界怪物和BOSS怪物两类怪物。 与角色类似，怪物拥有姓名、元素属性、生命值、攻击力、暴击率、暴击伤害、防御力属性。 大世界怪物可以在野外游荡，发现玩家时攻击玩家，同时可以释放技能。 BOSS怪物在玩家靠近时会触发回合制战斗，拥有多个技能。 每个怪物也有自己的语音和动画。 NPC有对话文本属性，当玩家与其对话时展示对话内容。

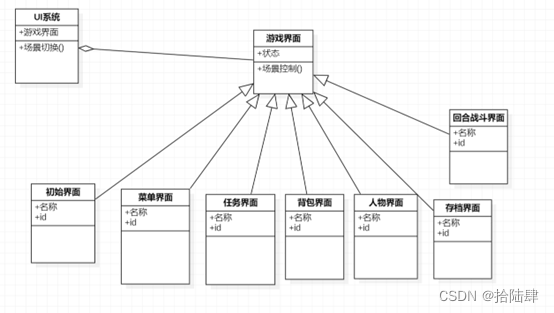

UI界面系统：对于UI系统我们采用了状态模式设计，由游戏界面类负责更新UI系统类的状态变量，UI系统类负责创建游戏界面类子类的对象并进行相应操作，在进行子类的添加的时候可以做到开闭原则。
UI界面系统中的场景切换功能
状态模式：因为游戏当中同一个时刻只能存在一个场景，且场景之间可以切换，所以使用状态模式设计场景切换
2.2系统安全和权限设计
2.2.1系统安全：
Unity 支持 Mono 和 IL2CPP 两种编译模式。 Mono 编译的游戏它将C#脚本代码编译为IL中间语言打包到游戏客户端，在游戏执行时候编译为汇编代码。这类中间语言容易被反编译为 C#源代码。而IL2CPP编译，虽然提升了游戏安全性，但还是存在被攻击的风险。一些C# 反编译相关的工具比如传统的 ILDASM、PEBroswerDbg、GrayWolf、XenoCode 等，都可以将Unity程序反编译成C#代码。
参考网上解决方案的一种做法是：UPS保护，方案主要做了两个方面的保护：Mono 保护，IL2CPP 保护。Mono 保护的对象是游戏的主逻辑 dll：Assembly-CSharp.dll 和 Assembly-CSharp-firstpass.dll。IL2CPP 保护的对象是 metadata 文件：global-metadata.dat。具体步骤：

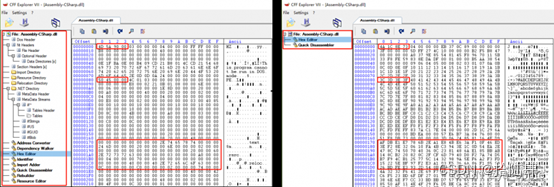

1.文件级加密 首先要做的是文件级加密，以达到保护文件的效果。加密前的脚本文件，我们可以看到 Assemply-CSharp.dll 可以被 PE 工具正确的识别。前面演示过，通过这个文件可以直接反编译得到源代码。加密后的脚本文件，PE 工具无法识别出，其他反编译工具也无法反编译。

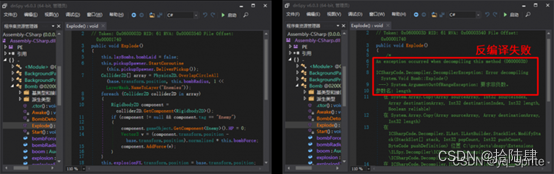

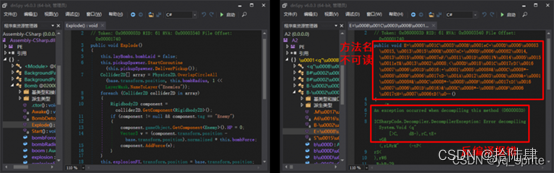

2.方法加密： 经过文件加密后的游戏安全性的确是提升了，但是攻击者还是可以从内存中得到明文文件，然后进行反编译。因此要对方法进行加密。经过方法加密后，就算攻击者得到了内存中的明文脚本文件，也无法反编译。工具直接报错，完全看不到原始的代码信息。如图中所示，绿色部分都是反编译失败的错误提示。
3.字符串信息加密： 方法加密之后，还存在很多的字符串信息，比如方法名和类名。于是我们要做进一步加密，把字符串信息也处理掉。加密结果可以看到，代码和类名方法名完全不可读。
4.指令保护： 除了方法加密，我们在指令方面也进行了保护。经过加密后的 opcode 对应的不再是 Mono 中标准的 IL 指令。
参考：Unity安全风险
总结：
上述的对程序的多级加密已经集成在了unity的编辑器里，所以我们只需要在Unity里面勾选 Security Setting 页面的 Enable Security Build 复选框就可以实现程序的加密，防止被反编译泄露源码。
2.2.2权限
本项目为2dRPG单机游戏，权限只分为玩家权限。
3.改进分析

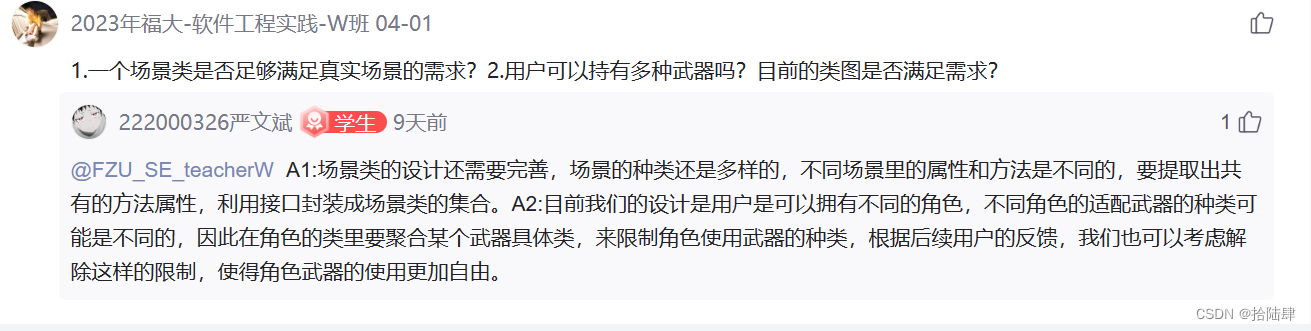

需求分析时提出的问题：
Q1场景类：
状态模式：因为游戏当中同一个时刻只能存在一个场景，且场景之间可以切换，所以使用状态模式设计场景切换 ，并且在增加新的场景时，不需要修改原来已有的代码，只需要增加新的场景界面子类和context类。
Q2武器：
在需求分析时的类图做得比较简单，不能有效的反映出类与类之间的关系和类的结构。在本次的设计中，我们完善了类图的设计。
4.团队绩效
任务安排：

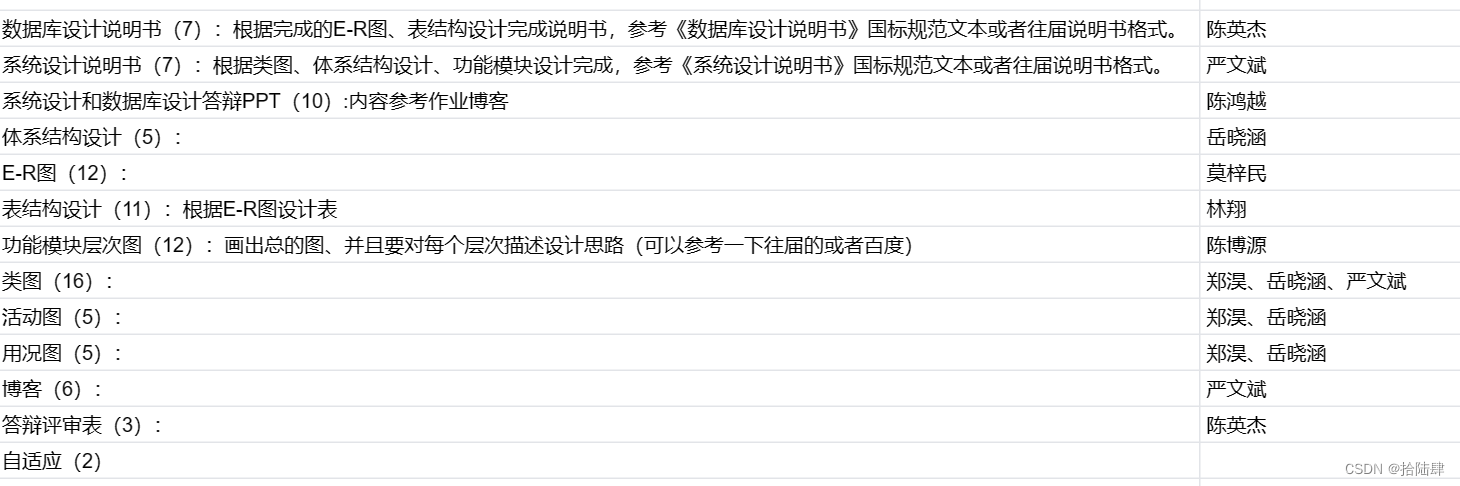

| 学号 | 工作内容 | 贡献度 |
|---|---|---|
| 022000515 林翔 | 数据库表结构设计 | 12% |
| 222000303 陈博源 | 功能模块层次图 | 11% |
| 222000203 陈英杰 | 答辩评审表、数据库设计说明书 | 11% |
| 221900204 陈鸿越 | 答辩ppt | 10 % |
| 222000326 严文斌 | 系统设计说明书、类图、博客编写 | 14% |
| 222000324 郑淏 | 类图、用况图 | 15% |
| 222000421 莫梓民 | 数据库E-R图 | 12% |
| 222000323 岳晓涵 | 类图、活动图、体系结构设计 | 15% |
5.开发计划安排
5.1团队项目的预期开发计划时间安排
我们为之后的开发初步设定了4个里程碑
（4.18-5.7,共4周）
里程碑1：像素原神1.0版本
- 预计实现：在此阶段完成对第一部分主线剧情的设计，开发人员完成对于unity的学习和初步场景搭建，同时完成初始界面、菜单界面的设计
产出：
| 时间 | 计划 |
|---|---|
| 第0.5周 | 完成对于剧情相关资料收集，初步设计故事线，学习unity基本使用，制作人物动画并导入项目 |
| 第1周 | 设计主线剧情，对任务以及NPC对话内容进行编写，继续学习unity同时初步完成对于地图场景的搭建以及NPC的摆放，设计初始界面 |
| 第2周 | 完善剧情设定，设计支线任务剧情，优化场景设计，补充细节，实现初始界面 |
里程碑2：像素原神1.1版本
- 预计实现：在此阶段完成主角的操作和NPC的交互，实现第一部分主线剧情，初步完成存档界面，同时完成第二部分主线设计
产出：
| 时间 | 计划 |
|---|---|
| 第3周 | 完成主角的操作和NPC的交互，初步实现第一部分主线剧情，初步完成存档界面，完成第二部分主线设计，继续学习相关开发技能为下一阶段打基础 |
（5.9-6.11，共6周）
里程碑3：像素原神2.0版本（测试版本）
- 预计实现：完成背包界面、地图界面，人物界面，完成主线设计和支线设计，实现大世界战斗、回合制战斗界面，同时放出测试版本供玩家游玩收集改进意见
产出：
| 时间 | 计划 |
|---|---|
| 第4周 | 完成主线剧情设计，增加新人物并设计相应技能，完成背包界面的设计 |
| 第5周 | 设计支线剧情，增加新人物并设计相应技能，完成背包界面的设计，增加相应物品和武器，实现第二部分主线剧情，增加大世界怪物 |
| 第6周 | 实现主线剧情，完成支线剧情设计，完成人物界面，实现大世界战斗和简单回合制副本 |
| 第7周 | 实现支线剧情，同时对之前实现功能进行全面测试，放出试玩版本，收集玩家意见 |
里程碑4：像素原神3.0版本（正式版本）
- 预计实现：对玩家建议部分进行修改，增添相应建议系统，对剧情以及玩法瑕疵进行修改，放出正式版本
| 时间 | 计划 |
|---|---|
| 第8周 | 整理玩家建议与意见，增加相应系统和玩法，修改瑕疵 |
| 第9周 | 测试并修复相应bug，发布正式版本 |
5.2团队项目的预期开发计划分工安排
团队8人，预计分配4人前端、4人后端、2人美工、1人策划（可能一人身居多职），各角色具体分工如下：
- 前端：负责游戏的
地图搭建和游戏场景搭建，和图标、按键、菜单等等的界面布局。 - 后端：负责
控制角色逻辑行为的代码编写，实现角色与游戏NPC、怪物、物品等等的交互，实现回合制战斗状态控制等。 - 美工：负责
游戏角色形象、物品外观、UI组件外观等的设计,同时负责角色、怪物动作动画的制作等。
| 队员 | 团队角色 |
|---|---|
| 严文斌 | 后端、美工 |
| 岳晓涵 | 后端、策划 |
| 郑淏 | 后端、美工 |
| 林翔 | 前端 |
| 陈博源 | 前端 |
| 陈英杰 | 后端 |
| 陈鸿越 | 前端 |
| 莫梓民 | 前端 |
我们为之后的开发初步设定了4个里程碑
（4.18-5.7,共4周）
里程碑1：像素原神1.0版本
- 预计实现：在此阶段完成对第一部分主线剧情的设计，开发人员完成对于unity的学习和初步场景搭建，同时完成初始界面、菜单界面的设计
产出：
| 时间 | 计划 | 角色分工 |
|---|---|---|
| 第0.5周 | 完成对于剧情相关资料收集，初步设计故事线，学习unity基本使用，制作人物动画并导入项目 | 后端：完成Creator Kit:RPG框架的搭建，熟悉框架的结构和使用方法。前端：学习Creator Kit：RPG框架中搭建地图的方法。美工：制作部分角色、NPC的概念图及动作设计及地图元素的绘制。 |
| 第1周 | 设计主线剧情，对任务以及NPC对话内容进行编写，继续学习unity同时初步完成对于地图场景的搭建以及NPC.的摆放，设计初始界面 | 后端：完成部分NPC的基本对话功能。前端：完成初始地图搭建，放置部分NPC。 |
| 第2周 | 完善剧情设定，设计支线任务剧情，优化场景设计，补充细节，实现初始界面 | 后端：学习游戏场景切换方法。前端：完善初始场景，继续搭建地图。策划：完成主线剧情大纲。美工：绘制更多角色形象及动作动画。 |
里程碑2：像素原神1.1版本
- 预计实现：在此阶段完成主角的移动和NPC的交互，实现第一部分主线剧情，初步完成存档界面，同时完成第二部分主线设计
产出：
| 时间 | 计划 | 角色分工 |
|---|---|---|
| 第3周 | 完成主角的移动和NPC的交互，初步实现第一部分主线剧情，初步完成存档界面，完成第二部分主线设计，继续学习相关开发技能为下一阶段打基础 | 后端：实现角色角色动作切换和NPC交互，实现存档功能。前端：搭建地图，完成游戏界面图标分布。策划：完成主线第一章剧本。 |
（5.9-6.11，共6周）
里程碑3：像素原神2.0版本（测试版本）
- 预计实现：完成背包界面、地图界面，人物界面，完成主线设计和支线设计，实现大世界战斗、回合制战斗界面，同时放出测试版本供玩家游玩收集改进意见
产出：
| 时间 | 计划 | 角色分工 |
|---|---|---|
| 第4周 | 完成主线剧情设计，增加新人物并设计相应技能，完成背包界面的设计 | 后端：实现角色释放技能的功能，完成第一章主线剧情的全部交互。前端：实现游戏主界面、背包界面等。搭建新地图美工：设计大世界怪物外形和动作动画。 |
| 第5周 | 设计支线剧情，增加新人物并设计相应技能，完成背包界面的设计，增加相应物品和武器，实现第二部分主线剧情，增加大世界怪物，基本实现大世界战斗 | 后端：实现大世界怪物动作逻辑，实现基本的大世界战斗。前端：继续搭建地图场景。美工：继续绘制角色外形、动作动画、地图元素策划：完成部分支线任务剧本。 |
| 第6周 | 实现主线剧情，完成支线剧情设计，完成人物界面，实现简单回合制副本 | 后端：实现简单回合制战斗副本。前端：实现人物管理界面。美工：继续搭建剧情需要的地图。策划：完成第二章主线剧情和支线剧情。 |
| 第7周 | 实现支线剧情，同时对之前实现功能进行全面测试，放出试玩版本，收集玩家意见 | 后端：实现简单回合制战斗副本。美工：继续搭建剧情需要的地图。 |
里程碑4：像素原神3.0版本（正式版本）
- 预计实现：对玩家建议部分进行修改，增添相应建议系统，对剧情以及玩法瑕疵进行修改，放出正式版本
| 时间 | 计划 | 角色分工 |
|---|---|---|
| 第8周 | 整理玩家建议与意见，增加相应系统和玩法，修改瑕疵 | 后端、前端：根据玩家建议和意见对游戏进行优化。 |
| 第9周 | 测试并修复相应bug，发布正式版本 |
6.链接
