MachineGuard——团队编程实战

机房捍卫者队团队 2023-04-23 22:44:29

这个作业属于哪个课程	2023软工W班
这个作业要求在哪里	软工实践——团队编程实战
团队名称	Machine Guard
这个作业的目标	开发一个澳网竞猜平台，为广大体育迷和澳网爱好者提供一个充满趣味和挑战的在线体育竞猜体验。
其他参考文献	无

1 项目地址
2 Gitcode 提交
3 程序运行环境
3.1 部署环境
3.2 本地调试环境
4 需求分析
4.1 功能描述
4.1.1 用户
4.1.2 竞猜功能
4.1.3 积分功能
4.1.4 兑奖功能
4.1.5 管理端
4.2 实现类图
4.3 原型设计
5 功能实现
5.0 系统构建
5.0.1 技术栈
5.0.2 前端部分
5.0.3 后端部分
5.1 基础功能
5.1.1 用户
5.1.2 竞猜
5.2 非功能性需求
5.2.1 如何提示参与竞猜
5.2.2 如何告知用户
5.2.3 如何保证一人一号
5.3 附加功能
5.3.1 积分策略
5.3.2 兑奖功能
5.3.3 赔率策略
5.3.4 管理端
5.3.5 压测
6 程序说明
6.1 登录注册
6.2 客户端
6.3 管理端
7 分工和贡献度说明
8 困难与解决方法
9 PSP表格
10 超时改进和反思

1 项目地址

2 Gitcode 提交

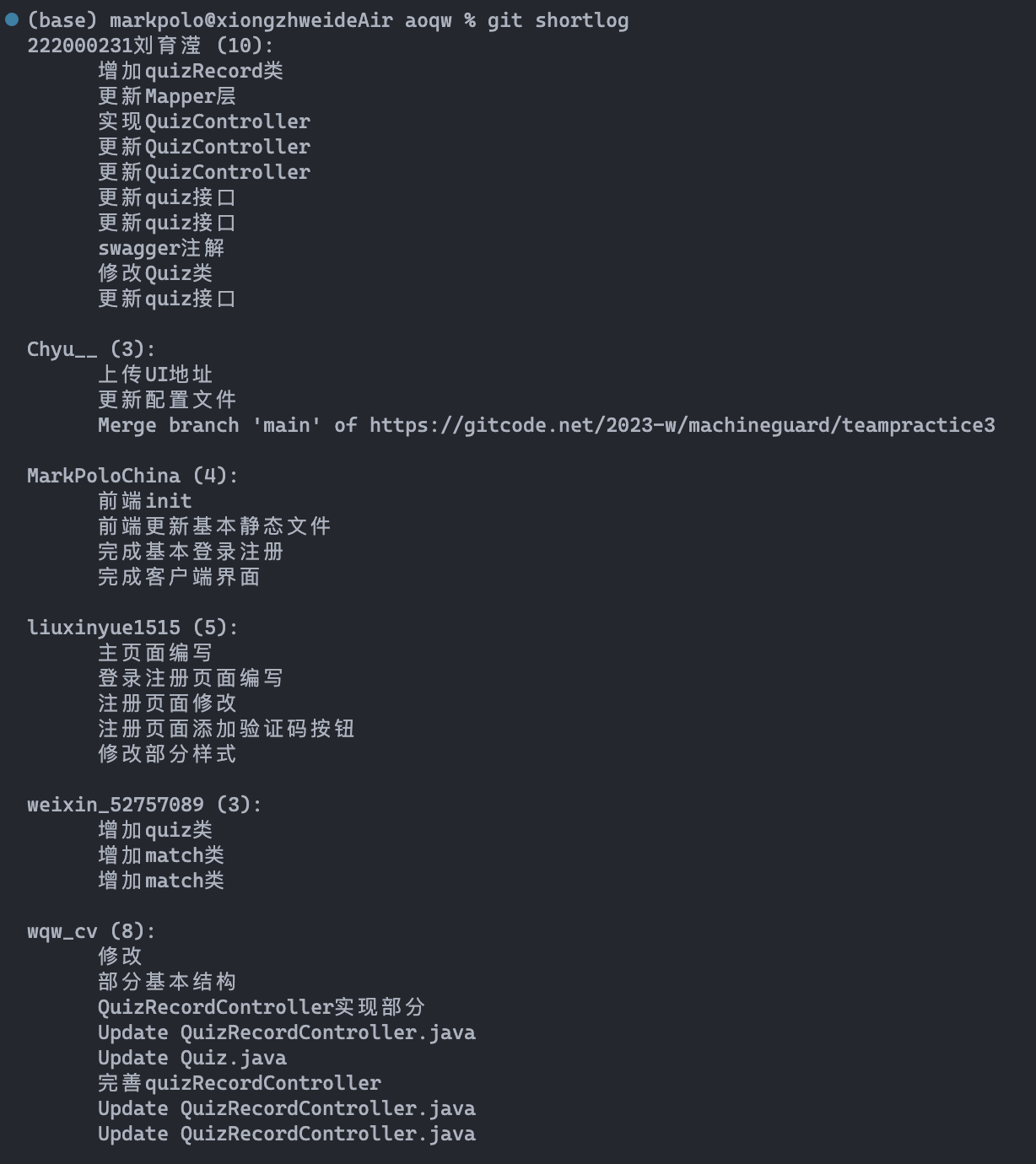

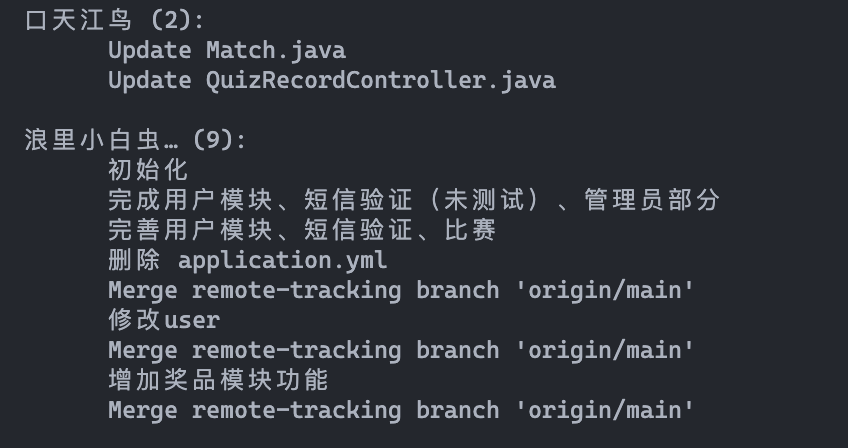

在终端键入命令git shortlog，得到项目的按提交者分类的提交日志：

得到：

学号	提交次数
222000321	4
222000234	3
222000231	13
222000320	3
222000322	18
222000317	8
222000318	5
222000310	5

3 程序运行环境

3.1 部署环境

CentOS7.2009 服务器
Nginx
JDK11
MySQL8
Redis

为了连接数据库，必须提前使用仓库中的SQL文件恢复到MySQL数据库aoqw，然后在后端Application.yml中修改数据库相关字段。Redis端口为默认端口，无密码。

前端修改src\config.ts中的后端地址构建使用yarn安装依赖，然后yarn build构建dist目录，将目录内部置于nginx的html文件夹下。

后端打包成jar包，然后使用java -jar xxxx.jar运行。

3.2 本地调试环境

NodeJS 16.17.1
JDK11
MySQL8
Redis

前端修改src\config.ts中的后端地址构建使用yarn安装依赖，然后yarn dev运行。

4 需求分析

4.1 功能描述

4.1.1 用户

用户首先进行注册。需要设置账号以及密码，同时使用手机号进行认证。用户点击发送验证码，手机短信收到验证码并填入以验证用户唯一性。
用户进行登录。用户若未登录则不能进入客户端或管理端，并自动跳转到登录界面。
用户可以在用户中心修改自己的昵称以及地址。

4.1.2 竞猜功能

用户可以通过页面看到Day1-Day14的每天的赛程情况模块，包括单场比赛的种类，时间，双方选手信息，竞猜开始时间和截止倒计时，当前剩余名额以及比赛双方的实时基础赔率（公式见4.1.3）。
用户可以通过筛选器选择天数，比赛种类（男单、女单等）以及是否竞猜结束，来筛选对应的赛程。
用户在某场比赛上对比赛结果进行竞猜，可以仅勾选某支队伍，填入下注的积分，然后点击提交，代表仅竞猜胜方；也可以勾选某支队伍然后同时填写预测的比分来进行竞猜。
出现下述情况之一，投注失败：
- 同时竞猜胜方和比分，但胜方与比分矛盾
- 个人积分少于投注积分
- 输入非法，如双方数字相等
竞猜提交之后，对应的比赛模块按钮变灰，表示不能再修改、提交。
竞猜结果公布，最终赔率、实际比分和赢家、投注的比分和赢家、是否竞猜胜利将显示在模块上。
竞猜公布时，用户收到短信通知。

4.1.3 积分功能

在用户每天第一次登录时，系统将赠送用户100积分。对于没有登录的情况，以及在一天内重复登录的情况，则不赠送积分。
在用户参与竞猜时，立即扣除掉用户的投注的积分。
在用户赢得竞猜时，按下列算法获得积分：

若用户仅赌赢胜队：

若用户也赌赢比分：

用户可以查看自己的积分增减历史

4.1.4 兑奖功能

用户可以使用积分进行兑奖。选择某个奖品，点击选择按钮进行兑奖。个人积分必须大于奖品所需积分。
当完成兑奖之后，积分扣除，兑奖记录显示在积分增减中。

4.1.5 管理端

路径中输入/a进入管理端，不设显式的按钮
管理员登录，必须使用内部特定账号，不开放注册。管理员登录状态与普通用户登录状态可以共存。若没有登录管理员账户，则自动跳转到管理员登录界面
能够查看每个用户的积分记录，能够通过搜索框筛选用户
能够查看所有兑奖记录

4.2 实现类图

4.3 原型设计

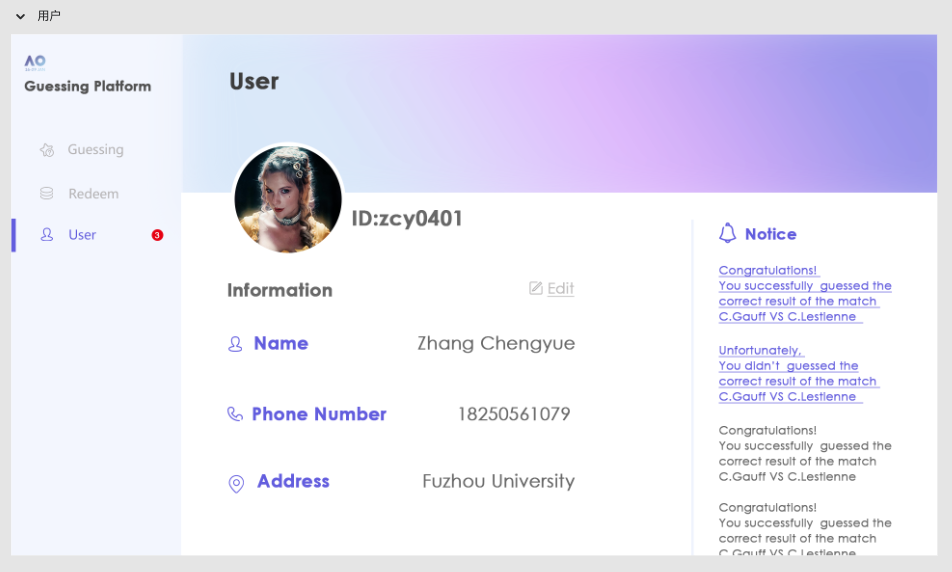

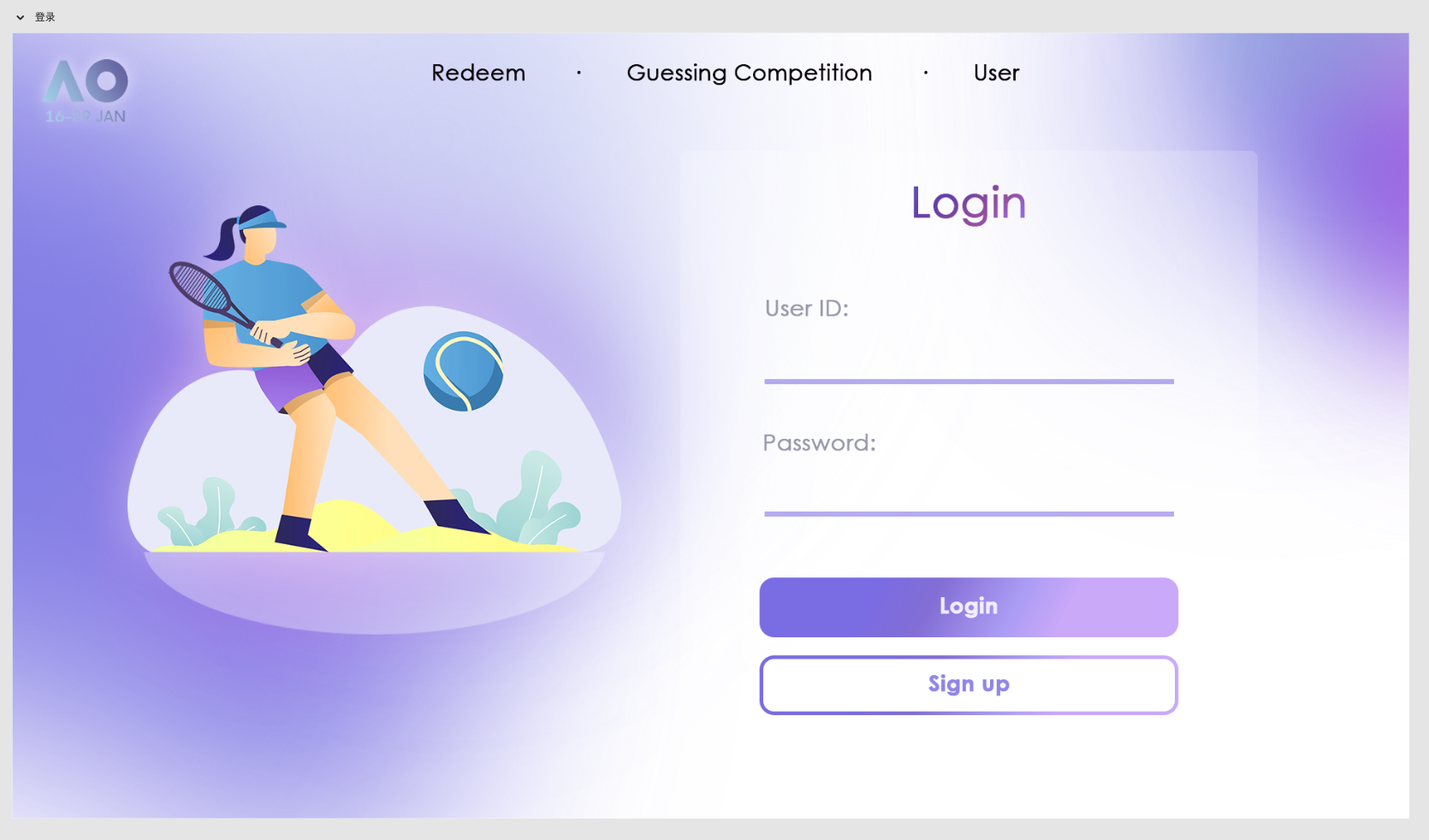

使用MockPlus实现原型如下：

5 功能实现

5.0 系统构建

5.0.1 技术栈

前端：Vue、ElementPlus、Axios
后端：Springboot、MybatisPlus、MySQL、Redis
腾讯云SMS

5.0.2 前端部分

确定框架，使用Vite推荐的框架结构，包括：
- 静态资源文件
- 组件
- 视图组件
- 路由器
- 注册中心
- 配置文件
按照原型的界面逻辑，确定组件结构。先确定分为客户端以及管理员两端，然后在每端填充子模块。公共的子模块为一个左侧导航栏以及右侧主体部分。客户端的主体部分包括竞猜模块，兑奖模块，用户模块。管理端为兑奖记录模块以及积分记录模块。
设计静态页面结构，其中一些控件使用了ElementPlus组件，包括下拉选择器，按钮和文本输入框。其他的组件使用原生编写，如侧栏导航器，单个竞猜模块等。
根据页面的样式和交互需求，编写中间数据结构，并编写界面元素的数据适配器。当数据更新时，Vue将把数据自动地重新渲染到页面上。
根据后端的接口文档写请求格式，并根据响应内容，将数据填充到中间数据结构。
验证功能，集成测试。
完成构建。

5.0.3 后端部分

基于mybatis-plus来实现所有接口对于数据库的增删改查，在配置了相应依赖，连接好数据库之后，进行实体类的创建以及相应mapper接口的定义，再在实现各个接口的service并调用在mapper中定义的方法，来实现数据库的增删改查，然后返回给controller层处理，在controller层中定义对外暴露的接口，通过调用service层中的方法来完成具体的业务逻辑，并将结果返回给前端。

5.1 基础功能

5.1.1 用户

实现了用户的注册登录功能，实现了注册登录接口、短信验证码获取接口。

其中注册实现了短信验证码验证：

首先调用发送短信的接口，生成6位随机数作为验证码，使用腾讯云的sms服务发送短信，并将验证码存入Redis中，之后调用注册接口，先对账号唯一性进行校验，之后通过redis校验手机验证码正确性，最后校验绑定手机号的唯一性（在一定程度上实现一人一号），有一环节出错则返回对应的报错信息，无报错则成功注册。

注册需要提供账户名以及密码。账户名将作为登录名使用。同时还生成了默认的昵称和地址，用户登录之后可以在用户中自行修改。用户登录之后，后端返回token，前端将token保存在localStorage中持久化。

对于需要登录才能查看的界面，前端使用路由拦截，跳转到登录界面。

5.1.2 竞猜

实现了竞猜投注功能，实现了获取竞猜赛事列表接口以及投注接口。

当用户进入竞猜界面时，根据筛选器的筛选条件调用获取竞猜赛事列表接口，显示对应的赛事，并给出实时赔率。其中获取竞猜赛事列表接口：

在controller层中接收前端传入的格式为/quiz的请求，解析Get参数{date}{state}{eventid}后调用service层和mapper层对数据库进行查询，将得到的quiz实体类转为QuizVO便于与前端进行交互。其中date为yyyy-MM-dd格式的字符串，返回指定日期下的竞猜信息；state为0表示竞猜结果已公开即比赛结束，为1则表示竞猜仍在进行中。

当用户填入比分或选择胜方，并进行提交时，调用投注接口。其中投注接口：

根据用户的投注分数以及用户的选择（猜测比分还是仅猜测获胜队伍），并及时更新数据库表中用户所投注的比赛竞猜的剩余名额，并根据用户投注分数来更新当前用户的剩余分数，具体实现过程为接受前端返回的数据集，使用mybatisplus识别并区分出用户投注内容，在这个过程中，对用户投注的合理性加以辨别和进行异常处理，处理通过后，将数据及时更新并插入的数据库中。

5.2 非功能性需求

5.2.1 如何提示参与竞猜

用户登录之后将直接跳转到竞猜模块，每个竞猜模块都包含一个倒计时，提示用户当前竞猜还有多久结束，以此鼓励用户参与竞猜。

5.2.2 如何告知用户

当某场比赛竞猜结果公布，且用户有在这场比赛中投注，则短信通知用户结果。

通知模板为：

5.2.3 如何保证一人一号

使用手机验证码验证的形式确保账号与手机号的一一对应关系，一定程度上防止了账户滥用。

5.3 附加功能

5.3.1 积分策略

实现了积分策略，在用户每天第一次登录时，系统将赠送用户100积分。对于没有登录的情况，以及在一天内重复登录的情况，则不赠送积分。

通过在数据库用户表中添加last_login_time字段实现。当接收到登录请求时，在filter中拦截，并通过账号密码获取用户对象，将用户最后登录时间与当前登录时间进行比较（若最后登录时间为空说明此为用户第一次登录，则直接进行奖励操作并更新时间），若不同则说明此为用户今日第一次登录，修改用户最后登录时间并进行奖励操作，若相同则不进行操作。

用户必须要投注一定的积分才能进行竞猜，参与竞猜即扣除积分。竞猜结果公布之后，根据最后的赔率以及所投积分决定用户获得的奖励积分，并添加到用户积分中。

通过@EnableScheduling开启springboot定时任务，用@Scheduled设置定时任务经过固定时间扫描一次竞猜记录表，当发现对应的竞猜结束时，通过用户的竞猜情况对用户的积分进行调整并通过腾讯云sms服务发送短信通知。

用户可以查看到自己的积分增添状况，通过获取积分记录表接口得到积分记录表。

5.3.2 兑奖功能

积分可以在兑奖中心进行兑奖。

用户在兑奖中心选择心仪的礼品，兑奖发起请求，后端验证积分足够，扣除用户积分并为兑奖表增加一条记录，否则兑换失败。

积分记录表将体现兑奖的奖品以及所花的积分。

5.3.3 赔率策略

有如下公式来确保赔率合理性：

若用户仅赌赢胜队：

若用户也赌赢比分：

5.3.4 管理端

实现了管理端。

在前端，只能通过在路径中输入/a来进入管理端，且进入管理端需要额外登录，登录时请求的接口与用户登录相同，但参数不同，以此来区分管理端或用户端。将token区别于用户端token保存在localStorage中。

管理端实现了两张表：用户兑奖汇总表以及用户积分改变汇总表，分别调用这两张表的接口来以表格形式显示内容，同时还支持筛选用户名关键字。

5.3.5 压测

使用Apifox进行压测。先写好接口描述，然后新增一个测试样例，将接口绑定到测试样例中去。

其中，测试样例分配为16个线程并发，每线程测试100次，1轮，无间隔。运行查看效果。

下面是其中一个接口：获取总表的压测情况：

6 程序说明

具体的功能请参考需求分析及功能实现部分，本节着重讲解界面操作。

6.1 登录注册

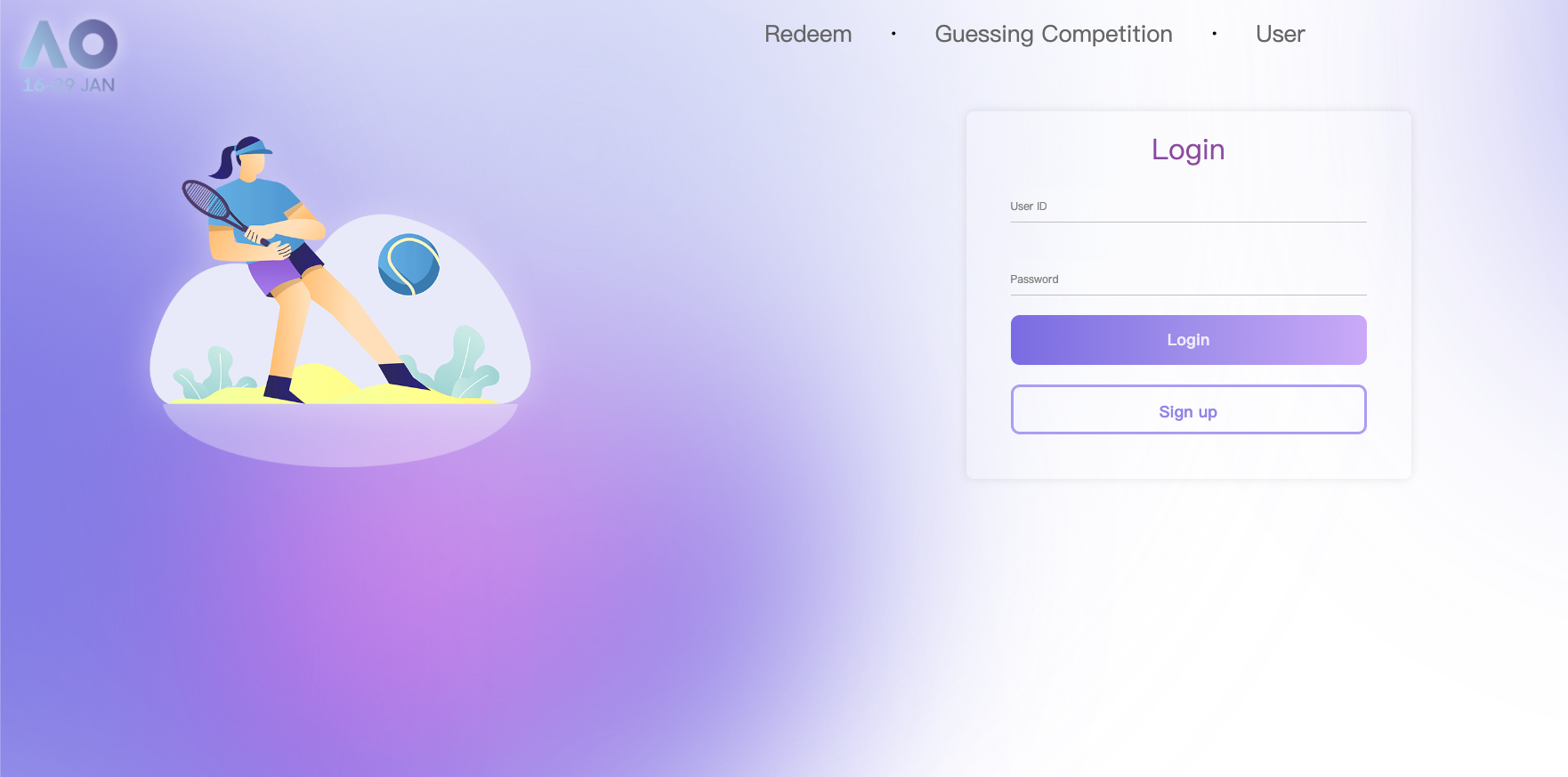

在用户初次使用系统时（或者登录状态失效时）跳转到登录界面。在登录界面输入账号密码来登录。新用户可以点击signup跳转到注册页面。

新用户可以进行注册，必须提供账号，密码，重复密码，以及手机号。手机号用于验证账户主唯一性。点击get code按钮可以获取验证码，必须填写正确的验证码才能登录，同时需要手机号唯一且合法，否则不予发送验证码。

6.2 客户端

登录后进入竞猜主页面，可以通过左侧days选择器选择竞猜比赛的天数，可以点击上方选择器来筛选比赛来自哪个类型的赛事，以及是否正在进行中。

在单个模块，可以填写投入的积分，选择对应的赢家，然后点击submit进行投注。同时，比赛的结果也会在这里显示。

在兑奖页面，用户可以查看自己所持的积分总额，以及查看变化情况。点击礼品的exchange按钮可以选择对应礼品进行兑奖。兑奖之后积分即扣除。

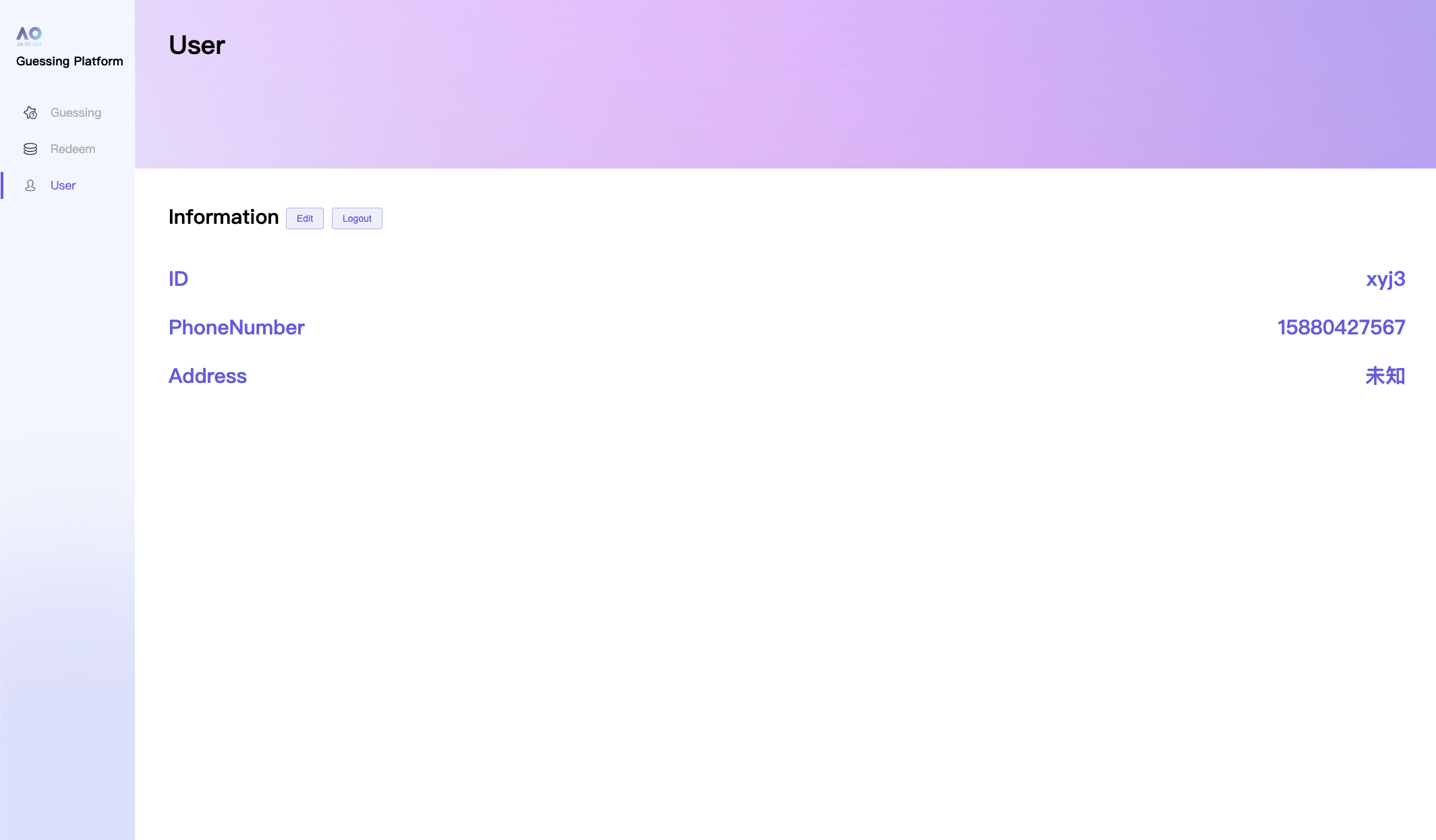

在用户页面，可以查看个人基本信息，登出，以及修改自己的信息。

6.3 管理端

进入管理端（登录之后），首先跳转到兑奖记录页面，可以查看兑奖记录表，记载了日期，用户名，奖品名，积分。

点击Point Record 跳转到积分变化页面，可以查看积分变化记录表，记载了日期，用户名，变化原因，积分。

7 分工和贡献度说明

学号	分工	贡献度
222000321	PM、主要前端开发	18%
222000234	UI设计、前端菜单栏和首页等功能、博客撰写	12%
222000231	数据库和接口设计（竞猜部分）、博客撰写	12%
222000320	数据库数据填充、DBA	5%
222000322	数据库和接口设计（用户、管理员、兑奖），类图	20%
222000317	接口文档、数据库和接口（赔率、竞猜）	12%
222000318	接口文档、数据库和接口（赔率、竞猜）	11%
222000310	主页、注册、登录前端页面开发	10%

8 困难与解决方法

学号	困难	解决方法
222000321	在实现前端的时候，由于过度追求精细化，在具体的实现上常常不能来得及完成，如：对于单个竞猜模块的格式雕琢，以及力图还原原型在主界面、用户界面的美术设计，导致后面的开发进度极具延缓。没有充分地规划好对后端建模的需求，导致数据库设计返工。	跳过一些前端精细化的步骤，加快总体开发进度。暂停开发，理清接口的思路和需求，重新确定表的字段的意义。
222000234	极限编程对我的知识储备来说时间太紧了，挑战很大，为给编码留出足够的时间只能压缩对功能和逻辑设计的时间，导致在开发的时候会因为过于着急和思路混沌导致逻辑设计混乱。	这种时候需要让自己停下来，保持冷静，认真分析如何安排功能模块来合理和高效地实现功能、满足需求。
222000231	1. 竞猜赔率如何计算？ 2. 总积分为0时系统会报错? 3. 如何使用mybatis-plus，根据外键同时从多个表中查询数据？	在队友的帮助下得到的了积分奖赔机制的计算公式；判断系统总积分为0时代表无人投注，故不计算赔率，返回-1作为flag；在Mapper类中手动编写查询方法和@sql注解，建立表的关联视图同时嵌套querywrapper进行查询。
222000320	对于需求的不明确导致数据库设计的时候很多字段不明确。	重新讨论，制定修改计划。
222000322	如何实现每日上线时赠送积分、如何实现竞猜结束时分配积分	一开始打算通过mysql的定时任务来实现每日积分增加，但发现与需求要求的“签到”模式并不符合，于是决定在用户表中增加一个字段用于记录用户最后登录时间，在每次调用登录接口时，检查该用户的最后登录时间，若与当前时间不同，则说明用户今日未登录，进行积分奖励并更新最后登录时间，反之不变。通过@EnableScheduling开启springboot定时任务，用@Scheduled设置定时任务经过固定时间扫描一次竞猜记录表，当发现对应的竞猜结束时，通过用户的竞猜情况对用户的积分进行调整并通过腾讯云sms服务发送短信通知。
222000317	在导入依赖包时遇到问题，在起初实现自己所负责的接口时，对核心流程不是很熟悉，以及在后面对数据库进行查询时，遇到了语法错误。	在网上查资料，解决了依赖的导入问题，在数据查询时，请教队内大佬，通过对敏感字添加``符号，解决了查询过程的语法错误。
222000318	对如何操作数据库不熟练，许多接口的逻辑都没有弄懂。	在队友的耐心指导下以及自己到处查资料，勉强弄懂了业务的逻辑，以及接口的大致逻辑。
222000310	开发时间紧张, 对于前端部分样式书写存在不熟练的情况, 书写思路不够清晰。	通过及时与组员讨论与交流,分析开发流程,理清思路,及时对页面进行修改解决了问题。

9 PSP表格

222000321

PSP	Personal Software Process Stages	预估耗时（分钟）	实际耗时（分钟）
Planning	计划	20	30
• Estimate	• 估计这个任务需要多少时间	20	30
Development	开发	460	760
• Analysis	• 需求分析 (包括学习新技术）	30	20
• Design Spec	• 生成设计文档	20	10
• Design Review	• 设计复审	10	0
• Coding Standard	• 代码规范 (为目前的开发制定合适的规范)	10	5
• Design	• 具体设计	60	140
• Coding	• 具体编码	240	355
• Code Review	• 代码复审	30	70
• Test	• 测试（自我测试，修改代码，提交修改）	60	160
Reporting	报告	110	200
• Project Repor	• 项目报告	80	150
• Size Measurement	• 计算工作量	20	20
• Postmortem & Process Improvement Plan	• 事后总结, 并提出过程改进计划	10	30
SUM	总计	590	990

222000234

PSP	Personal Software Process Stages	预估耗时（分钟）	实际耗时（分钟）
Planning	计划	30	53
• Estimate	• 估计这个任务需要多少时间	30	53
Development	开发	580	742
• Analysis	• 需求分析 (包括学习新技术）	60	70
• Design Spec	• 生成设计文档	20	25
• Design Review	• 设计复审	10	15
• Coding Standard	• 代码规范 (为目前的开发制定合适的规范)	10	7
• Design	• 具体设计	30	50
• Coding	• 具体编码	400	510
• Code Review	• 代码复审	20	30
• Test	• 测试（自我测试，修改代码，提交修改）	30	35
Reporting	报告	50	45
• Project Repor	• 项目报告	20	30
• Size Measurement	• 计算工作量	10	5
• Postmortem & Process Improvement Plan	• 事后总结, 并提出过程改进计划	20	10
SUM	总计	660	822

222000231

PSP	Personal Software Process Stages	预估耗时（分钟）	实际耗时（分钟）
Planning	计划	30	60
• Estimate	• 估计这个任务需要多少时间	30	60
Development	开发	500	1080
• Analysis	• 需求分析（包括学习新技术）	40	120
• Design Spec	• 生成设计文档	20	40
• Design Review	• 设计复审	20	40
• Coding Standard	• 代码规范 (为目前的开发制定合适的规范)	10	20
• Design	• 具体设计	120	180
• Coding	• 具体编码	240	440
• Code Review	• 代码复审	30	200
• Test	• 测试（自我测试，修改代码，提交修改）	20	40
Reporting	报告	40	90
• Project Repor	• 项目报告	20	40
• Size Measurement	• 计算工作量	10	20
• Postmortem & Process Improvement Plan	• 事后总结, 并提出过程改进计划	10	30
SUM	总计	550	1230

222000320

PSP	Personal Software Process Stages	预估耗时（分钟）	实际耗时（分钟）
Planning	计划	20	20
• Estimate	• 估计这个任务需要多少时间	20	20
Development	开发	505	1015
• Analysis	• 需求分析（包括学习新技术）	40	50
• Design Spec	• 生成设计文档	15	10
• Design Review	• 设计复审	20	10
• Coding Standard	• 代码规范 (为目前的开发制定合适的规范)	10	5
• Design	• 具体设计	40	220
• Coding	• 具体编码	300	420
• Code Review	• 代码复审	60	200
• Test	• 测试（自我测试，修改代码，提交修改）	20	100
Reporting	报告	40	70
• Project Repor	• 项目报告	15	30
• Size Measurement	• 计算工作量	10	10
• Postmortem & Process Improvement Plan	• 事后总结, 并提出过程改进计划	15	30
SUM	总计	565	1105

222000322

PSP	Personal Software Process Stages	预估耗时（分钟）	实际耗时（分钟）
Planning	计划	20	30
• Estimate	• 估计这个任务需要多少时间	20	30
Development	开发	460	855
• Analysis	• 需求分析 (包括学习新技术）	30	20
• Design Spec	• 生成设计文档	20	10
• Design Review	• 设计复审	10	0
• Coding Standard	• 代码规范 (为目前的开发制定合适的规范)	10	5
• Design	• 具体设计	60	210
• Coding	• 具体编码	240	410
• Code Review	• 代码复审	30	60
• Test	• 测试（自我测试，修改代码，提交修改）	60	140
Reporting	报告	110	200
• Project Repor	• 项目报告	80	150
• Size Measurement	• 计算工作量	20	20
• Postmortem & Process Improvement Plan	• 事后总结, 并提出过程改进计划	10	30
SUM	总计	590	1085

222000318

PSP	Personal Software Process Stages	预估耗时（分钟）	实际耗时（分钟）
Planning	计划	20	25
• Estimate	• 估计这个任务需要多少时间	20	25
Development	开发	445	645
• Analysis	• 需求分析 (包括学习新技术）	25	50
• Design Spec	• 生成设计文档	20	25
• Design Review	• 设计复审	20	15
• Coding Standard	• 代码规范 (为目前的开发制定合适的规范)	20	15
• Design	• 具体设计	30	50
• Coding	• 具体编码	280	440
• Code Review	• 代码复审	30	30
• Test	• 测试（自我测试，修改代码，提交修改）	20	20
Reporting	报告	38	50
• Project Repor	• 项目报告	8	10
• Size Measurement	• 计算工作量	10	10
• Postmortem & Process Improvement Plan	• 事后总结, 并提出过程改进计划	20	30
SUM	总计	503	720

222000317

PSP	Personal Software Process Stages	预估耗时（分钟）	实际耗时（分钟）
Planning	计划	20	25
• Estimate	• 估计这个任务需要多少时间	20	25
Development	开发	435	690
• Analysis	• 需求分析 (包括学习新技术）	25	40
• Design Spec	• 生成设计文档	20	25
• Design Review	• 设计复审	20	15
• Coding Standard	• 代码规范 (为目前的开发制定合适的规范)	20	15
• Design	• 具体设计	30	50
• Coding	• 具体编码	260	480
• Code Review	• 代码复审	30	45
• Test	• 测试（自我测试，修改代码，提交修改）	30	35
Reporting	报告	38	50
• Project Repor	• 项目报告	8	10
• Size Measurement	• 计算工作量	10	10
• Postmortem & Process Improvement Plan	• 事后总结, 并提出过程改进计划	30	30
SUM	总计	503	765

222000310

PSP	Personal Software Process Stages	预估耗时（分钟）	实际耗时（分钟）
Planning	计划	20	30
• Estimate	• 估计这个任务需要多少时间	20	30
Development	开发	500	755
• Analysis	• 需求分析 (包括学习新技术）	30	40
• Design Spec	• 生成设计文档	20	30
• Design Review	• 设计复审	20	25
• Coding Standard	• 代码规范 (为目前的开发制定合适的规范)	10	20
• Design	• 具体设计	60	70
• Coding	• 具体编码	300	500
• Code Review	• 代码复审	30	30
• Test	• 测试（自我测试，修改代码，提交修改）	30	40
Reporting	报告	55	80
• Project Repor	• 项目报告	30	45
• Size Measurement	• 计算工作量	15	15
• Postmortem & Process Improvement Plan	• 事后总结, 并提出过程改进计划	10	20
SUM	总计	575	865
