使用QEMU（x86）模拟运行ARM64架构的 Jailhouse 并调试

[Jiaming]

预备知识：使用QEMU（x86）模拟运行ARM64架构并进行内核调试

在 QEMU 虚拟机（x86）中模拟运行 ARM64
内核：来自 jailhouse-images（rpi4、qemu）
文件系统：使用 busybox 制作

目录

• 根文件系统的修改使用方式
• 使用 QEMU 调试 Jailhouse
• 非原生内核编译 Jailhouse 出错
• tools/jailhouse 工具 not found ... 问题
• jailhouse.bin failed with error -2
• request_mem_region failed ...
• jailhouse enable 成功后立刻挂掉

根文件系统的修改使用方式

sudo mount busybox-1.29.0-rootfs_ext4.img rootfs/
sudo cp -raf something rootfs/
sudo umount rootfs

添加 jailhouse tools 搜索路径：

sudo vim /etc/profile
export PATH=$PATH:/usr/local/sbin/

使用 QEMU 调试 Jailhouse

非原生内核编译 Jailhouse 出错

在原生树莓派内核（5.4.16）下可以正常编译 Jailhouse

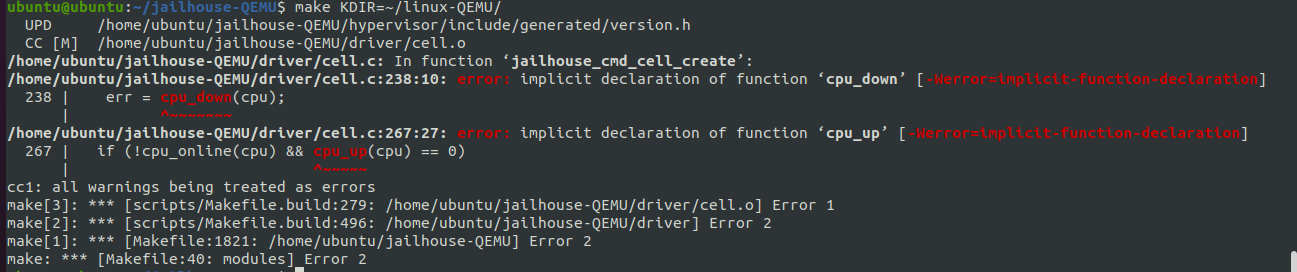

指定 qemu 内核之后，编译 Jailhouse 出错。并且在树莓派上替换 qemu 内核后，编译 Jailhouse 依然出错。

解决方法：在 QEMU 中启动时，使用树莓派内核以及在树莓派中编译运行成功的 Jailhouse。

tools/jailhouse 工具 not found ... 问题

解决方法：使用静态编译 Jailhouse tools 方法，在 jailhouse/tools/Makefile 中添加 -static 参数：

jailhouse.bin failed with error -2

解决方法：拷贝 jailhouse/hypervisor/jailhouse.bin 到 linux_rootfs/lib/firmware/ 中。

request_mem_region failed ...

解决方法：添加内核启动参数：mem=768M。

jailhouse enable 成功后立刻挂掉

qemu 启动命令: qemu-system-aarch64 -m 1024 -cpu cortex-a57 -smp 16 -machine virt,gic-version=3,virtualization=on -kernel Image.rpi4 -append "console=ttyAMA0 root=/dev/vda init=/linuxrc rw mem=768M" -hda busybox-1.29.0-rootfs_ext4.img -monitor stdio

使用 qemu-arm64.cell。

可能原因：使用支持树莓派启动 Jailhouse 的内核，非 QEMU 版本（支持Jailhouse）的内核（在该内核下编译 Jailhouse 出错）。

接下来准备使用 KGDB 方式，待后续...
