第2期 连续打卡第2天 + RA2E1上学习板载资源之电容触摸按键（没调通）

[weixin_43076741]

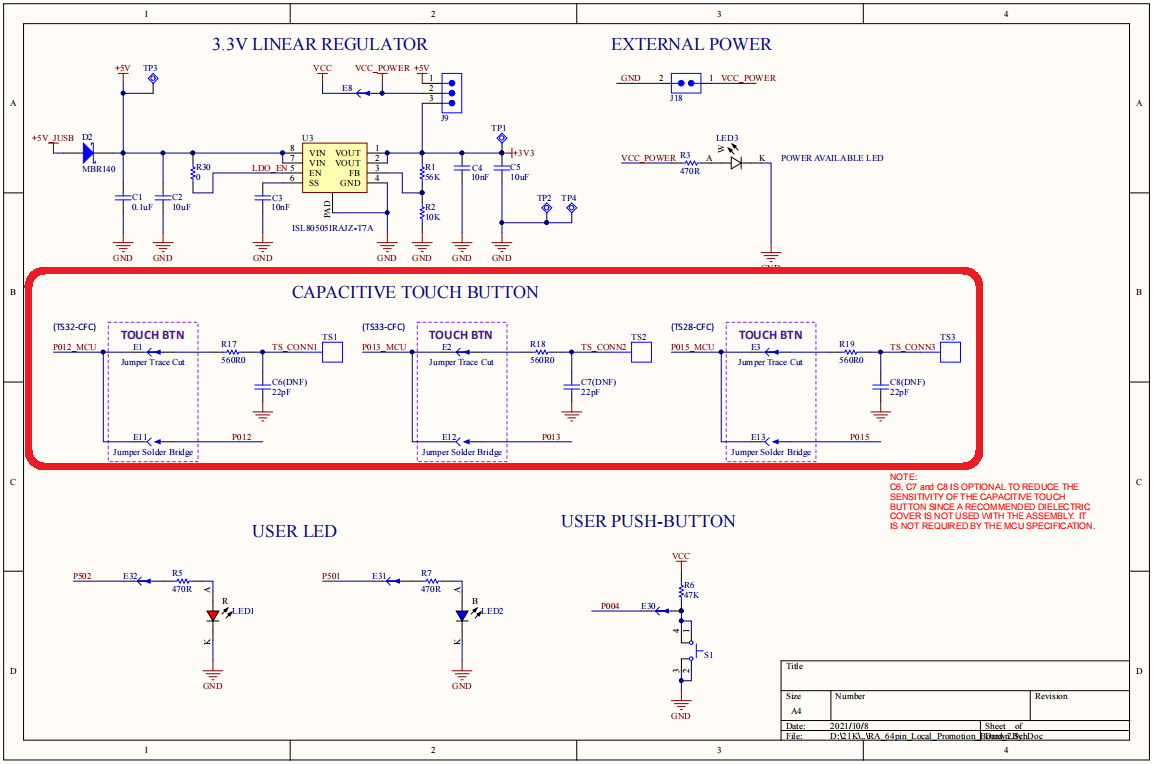

1、硬件原理图：

2、远程仓库网址：

基于架构师李肯的 RT-Thread 代码仓库：https://gitee.com/recan-li/ra4m2-rt-thread

3、代码开发与实现：

①参考文档如下：

ra4m2-rt-thread\bsp\renesas\ra2e1-cpk\docs\Captouch板载触摸按键配置说明.md

②按照以上参考文档里的步骤即可无需码代码自动生成 QE-Touch 应用例程，这里有个地方需要注意的是：

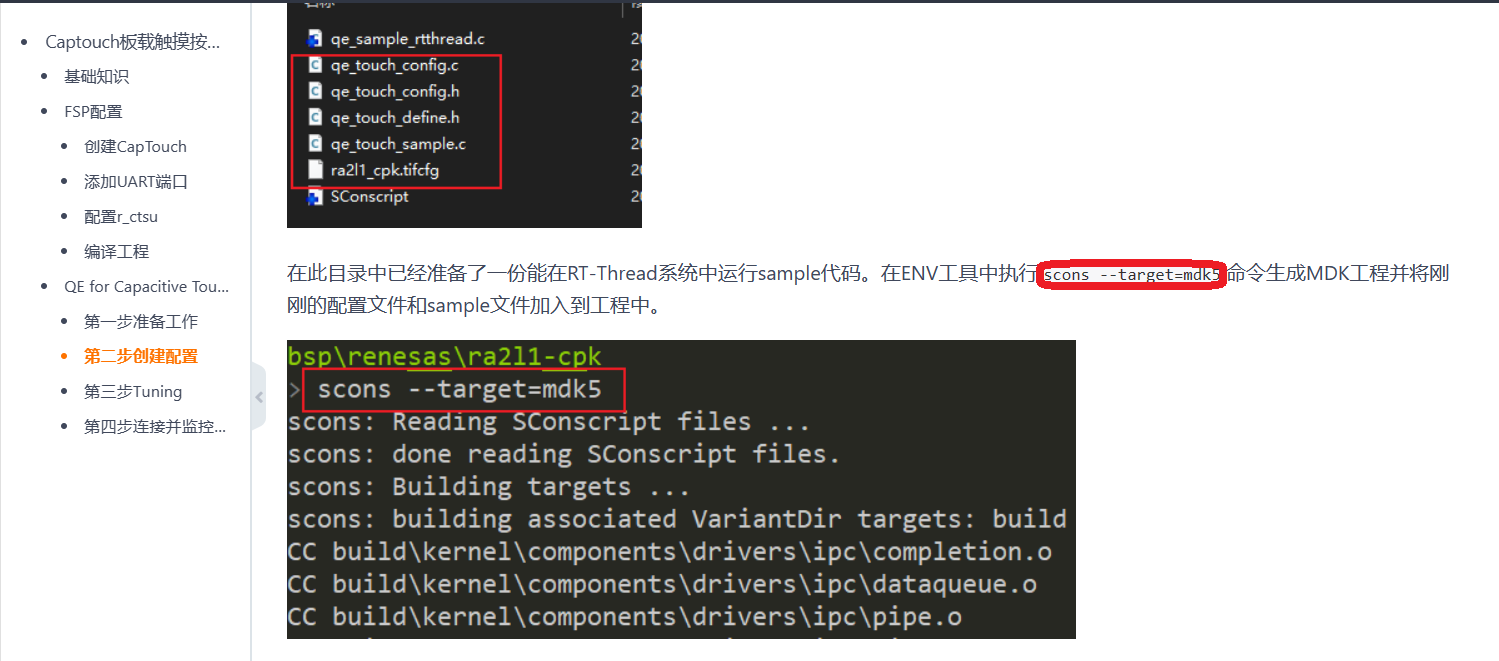

 上图中红色框框，Env 中执行以下命令之前，先删除或备份当前的 template.uvprojx 文件，然后把当前的 project.uvprojx 复制一份副本并重命名为：template.uvprojx 。原因是：执行以下命令会基于 template.uvprojx 模板文件重新生成 project.uvprojx 工程文件，而模板文件是基于 ra2l1-cpk 系列芯片生成的，与当前使用的 ra2e1-cpk 系列芯片不符。

scons --target=mdk5

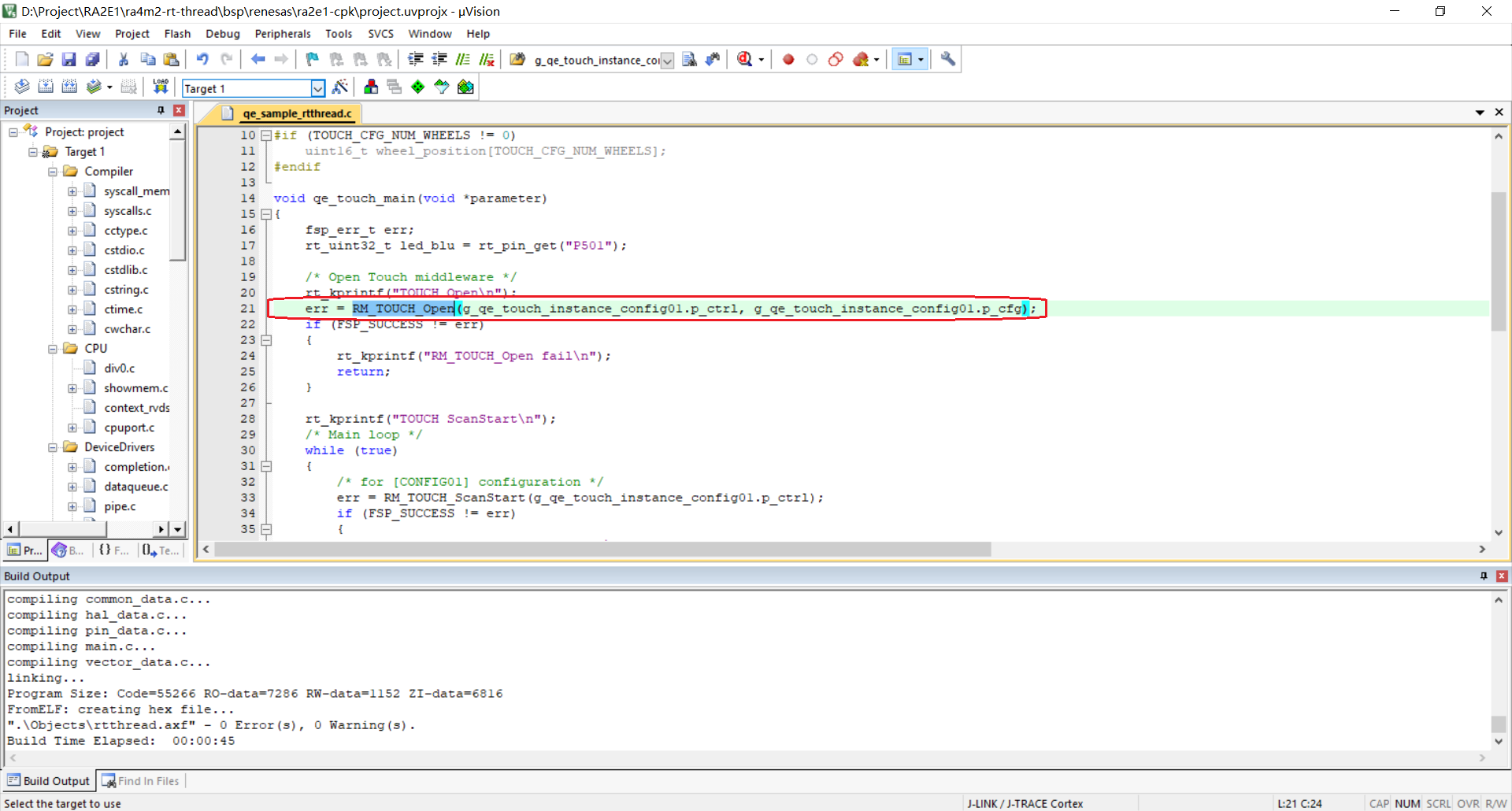

③代码调试：

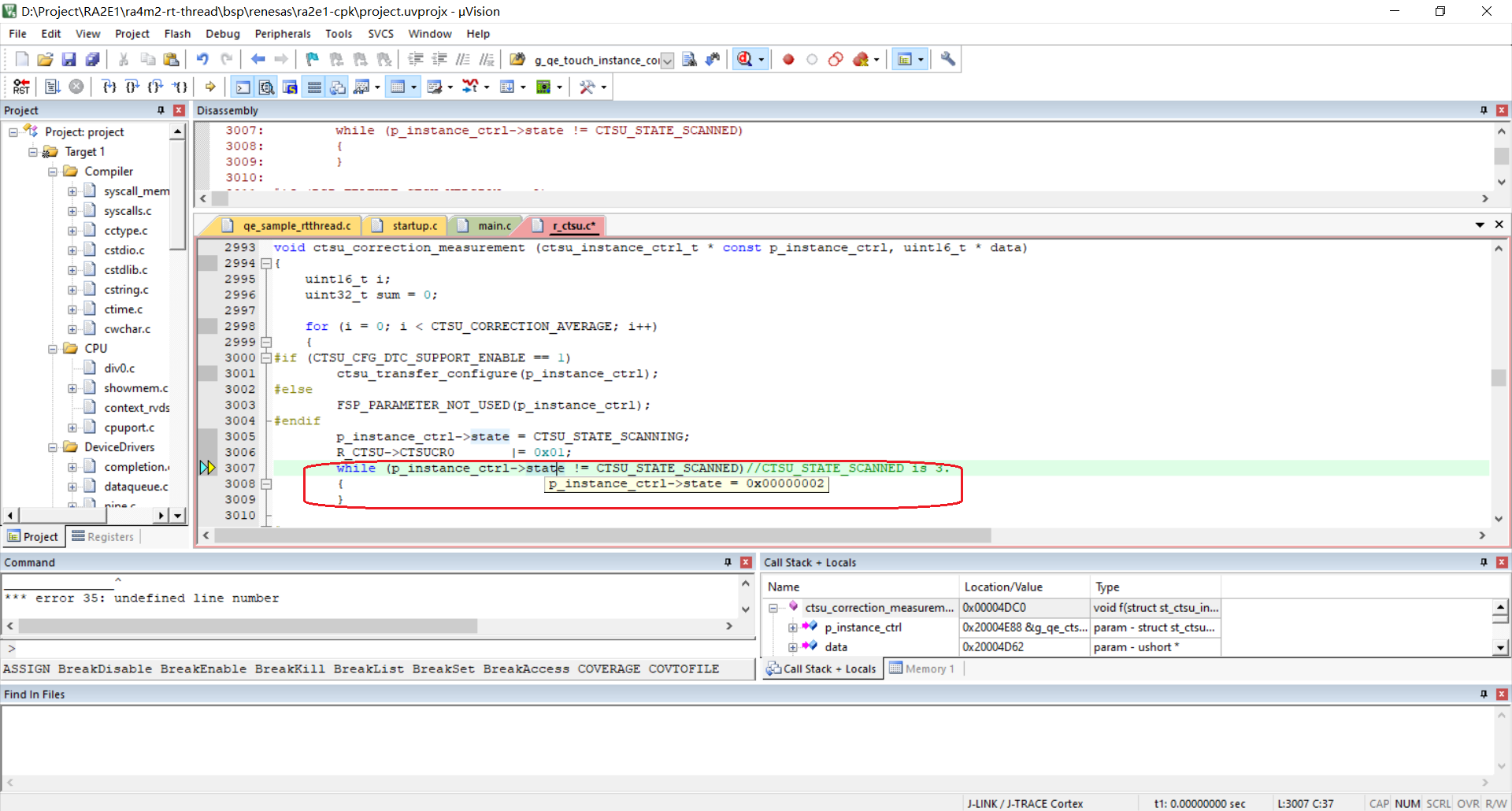

  调试发现代码卡在上图红色框框所示的程序段：

        while (p_instance_ctrl->state != CTSU_STATE_SCANNED)//CTSU_STATE_SCANNED is 3.
        {
        }

 ④由于对代码不够熟悉，目前所遇到的这个问题暂时没找到原因。

 4、小结：

①学习使用了新软件 QE for Capacitive Touch ，用于生成电容触摸按键的代码可视化配置工具；

②遇到了上述的问题，在网上找原因/解决方法比较受限，可能是使用的人比较少？

[指针到处飞]

哈哈，研究电容触摸就靠你了，之前我也研究过大半天，但是实在是用不明白瑞萨的配置工具
