【沐风老师】3dMax一键波纹管插件Hose使用方法详解

[沐风老师]

Hose for 3dsMax波纹管建模工具使用教程

 3dMax一键生成波纹管插件Hose，可以将任意弯曲形状的样条线一键转化为波纹管模型。

【适用版本】
3dMax2016-2023（不仅限于此范围）

【安装方法】
该插件无需安装，使用时直接拖动插件脚本到3dMax视口中打开即可。

【使用方法】

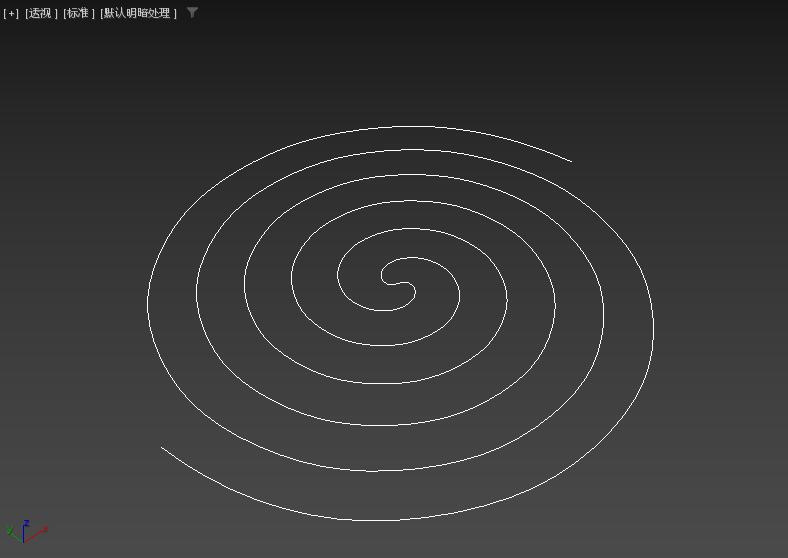

1.在3dMax 视口中绘制一条波纹管走向的路径。（二维样条线）

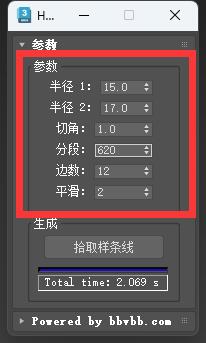

2.打开Hose插件，设置参数：
-半径1、半径2（Radius1、Radius2）：波纹管粗细
-切角（Bevel）：管波纹边缘切角
-分段（Segments）：管波纹数量
-边数（Sides）：波纹管圆周方向分段数
-平滑（Smooth）：波纹管平滑控制




3.设置好参数，点击“拾取样条线（Pick Spline）”按钮，然后在视图中拾取步骤1中创建的样条线。稍等片刻，波纹管生成。

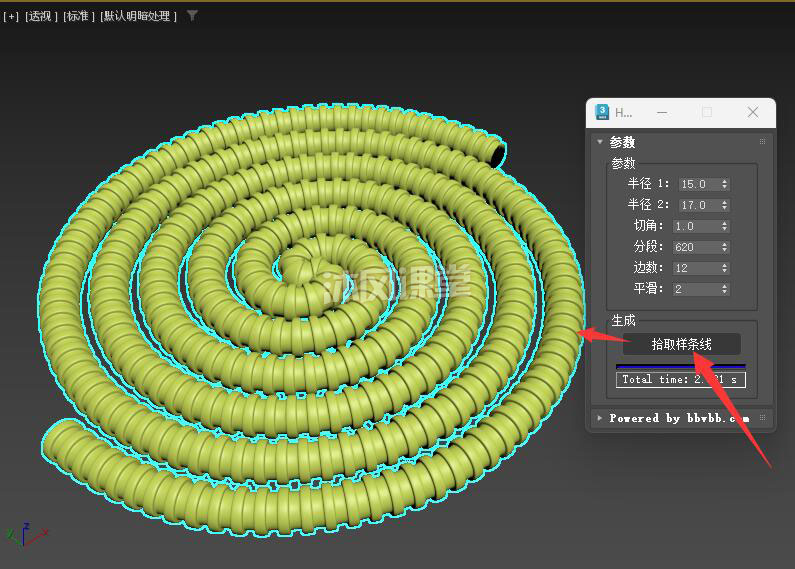

 【生成的软管】

【提示】参数大小与样条线的尺寸将影响最终生成波纹管的形状，可尝试不同参数设置。
3dMax一键生成波纹管插件本站下载：https://download.csdn.net/download/mufenglaoshi/85026330
